Использование тестера

Разъемы на верхней стороне тестера имеют такие же обозначения, что и соответствующие

переключатели режимов. На экране появится или начнет мигать значок выбранного в данный момент

режима.

Для выключения тестера CableMaster 500 в одном из режимов тестирования кабеля нажмите и

удерживайте кнопку питания, пока тестер не отключится. Верхняя строка цифр (рис. 2) на дисплее

представляет собой номера контактов разъема на основном модуле (тестере). Вторая строка цифр

представляет собой номера контактов разъема на уделенном устройстве. Как правило, для кабеля с

прямым подключением обе строки должны быть одинаковыми.

1 Тестер

2 Удаленное устройство

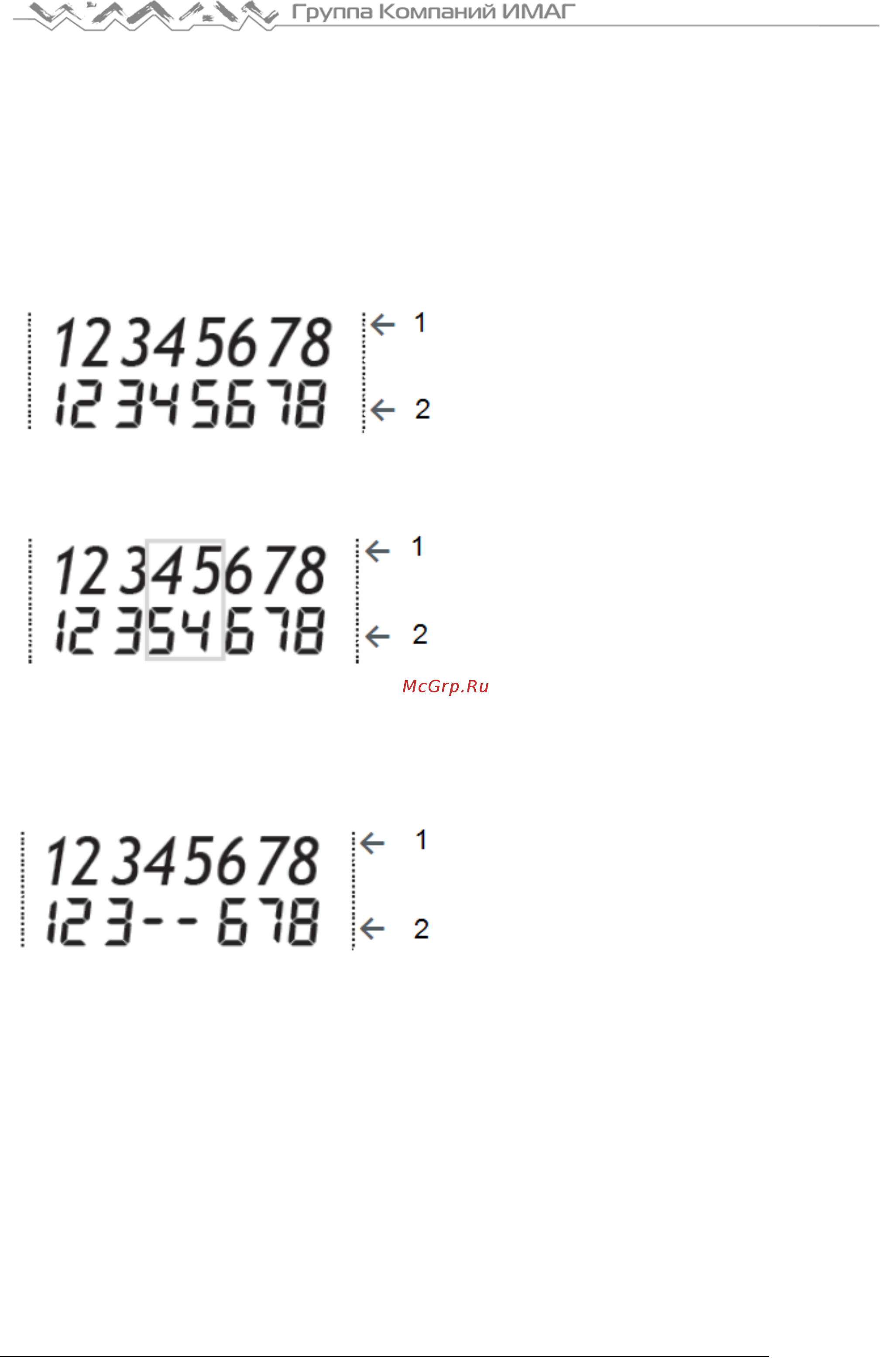

Рисунок 2 – Разводка проводов

Если имеются перепутанные провода (рис. 3), цифры во второй строке будут обнаруженными номерами

контактов, а на дисплее появится значок Fail (негоден).

1 Тестер

2 Удаленное устройство

Рисунок 3 – Перепутанные провода

Номера контактов пар с перепутанными проводами в строке удаленного устройства будут мигать. Если

для некоторых контактов не были обнаружены никакие соединения, в первой и второй строках вместо

номеров для этих контактов будут пустые поля. Если обнаружено короткое замыкание, во второй строке

(рис. 4) в соответствующих позициях будет стоять прочерк «-», а также появится индикация Short.

Обратите внимание, что этот тестер не определяет, на каком конце неисправного кабеля неправильно

подключены провода, перепутано подключение пары или пары разбиты.

1 Тестер

2 Удаленное устройство

Рисунок 4 – Короткое замыкание

Если обнаружена разбитая пара (рис. 5), то номера контактов в соответствующих позициях в первой и

второй строке будут мигать, также будет мигать значок Split. Если необходимо отобразить несколько

неисправностей, появится комбинация описанных выше ошибок.
