4 Настройка опорного уровня
Перед каждым испытанием необходимо выполнить измерение опорного уровня. Если имеется
несоответствие версий прошивки, устройство WireXpert потребует от пользователя выполнить настройку
опорного уровня.
Настройка зависит от выбранного количества перемычек.
Примечание
Используемые диаграммы и изображения предназначены только для иллюстрации и не
представляют рекомендованные значения тестирования. Опорные значения и значения,
полученные при тестировании, различаются в зависимости от условий использования
устройства.
1. Подключите бесштыревой конец соединительных кабелей к локальному (LOCAL) и удаленному
(REMOTE) устройствам.
2. Подключите штыревой конец соединительного кабеля к соединителю.
3. Подключите эталонный кабель типа А или типа В к другому концу соединителей.
При необходимости очистите волоконные кабели с помощью входящего в комплект набора для очистки
кабелей.

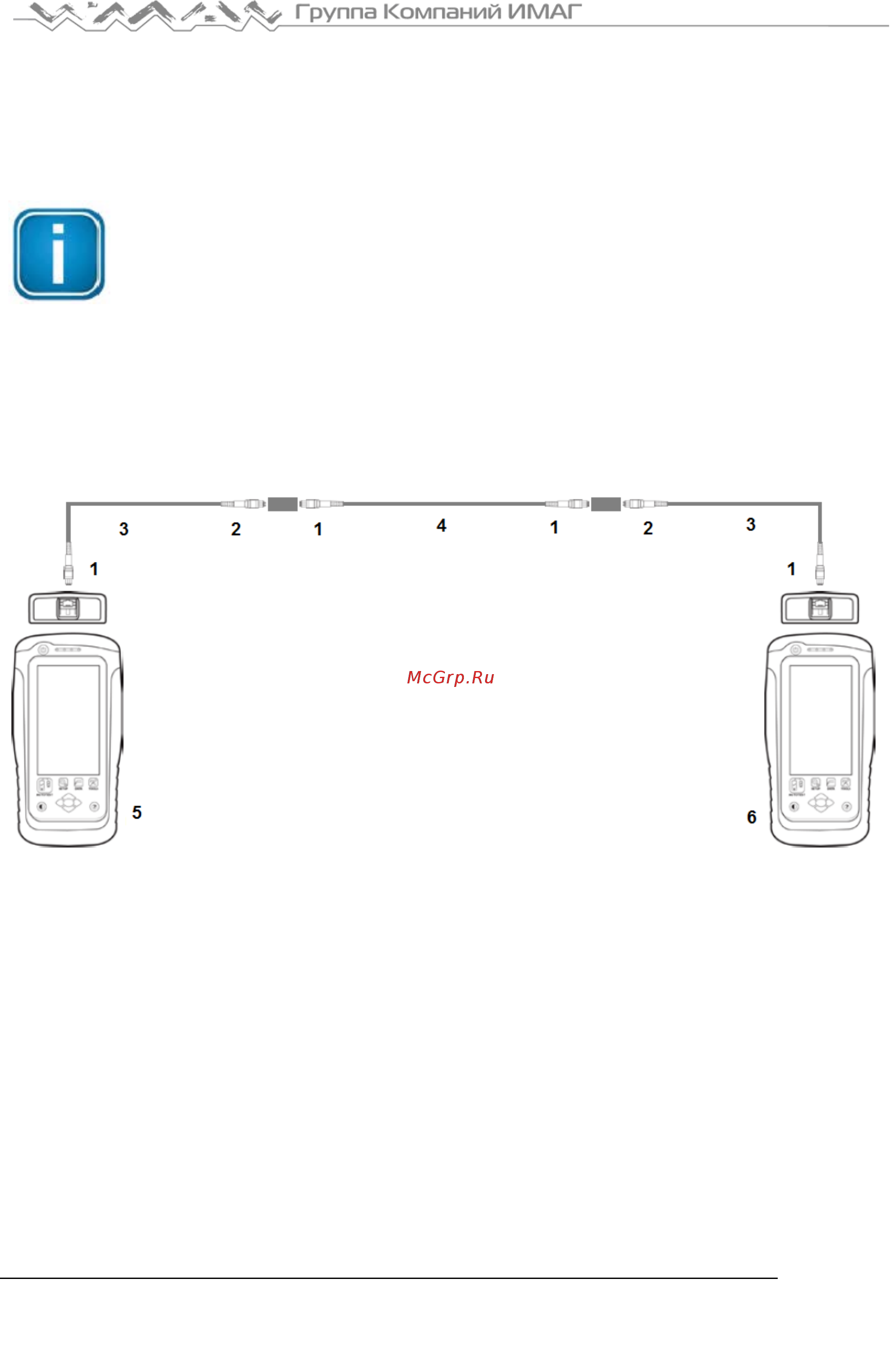

1. Бесштыревой
2. Штыревой
3. Соединительный кабель для проведения испытаний
4. Эталонный кабель типа А или В
5. Локальное устройство/Измеритель мощности
6. Удаленное устройство/Источник сигнала
4. Чтобы установить опорный уровень, нажмите кнопку [TOOLS (Инструменты)] выберите Set
Reference (Установить опорный уровень), затем нажмите кнопку [OK]. Тип эталонного кабеля должен
быть таким же, что и тип кабеля MPO.
