b. Channel Selector – Позволяет выбрать канал (каналы)

кабеля, к которым будут применяться предельные значения

потерь.

c. Cable – Выберите Generic (Типовой кабель).

d. Connector – Выберите Generic (Типовой разъем).

Перед проведением тестирования, пожалуйста, убедитесь в

наличии следующих компонентов:

• Локальное и удаленное устройства WireXpert (WX4500)

• Комплект для тестирования MPO (WX_AD_MM_MPO_KIT)

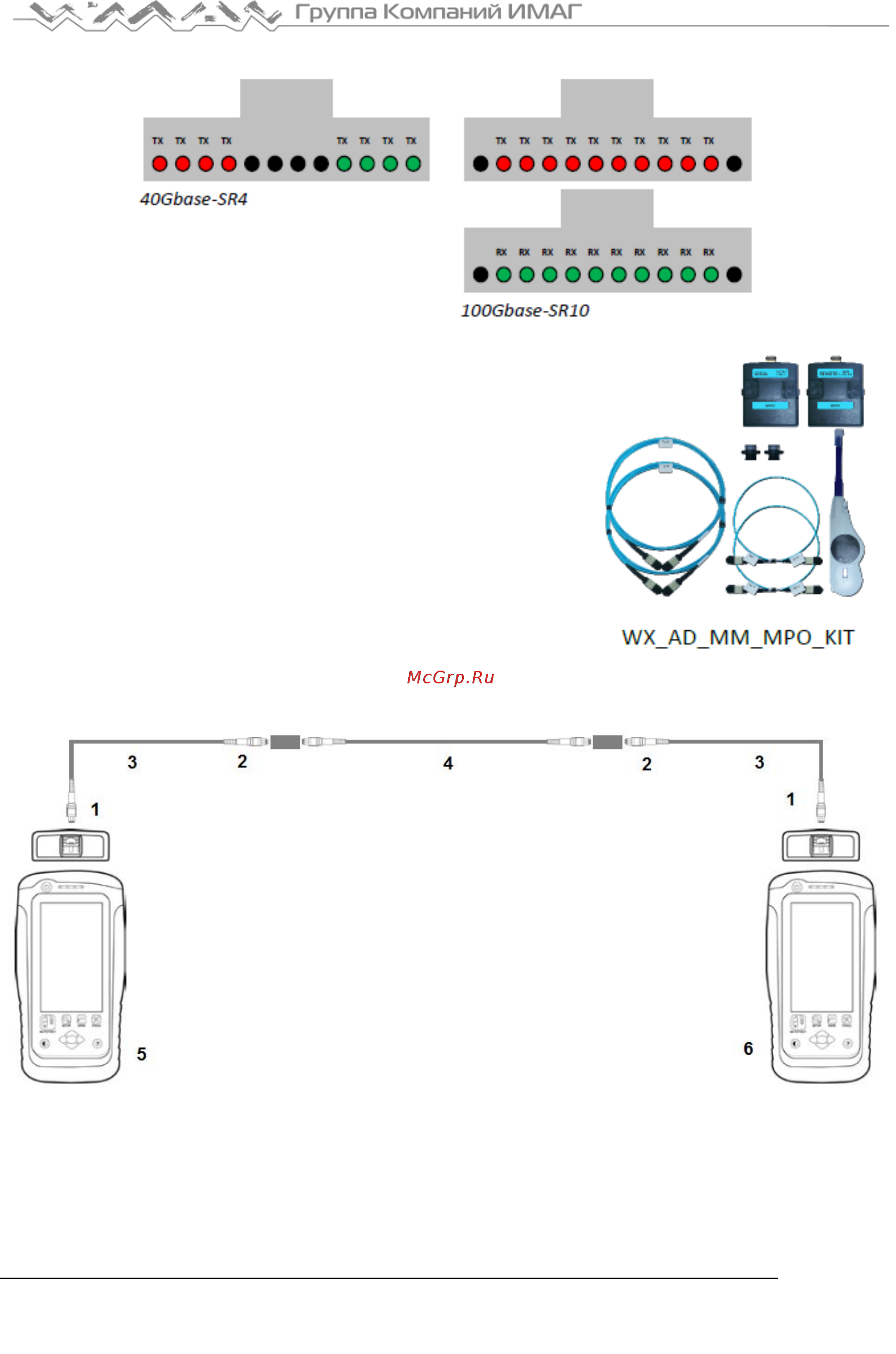

5.2 Руководство по тестированию 12-

канальных MPO

1. Замените эталонный кабель магистральным кабелем того же

типа, что будет тестироваться.

При необходимости очистите волоконные кабели с помощью входящего в комплект набора для очистки

кабелей.

1. Бесштыревой

2. Штыревой

3. Соединительный кабель для проведения испытаний

4. Тестируемый магистральный кабель MPO

5. Локальное устройство/Измеритель мощности

6. Удаленное устройство/Источник сигнала

2. Включите удаленное (REMOTE) устройство для подачи сигнала.
