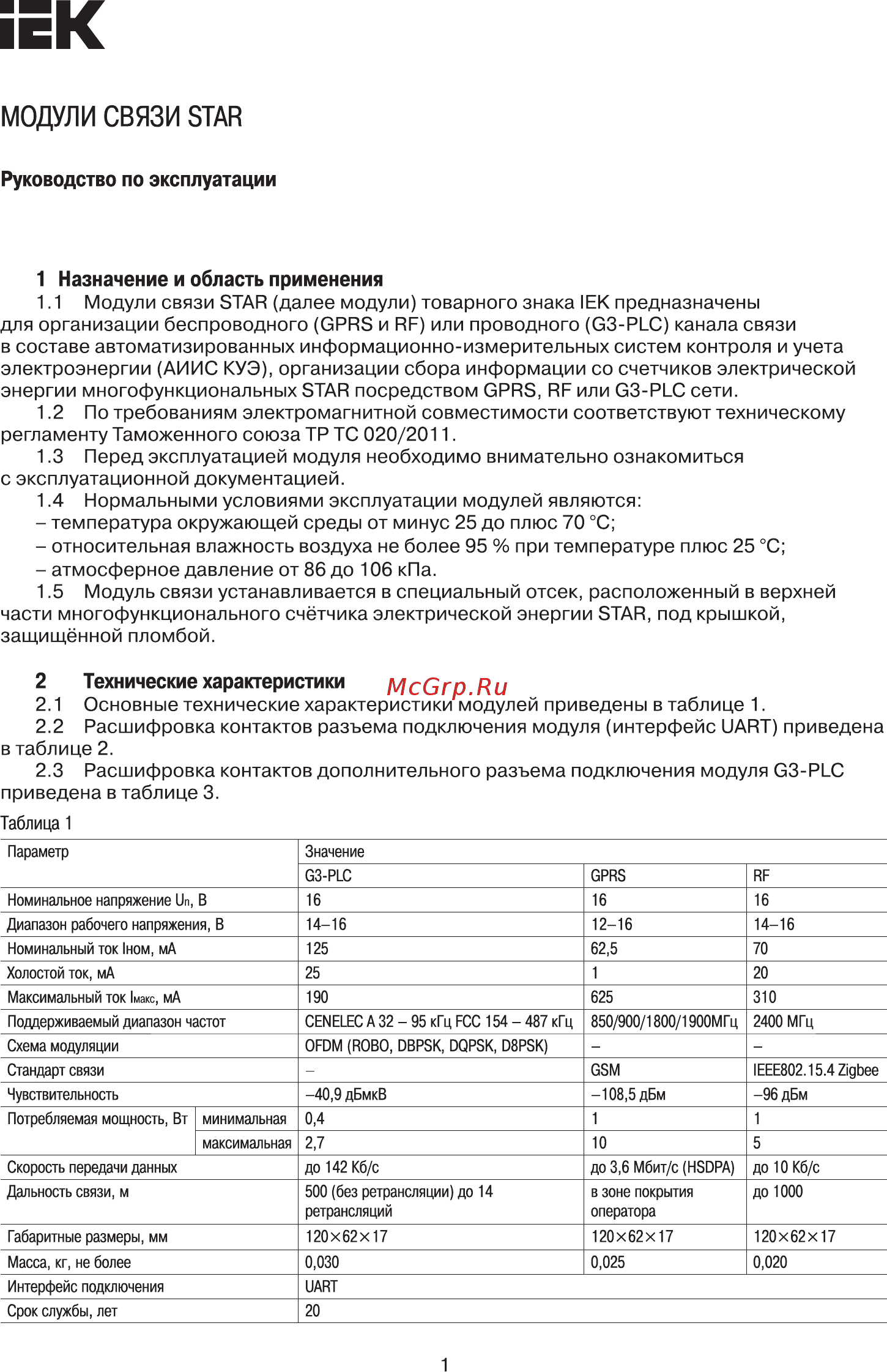

МОДУЛИ СВЯЗИ STAR Руководство по эксплуатации 1 Назначение и область применения 1 1 Модули связи STAR далее модули товарного знака IЕК предназначены для организации беспроводного GPRS и RF или проводного G3 PLC канала связи в составе автоматизированных информационно измерительных систем контроля и учета электроэнергии АИИС КУЭ организации сбора информации со счетчиков электрической энергии многофункциональных STAR посредством GPRS RF или G3 PLC сети 1 2 По требованиям электромагнитной совместимости соответствуют техническому регламенту Таможенного союза ТР ТС 020 2011 1 3 Перед эксплуатацией модуля необходимо внимательно ознакомиться с эксплуатационной документацией 1 4 Нормальными условиями эксплуатации модулей являются температура окружающей среды от минус 25 до плюс 70 C относительная влажность воздуха не более 95 при температуре плюс 25 C атмосферное давление от 86 до 106 кПа 1 5 Модуль связи устанавливается в специальный отсек расположенный в верхней части многофункционального счётчика электрической энергии STAR под крышкой защищённой пломбой 2 Технические характеристики 2 1 Основные технические характеристики модулей приведены в таблице 1 2 2 Расшифровка контактов разъема подключения модуля интерфейс UART приведена в таблице 2 2 3 Расшифровка контактов дополнительного разъема подключения модуля G3 PLC приведена в таблице 3 Таблица 1 Параметр Значение G3 PLC GPRS RF Номинальное напряжение Сп В 16 16 16 Диапазон рабочего напряжения В 14 16 12 16 14 16 Номинальный ток 1ном мА 125 62 5 70 Холостой ток мА 25 1 20 Максимальный ток 1макс мА 190 625 310 Поддерживаемый диапазон частот CENELEC А 32 95 кГц FCC 154 487 кГц 850 900 1800 1900МГц 2400 МГц Схема модуляции OFDM ROBO DBPSK DQPSK D8PSK Стандарт связи GSM IEEE802 15 4 Zigbee Чувствительность 40 9 дБмкВ 108 5 дБм 0 4 1 Потребляемая мощность Вт минимальная максимальная 96 дБм 1 2 7 10 5 Скорость передачи данных до 142 Кб с до 3 6 Мбит с HSDPA до 10 Кб с Дальность связи м 500 без ретрансляции до 14 в зоне покрытия до 1000 ретрансляций оператора Габаритные размеры мм 120x62x17 120 x 62x17 120x62x17 Масса кг не более 0 030 0 025 0 020 Интерфейс подключения UART Срок службы лет 20 1
