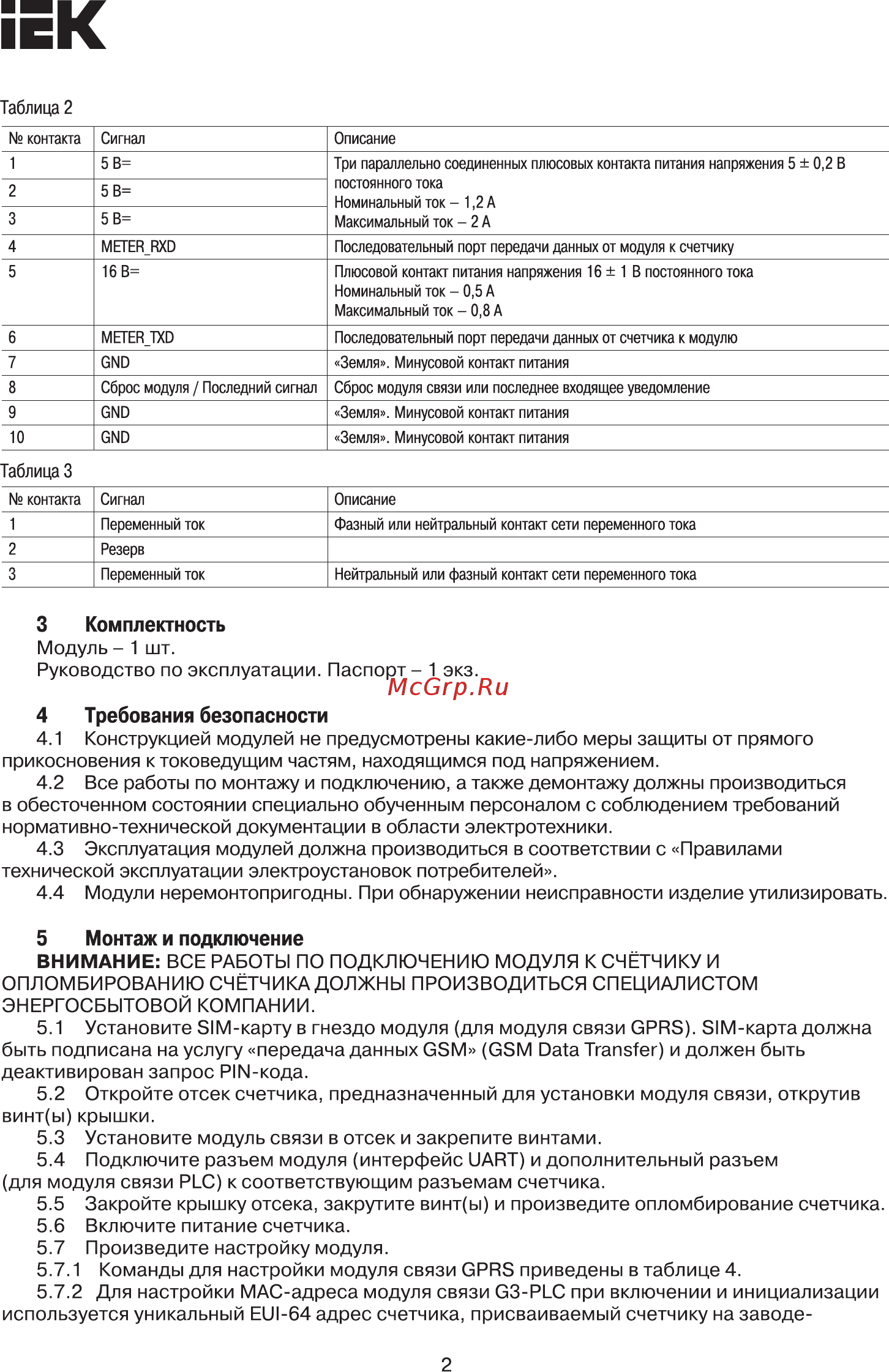

iEK Таблица 2 контакта Сигнал Описание 1 5 В Три параллельно соединенных плюсовых контакта питания напряжения 5 0 2 В 2 5 В 3 5 В 4 METERRXD Последовательный порт передачи данных от модуля к счетчику 5 16 в Плюсовой контакт питания напряжения 16 1 В постоянного тока постоянного тока Номинальный ток 1 2 А Максимальный ток 2 А Номинальный ток 0 5 А Максимальный ток 0 8 А 6 METERIXD Последовательный порт передачи данных от счетчика к модулю 7 GND Земля Минусовой контакт питания 8 Сброс модуля Последний сигнал Сброс модуля связи или последнее входящее уведомление 9 GND Земля Минусовой контакт питания 10 GND Земля Минусовой контакт питания контакта Сигнал Описание 1 Переменный ток Фазный или нейтральный контакт сети переменного тока 2 Резерв 3 Переменный ток Таблица 3 Нейтральный или фазный контакт сети переменного тока 3 Комплектность Модуль 1 шт Руководство по эксплуатации Паспорт 1 экз 4 Требования безопасности 4 1 Конструкцией модулей не предусмотрены какие либо меры защиты от прямого прикосновения к токоведущим частям находящимся под напряжением 4 2 Все работы по монтажу и подключению а также демонтажу должны производиться в обесточенном состоянии специально обученным персоналом с соблюдением требований нормативно технической документации в области электротехники 4 3 Эксплуатация модулей должна производиться в соответствии с Правилами технической эксплуатации электроустановок потребителей 4 4 Модули неремонтопригодны При обнаружении неисправности изделие утилизировать 5 Монтаж и подключение ВНИМАНИЕ ВСЕ РАБОТЫ ПО ПОДКЛЮЧЕНИЮ МОДУЛЯ К СЧЁТЧИКУ И ОПЛОМБИРОВАНИЮ СЧЁТЧИКА ДОЛЖНЫ ПРОИЗВОДИТЬСЯ СПЕЦИАЛИСТОМ ЭНЕРГОСБЫТОВОЙ КОМПАНИИ 5 1 Установите SIM карту в гнездо модуля для модуля связи GPRS SIM карта должна быть подписана на услугу передача данных GSM GSM Data Transfer и должен быть деактивирован запрос PIN кода 5 2 Откройте отсек счетчика предназначенный для установки модуля связи открутив винт ы крышки 5 3 Установите модуль связи в отсек и закрепите винтами 5 4 Подключите разъем модуля интерфейс UART и дополнительный разъем для модуля связи PLC к соответствующим разъемам счетчика 5 5 Закройте крышку отсека закрутите винт ы и произведите опломбирование счетчика 5 6 Включите питание счетчика 5 7 Произведите настройку модуля 5 7 1 Команды для настройки модуля связи GPRS приведены в таблице 4 5 7 2 Для настройки МАС адреса модуля связи G3 PLC при включении и инициализации используется уникальный EUI 64 адрес счетчика присваиваемый счетчику на заводе2
