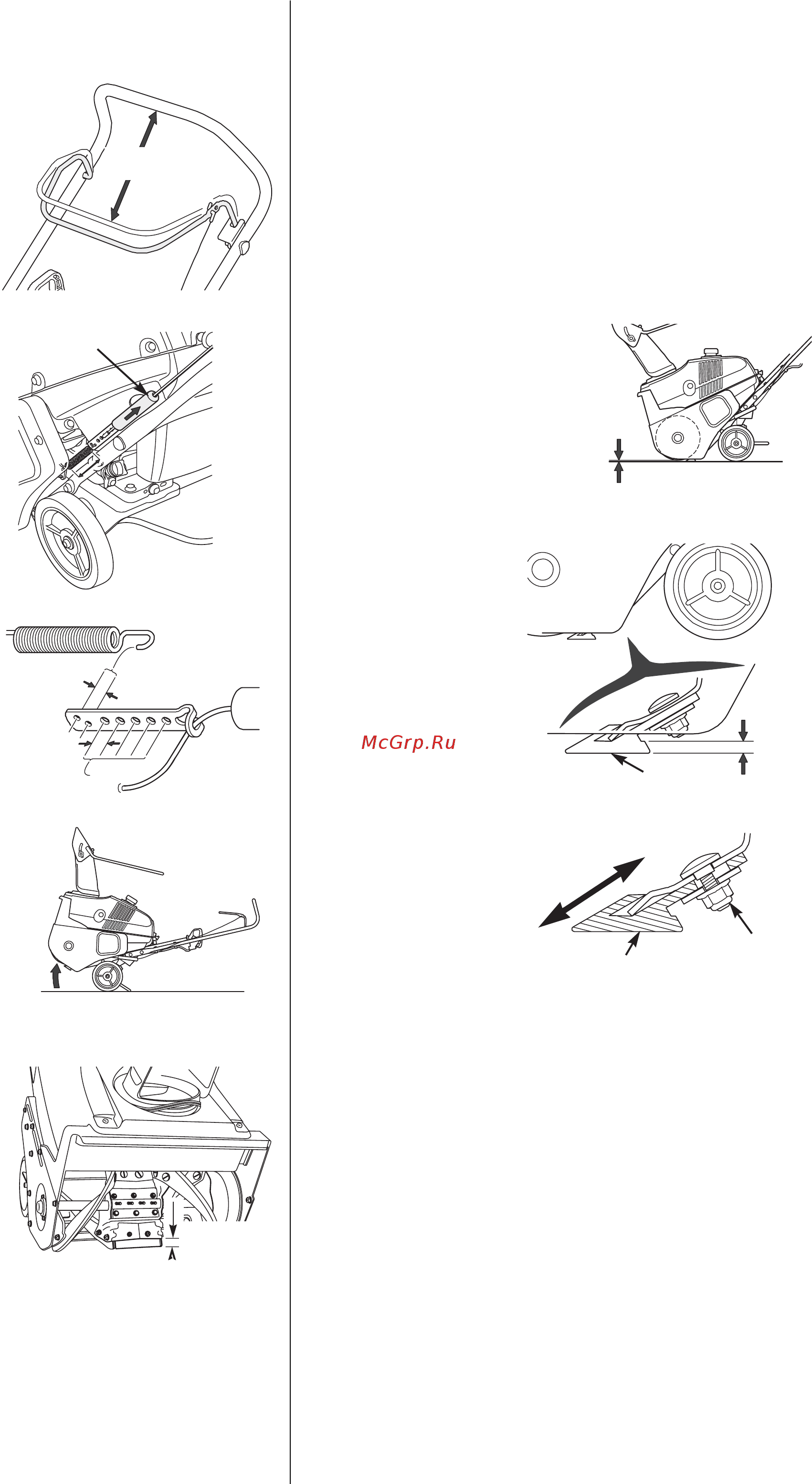

Honda HS 550 EA [9/14] Регулировка

ЛЕЗВИЕ СКРЕБКА

Лезвие скребка изнашивается при нормальной эксплуатации и его необ-

ходимо заменять по достижении установленного предела. Толщина и

регулировка лезвия скребка определяют зазор между резиновыми

лопастями и опорной поверхностью снегоуборочной машины.

Проверка

1. Переведите топливный кран системы питания двигателя в положение

OFF.

2. Снимите наконечник свечи зажигания, чтобы избежать внезапного

запуска двигателя.

3. Проверьте лезвие скребка и убедитесь, что оно равномерно прилега-

ет к опорной поверхности снегоуборочной машины. В противном

случае проведите регулировку.

4. Измерьте расстояние

между опорной поверх-

ностью снегоуборочной

машины и самой нижней

точкой резиновой лопа-

сти шнека. Зазор между

лопастью и опорной

поверхностью должен

составлять 1–3 мм.

Если величина зазора не

соответствует этому зна-

чению, отрегулируйте

лезвие скребка. Смотри

приведенный ниже раз-

дел «Регулировка лез-

вия скребка».

5. Наклоните снегоубороч-

ную машину назад и

измерьте толщину лез-

вия скребка. Замените

лезвие скребка, если его

толщина менее 2 мм.

Регулировка лезвия

скребка

1. Наклоните снегоубороч-

ную машину вперед,

чтобы обеспечить

доступ снизу к лезвию

скребка.

2. Ослабьте (не отворачи-

вайте!) три фланцевые гайки [1] на лезвии скребка [2].

3. Слегка переместите вниз лезвие скребка. Затяните самоконтрящиеся

гайки и повторите проверку зазора.

Для обеспечения необходимого зазора повторите данную процедуру.

Если вам не удается обеспечить зазор между лопастью и опорной

поверхностью величиной 1–3 мм, то следует заменить лезвие скребка.

ШНЕК

Свободный ход рукоятки включения привода шнека

Проверка

Перемещайте рукоятку включе-

ния привода шнека до тех пор,

пока не почувствуете сопротив-

ление со стороны троса.

Измерьте расстояние, как пока-

зано на рисунке.

ХОД РУКОЯТКИ ВКЛЮЧЕНИЯ

ПРИВОДА ШНЕКА: 190 ~ 205 мм

Регулировка

1. Потяните вверх кожух пружи-

ны [1], чтобы открыть пружи-

ну, работающую на

растяжение. Измените закре-

пление либо троса, либо пру-

жины на металлической

пластине таким образом,

чтобы обеспечить правильный

ход включения привода шнека.

Перемещение пружины обе-

спечивает изменение хода на

6 мм, а перемещение троса

обеспечивает изменение

длины троса на 10 мм.

2. Оденьте кожух на пружину.

Проверка лопастей

шнека

Лопасти являются толстыми рези-

новыми деталями, закрепленными

болтами по краям шнека. Лопасти

подвержены износу и их следует

регулярно проверять и заменять,

если износ превышает установлен-

ный предел.

1. Установите снегоуборочную

машину на плоскую ровную

поверхность.

2. Отсоедините наконечник свечи

зажигания и поверните топлив-

ный кран в положение OFF.

3. Наклоните снегоуборочную

машину назад так, чтобы кожух

шнека был поднят на достаточ-

ную высоту.

4. Проверьте лопасти шнека и

убедитесь, что они в хорошем

состоянии и надежно закре-

плены.

5. Измерьте расстояние от края резиновой лопасти до края металличе-

ской опоры шнека.

ПРЕДЕЛЬНАЯ ВЕЛИЧИНА ДЛЯ ЛОПАСТИ ШНЕКА: 15 мм

Замену лопастей шнека следует проводить только на станции обслужи-

вания официального дилера компании Honda. Если лопасти изношены,

также может понадобиться замена лезвия скребка (страница 10).

190 ~ 205 мм

[1]

6 мм

10 мм

1 ~ 3 мм

2 мм

[1]

[2]

15 мм
