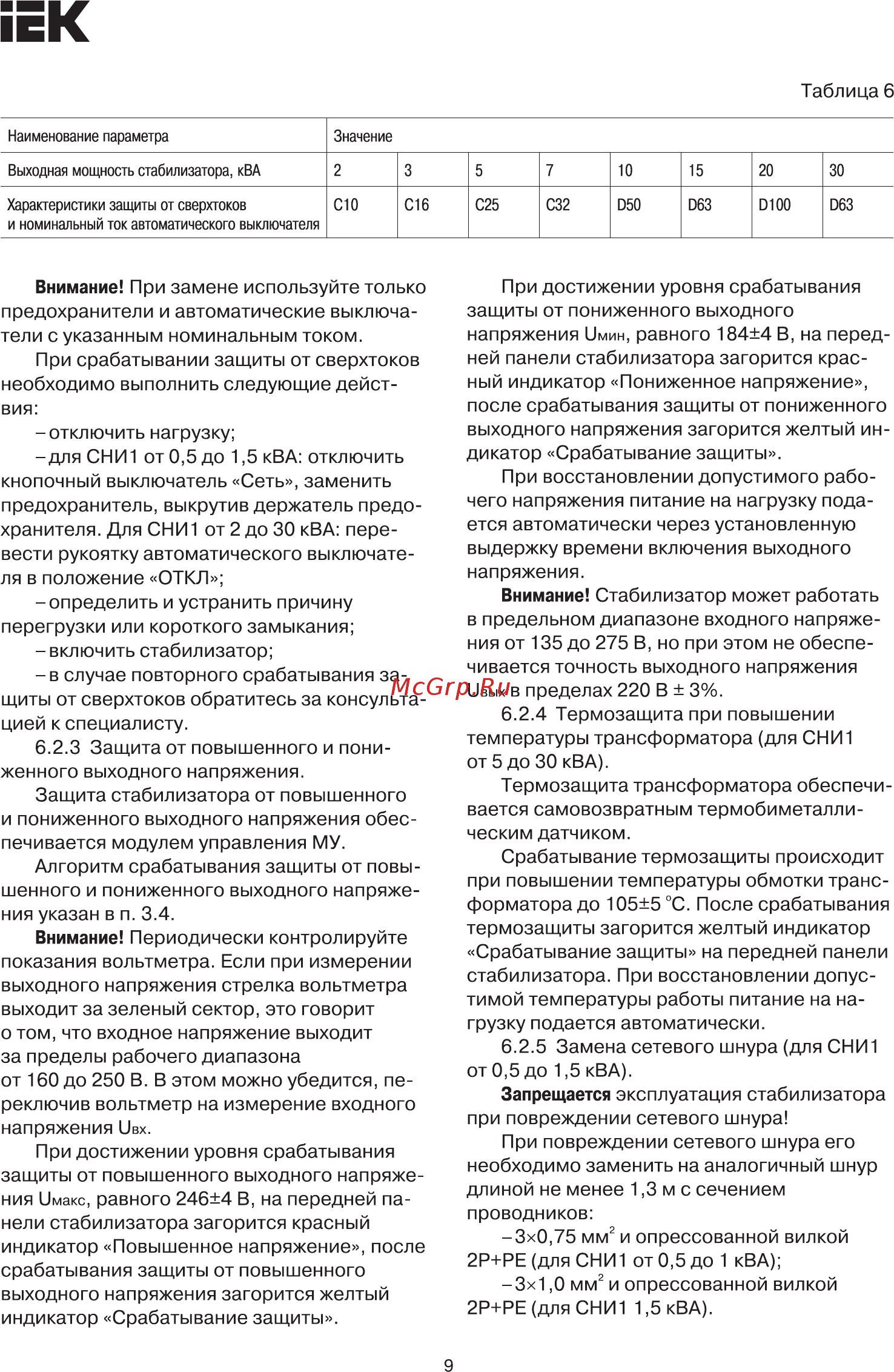

Таблица 6 Наименование параметра Значение Выходная мощность стабилизатора кВА 2 Характеристики защиты от сверхтоков СЮ и номинальный ток автоматического выключателя 3 5 7 10 15 20 30 С16 С25 С32 050 063 0100 063 При достижении уровня срабатывания защиты от пониженного выходного напряжения Кмин равного 184 4 В на перед ней панели стабилизатора загорится крас ный индикатор Пониженное напряжение после срабатывания защиты от пониженного выходного напряжения загорится желтый ин дикатор Срабатывание защиты При восстановлении допустимого рабо чего напряжения питание на нагрузку пода ется автоматически через установленную выдержку времени включения выходного напряжения Внимание Стабилизатор может работать в предельном диапазоне входного напряже ния от 135 до 275 В но при этом не обеспе чивается точность выходного напряжения Свых в пределах 220 В 3 6 2 4 Термозащита при повышении температуры трансформатора для СНИ1 от 5 до 30 кВА Термозащита трансформатора обеспечи вается самовозвратным термобиметалли ческим датчиком Срабатывание термозащиты происходит при повышении температуры обмотки транс форматора до 105 5 С После срабатывания термозащиты загорится желтый индикатор Срабатывание защиты на передней панели стабилизатора При восстановлении допус тимой температуры работы питание на на грузку подается автоматически 6 2 5 Замена сетевого шнура для СНИ1 от 0 5 до 1 5 кВА Запрещается эксплуатация стабилизатора при повреждении сетевого шнура При повреждении сетевого шнура его необходимо заменить на аналогичный шнур длиной не менее 1 3 м с сечением проводников 3x0 75 мм2 и опрессованной вилкой 2Р РЕ для СНИ1 от 0 5 до 1 кВА 3x1 0 мм2 и опрессованной вилкой 2Р РЕ для СНИ1 1 5 кВА Внимание При замене используйте только предохранители и автоматические выключа тели с указанным номинальным током При срабатывании защиты от сверхтоков необходимо выполнить следующие дейст вия отключить нагрузку для СНИ1 от 0 5 до 1 5 кВА отключить кнопочный выключатель Сеть заменить предохранитель выкрутив держатель предо хранителя Для СНИ1 от 2 до 30 кВА пере вести рукоятку автоматического выключате ля в положение ОТКЛ определить и устранить причину перегрузки или короткого замыкания включить стабилизатор в случае повторного срабатывания за щиты от сверхтоков обратитесь за консульта цией к специалисту 6 2 3 Защита от повышенного и пони женного выходного напряжения Защита стабилизатора от повышенного и пониженного выходного напряжения обес печивается модулем управления МУ Алгоритм срабатывания защиты от повы шенного и пониженного выходного напряже ния указан в п 3 4 Внимание Периодически контролируйте показания вольтметра Если при измерении выходного напряжения стрелка вольтметра выходит за зеленый сектор это говорит о том что входное напряжение выходит за пределы рабочего диапазона от 160 до 250 В В этом можно убедится пе реключив вольтметр на измерение входного напряжения 11вх При достижении уровня срабатывания защиты от повышенного выходного напряже ния Смаке равного 246 4 В на передней па нели стабилизатора загорится красный индикатор Повышенное напряжение после срабатывания защиты от повышенного выходного напряжения загорится желтый индикатор Срабатывание защиты 9
