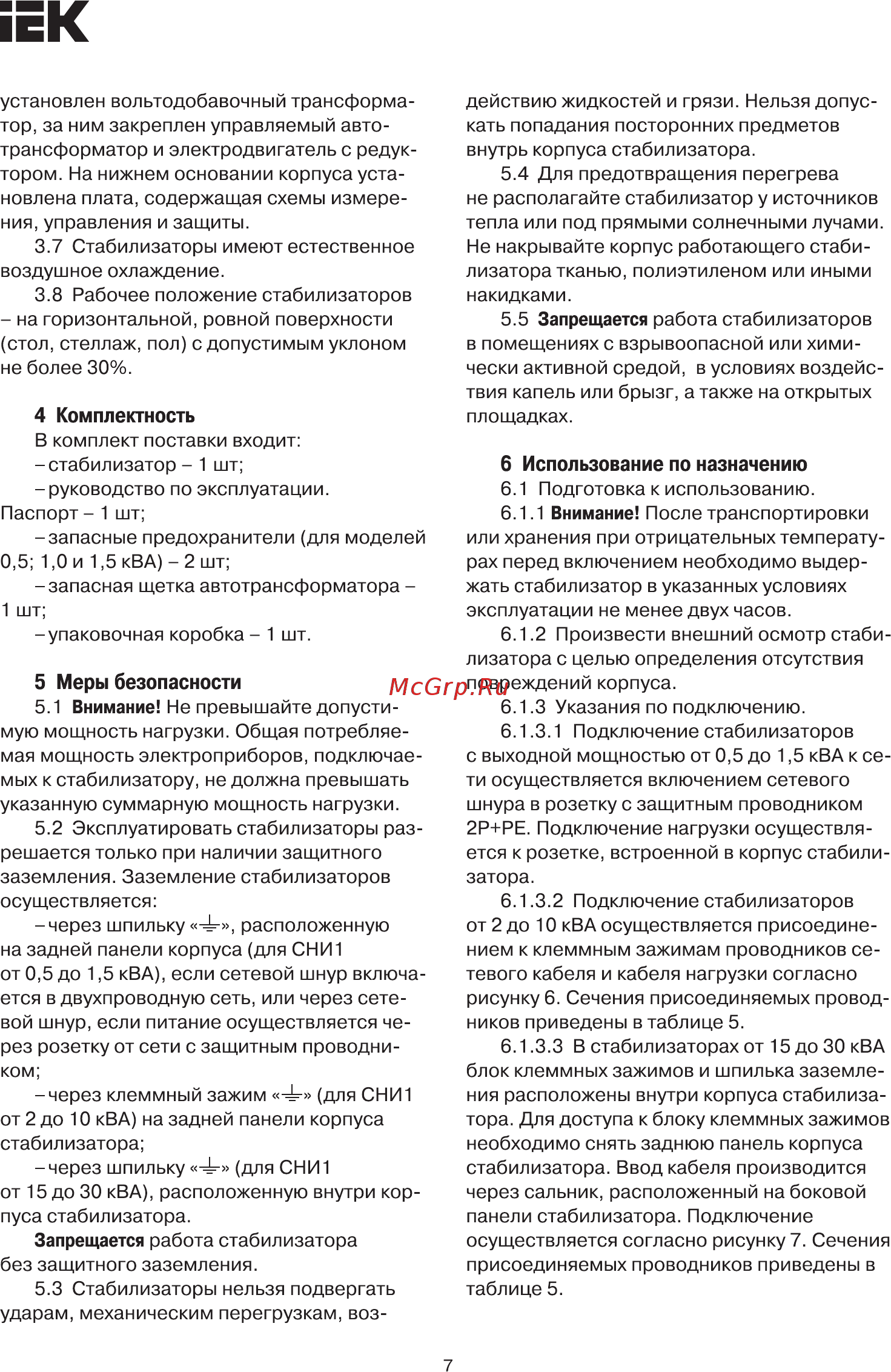

установлен вольтодобавочный трансформа тор за ним закреплен управляемый авто трансформатор и электродвигатель с редук тором На нижнем основании корпуса уста новлена плата содержащая схемы измере ния управления и защиты 3 7 Стабилизаторы имеют естественное воздушное охлаждение 3 8 Рабочее положение стабилизаторов на горизонтальной ровной поверхности стол стеллаж пол с допустимым уклоном не более 30 действию жидкостей и грязи Нельзя допус кать попадания посторонних предметов внутрь корпуса стабилизатора 5 4 Для предотвращения перегрева не располагайте стабилизатор у источников тепла или под прямыми солнечными лучами Не накрывайте корпус работающего стаби лизатора тканью полиэтиленом или иными накидками 5 5 Запрещается работа стабилизаторов в помещениях с взрывоопасной или хими чески активной средой в условиях воздейс твия капель или брызг а также на открытых площадках 4 Комплектность В комплект поставки входит стабилизатор 1 шт руководство по эксплуатации Паспорт 1 шт запасные предохранители для моделей 0 5 1 0 и 1 5 кВА 2 шт запасная щетка автотрансформатора 1 шт упаковочная коробка 1 шт 6 Использование по назначению 6 1 Подготовка к использованию 6 1 1 Внимание После транспортировки или хранения при отрицательных температу рах перед включением необходимо выдер жать стабилизатор в указанных условиях эксплуатации не менее двух часов 6 1 2 Произвести внешний осмотр стаби лизатора с целью определения отсутствия повреждений корпуса 6 1 3 Указания по подключению 6 1 3 1 Подключение стабилизаторов с выходной мощностью от 0 5 до 1 5 кВА к се ти осуществляется включением сетевого шнура в розетку с защитным проводником 2Р РЕ Подключение нагрузки осуществля ется к розетке встроенной в корпус стабили затора 6 1 3 2 Подключение стабилизаторов от 2 до 10 кВА осуществляется присоедине нием к клеммным зажимам проводников се тевого кабеля и кабеля нагрузки согласно рисунку 6 Сечения присоединяемых провод ников приведены в таблице 5 6 1 3 3 В стабилизаторах от 15 до 30 кВА блок клеммных зажимов и шпилька заземле ния расположены внутри корпуса стабилиза тора Для доступа к блоку клеммных зажимов необходимо снять заднюю панель корпуса стабилизатора Ввод кабеля производится через сальник расположенный на боковой панели стабилизатора Подключение осуществляется согласно рисунку 7 Сечения присоединяемых проводников приведены в таблице 5 5 Меры безопасности 5 1 Внимание Не превышайте допусти мую мощность нагрузки Общая потребляе мая мощность электроприборов подключае мых к стабилизатору не должна превышать указанную суммарную мощность нагрузки 5 2 Эксплуатировать стабилизаторы раз решается только при наличии защитного заземления Заземление стабилизаторов осуществляется через шпильку расположенную на задней панели корпуса для СНИ1 от 0 5 до 1 5 кВА если сетевой шнур включа ется в двухпроводную сеть или через сете вой шнур если питание осуществляется че рез розетку от сети с защитным проводни ком через клеммный зажим для СНИ1 от 2 до 10 кВА на задней панели корпуса стабилизатора через шпильку для СНИ1 от 15 до 30 кВА расположенную внутри кор пуса стабилизатора Запрещается работа стабилизатора без защитного заземления 5 3 Стабилизаторы нельзя подвергать ударам механическим перегрузкам воз 7
