Iek СНИ1-10 кВА IVS10-1-10000 [14/16] Страница 14

Содержание

• В части электромагнитной совместимости стабилизаторы отвечают требованиям техни 1
• Живают уровень выходного напряжения 220 в 3 от 213 4 до 226 6 в функции защиты обеспечивают безопасную эксплуатацию стабилизаторов в непрерывном режиме система индикации отображает на лицевой панели режимы работы а также уровень входного тока и уровни входного или выходного напряжения стабилизатора 1
• Назначение 1
• При изменении напряжения сети в диапазоне от 160 до 250 в стабилизаторы поддер 1
• При использовании стабилизатора следует учитывать мощность оборудования кото 1
• Рое будет к нему подключено рекомендуется выбирать мощность стабилизатора на 20 30 выше чем предполагаемая мощность нагрузки при подключении электродвигателей асин хронные двигатели компрессоры насосы и т п следует учитывать высокие пусковые токи и выбирать мощность стабилизатора в 2 3 раза выше мощности нагрузки 1
• Руководство по эксплуатации 1
• Стабилизаторы напряжения однофазные типа сни1 1
• Стабилизаторы напряжения однофазные типа сни1 товарного знака 1ек далее 1
• Стабилизаторы предназначены для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220 в 50 гц при отклонениях сетевого напряжения в широких пределах по значению и длительности по безопасности стабилизаторы соответствуют требованиям технического регламента тамо женного союза о безопасности низковольтного оборудования гост мэк 60335 1 1
• Страница 1 1
• Таблица 1 1
• Технические характеристики 1
• Технические характеристики стабилизаторов приведены в таблице 1 1
• Ческого регламента таможенного союза электромагнитная совместимость технических средств гост 30805 4 гост 30805 4 гост 30804 гост 30804 1
• Внимание при эксплуатации стабилизаторов запрещается длительная перегрузка 2
• Габаритные размеры стабилизаторов приведены на рисунках 1 и 2 2 график зависимости выходной мощности стабилизаторов от входного напряжения 2
• Датчик температуры обмотки автотрансформатора дт схема с 2
• Кий выключатель ог схемы ь с 2
• Нажимной переключатель измерения выходного или входного напряжения 51 нажимной переключатель установки задержки времени включения выходного напряже 2
• Ния стандартной или увеличенной 52 схемы ь с 2
• Обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания регулирование обеспечивается электроприводом электродвигателем с редуктором автоматически отслеживающим изменения входного напряжения и тока нагрузки на рисунках 4а 4ь 4с приведены структурные схемы стабилизаторов в зависимос ти от мощности 2
• Перегрузочные характеристики по мощности указаны в таблице 2 2
• Приведен на рисунке 3 2
• Продолжение таблицы 1 2
• Стабилизатор состоит из следующих узлов корпус измерительные приборы амперметр а и вольтметр v двухполюсный выключатель 5 и сетевой предохранитель ш схема а или автоматичес 2
• Стабилизаторы типасни1 относятся к электромеханическому типу стабилизаторов 2
• Страница 2 2
• Таблица 2 2
• Устройство и принцип работы 2
• Страница 3 3
• В стабилизаторах с выходной мощностью свыше 5 ква на нижнем основании корпуса 4
• Для подключения сети и нагрузки и шпилька с гайкой для подключения заземляющего 4
• Для сни1 от 0 5 до 10 ква выкрутить винты крепления кожуха и снять его для сни1 от 15 до 30 ква открыть переднюю дверь нажав на кнопку замка и повернув 4
• Корпус стабилизаторов разборный для доступа к внутренним частям стабилизатора 4
• Необходимо 4
• Проводника расположены внутри корпуса стабилизатора 6 4
• Рукоятку замка или снять заднюю панель открыв защелки 4
• Стабилизаторы имеют естественное воздушное охлаждение 3 рабочее положение стабилизаторов на горизонтальной ровной поверхности стол 4
• Стеллаж пол с допустимым уклоном не более 30 4
• Страница 4 4
• Таблица 3 4
• Таблица 4 4
• Установлен вольтодобавочный трансформатор за ним закреплен управляемый автотрансформатор и электродвигатель с редуктором на нижнем основании корпуса установлена плата содержащая схемы измерения управления и защиты 4
• Страница 5 5
• Страница 6 6
• Страница 7 7
• Страница 8 8
• Страница 9 9
• Приложение 1 10
• Страница 10 10
• Ивх в 1лпри1 v 11
• Рвых рном роьлриирпот 11
• Сни1 15ква сни1 20ква сни1 30 ква 11
• Страница 11 11
• Страница 12 12
• Нагрузка 13
• Страница 13 13
• Страница 14 14
• Страница 15 15
• Страница 16 16

Похожие устройства

• Iek СНИ1-10 кВА (восстановленный) IVS10-1-10000R Руководство По Эксплуатации
• Iek СНИ1-15 кВА IVS10-1-15000 Габаритный Чертеж
• Iek СНИ1-15 кВА IVS10-1-15000 Руководство По Эксплуатации
• Iek СНИ1-15 кВА IVS10-1-15000 Схема подключения
• Iek СНИ1-15 кВА (восстановленный) IVS10-1-15000R Руководство По Эксплуатации
• Iek СНИ1-2 кВА IVS10-1-02000 Габаритный Чертеж
• Iek СНИ1-2 кВА IVS10-1-02000 Руководство По Эксплуатации
• Iek СНИ1-2 кВА IVS10-1-02000 Схема подключения
• Iek СНИ1-2 кВА (восстановленный) IVS10-1-02000R Габаритный Чертеж
• Iek СНИ1-2 кВА (восстановленный) IVS10-1-02000R Руководство По Эксплуатации
• Iek СНИ1-2 кВА (восстановленный) IVS10-1-02000R Схема подключения
• Iek СНИ1-20 кВА IVS10-1-20000 Габаритный Чертеж
• Iek СНИ1-20 кВА IVS10-1-20000 Руководство По Эксплуатации
• Iek СНИ1-20 кВА IVS10-1-20000 Схема подключения
• Iek СНИ1-20 кВА (восстановленный) IVS10-1-20000R Габаритный Чертеж
• Iek СНИ1-20 кВА (восстановленный) IVS10-1-20000R Руководство По Эксплуатации
• Iek СНИ1-20 кВА (восстановленный) IVS10-1-20000R Схема подключения
• Iek СНИ1-3 кВА IVS10-1-03000 Габаритный Чертеж
• Iek СНИ1-3 кВА IVS10-1-03000 Руководство По Эксплуатации
• Iek СНИ1-3 кВА IVS10-1-03000 Схема подключения

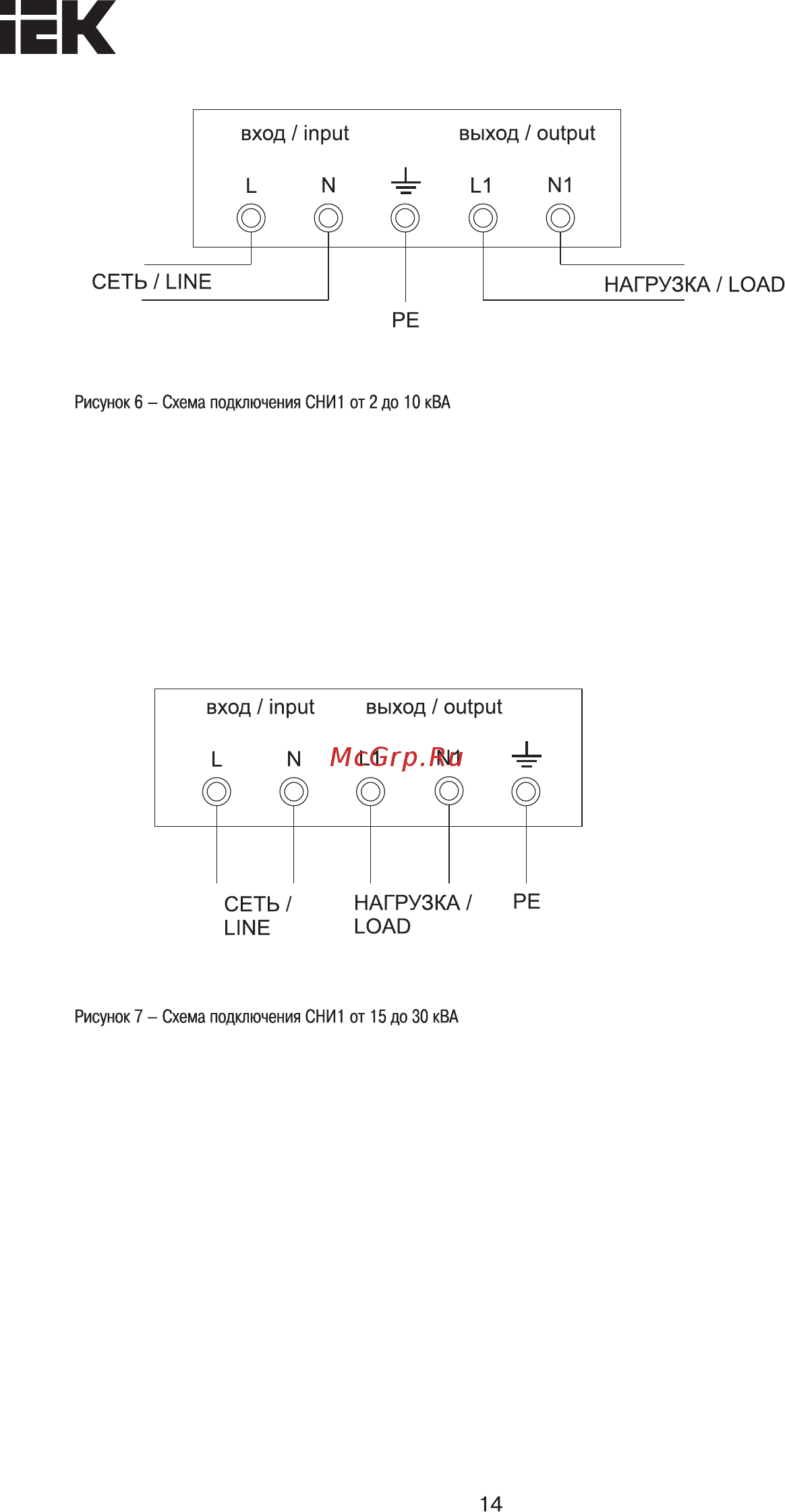

к Рисунок 6 Схема подключения СНИ1 от 2 до 10 кВА Рисунок 7 Схема подключения СНИ1 от 15 до 30 кВА 14
