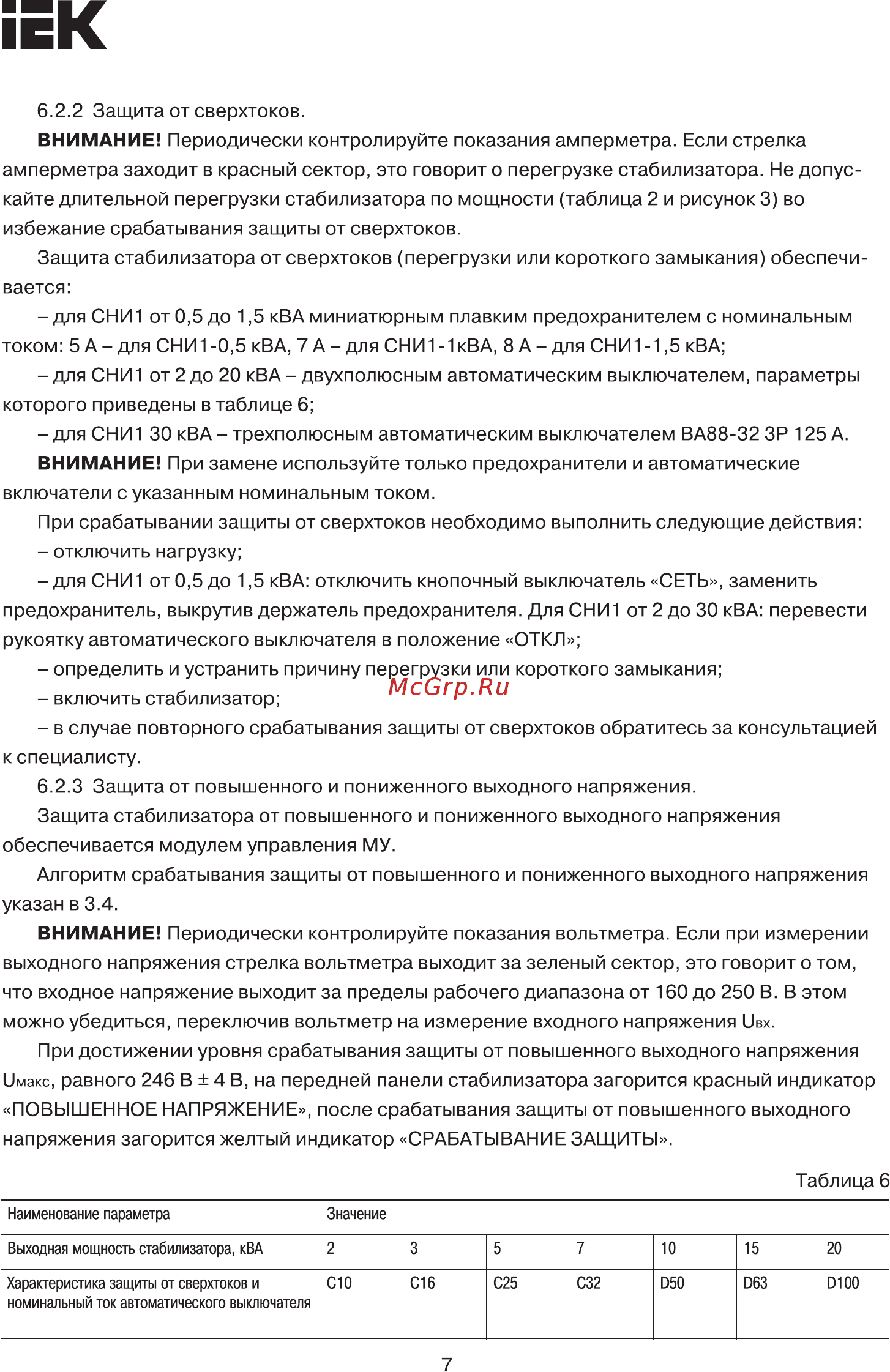

ЕК 6 2 2 Защита от сверхтоков ВНИМАНИЕ Периодически контролируйте показания амперметра Если стрелка амперметра заходит в красный сектор это говорит о перегрузке стабилизатора Не допус кайте длительной перегрузки стабилизатора по мощности таблица 2 и рисунок 3 во избежание срабатывания защиты от сверхтоков Защита стабилизатора от сверхтоков перегрузки или короткого замыкания обеспечи вается для СНИ1 от 0 5 до 1 5 кВА миниатюрным плавким предохранителем с номинальным током 5 А для СНИ1 0 5 кВА 7 А для СНИ1 1 кВА 8 А для СНИ1 1 5кВА для СНИ1 от 2 до 20 кВА двухполюсным автоматическим выключателем параметры которого приведены в таблице 6 для СНИ1 30 кВА трехполюсным автоматическим выключателем ВА88 32 ЗР 125 А ВНИМАНИЕ При замене используйте только предохранители и автоматические включатели с указанным номинальным током При срабатывании защиты от сверхтоков необходимо выполнить следующие действия отключить нагрузку для СНИ1 от 0 5 до 1 5 кВА отключить кнопочный выключатель СЕТЬ заменить предохранитель выкрутив держатель предохранителя Для СНИ1 от 2 до 30 кВА перевести рукоятку автоматического выключателя в положение ОТКЛ определить и устранить причину перегрузки или короткого замыкания включить стабилизатор в случае повторного срабатывания защиты от сверхтоков обратитесь за консультацией к специалисту 6 2 3 Защита от повышенного и пониженного выходного напряжения Защита стабилизатора от повышенного и пониженного выходного напряжения обеспечивается модулем управления МУ Алгоритм срабатывания защиты от повышенного и пониженного выходного напряжения указан в 3 4 ВНИМАНИЕ Периодически контролируйте показания вольтметра Если при измерении выходного напряжения стрелка вольтметра выходит за зеленый сектор это говорит о том что входное напряжение выходит за пределы рабочего диапазона от 160 до 250 В В этом можно убедиться переключив вольтметр на измерение входного напряжения 11вх При достижении уровня срабатывания защиты от повышенного выходного напряжения Вмакс равного 246 В 4 В на передней панели стабилизатора загорится красный индикатор ПОВЫШЕННОЕ НАПРЯЖЕНИЕ после срабатывания защиты от повышенного выходного напряжения загорится желтый индикатор СРАБАТЫВАНИЕ ЗАЩИТЫ Таблица 6 Наименование параметра Значение Выходная мощность стабилизатора кВА 2 3 5 7 10 15 20 Характеристика защиты от сверхтоков и СЮ С16 С25 С32 050 063 0100 номинальный ток автоматического выключателя 7
