Стенд шиномонтажный Модель КС-402А Про.Руководство по эксплуатации.

6.5 Проверка функционирования

• При нажатии педали (15) поворотный стол (11) должен вращаться по часовой стрелке.

При подъеме педали поворотный стол должен вращаться против часовой стрелки.

ВНИМАНИЕ!

Если направление вращения поворотного стола не согласуется с этим описанием, не-

обходимо поменять местами на трехфазном штекере два фазных провода.

• Нажатие на педаль (13) приводит в действие отжимную лопатку(3); при опускании педа-

ли лопатка должна возвращаться в исходное положение.

• При нажатии на педаль (14) должны открываться 4 зажимных кулачка (10), при повтор-

ном нажатии на педаль – закрываться.

• Нажатие на педаль (12) должно отводить в сторону демонтажную колонну (5), при по-

вторном нажатии колонна должна возвращаться в рабочее положение.

• Положение 1 фиксатора (6) должно фиксировать положение штанги (7) и рычага (8).

• Положение 2 фиксатора (6) – разблокировка положения штанги и рычага.

• При нажатии на педаль воздушной магистрали накачки, из отверстия штуцера должен

выходить воздух.

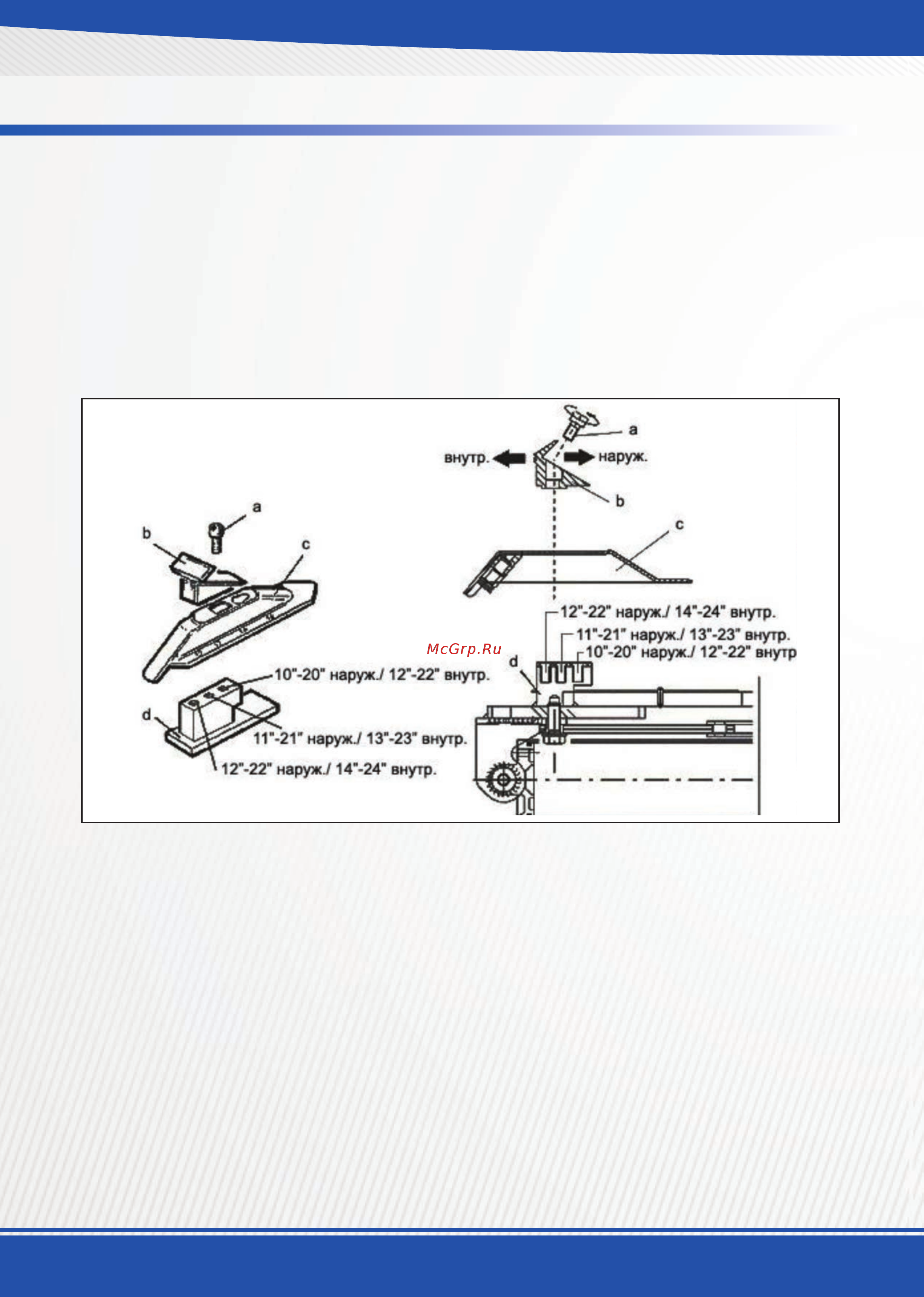

Допустимые значения настройки:

Минимальное: 10” – 20” (наружное закрепление), 12”-22” (внутреннее);

Максимальное: 12” – 22” (наружное), 14” – 24” (внутреннее).

Порядок переустановки:

1. Открутите болт (a) с помощью универсального гаечного ключа. Снимите зажимы (b)

и ползуны (c).

2. Соедините отверстие ползуна с нужным отверстием направляющей ползуна (d).

3. Закрепите зажим с помощью болта.

ВНИМАНИЕ!

Чтобы обеспечить равномерную фиксацию колеса на поворотном столе необходимо

все 4 зажимных кулачка установить в одинаковое положение.

Рисунок 12

Рисунок 14
