1. Устройство

1– Монтажная лопатка

2 – Упор резиновый

3 – Лопатка отжимная

4 – Штуцер воздушной магистрали

5 – Колонна демонтажная

6 – Фиксатор положения демонтажной ко-

лонны

7 – Штанга

8 – Рычаг поворотный

9– Головка демонтажная

10 – Кулачок зажимной

11– Стол поворотный

12 – Педаль управления демонтажной ко-

лонной

13 – Педаль управления отжимной лопаткой

14– Педаль управления зажимами

15 – Педаль управления поворотным столом

16 - Устройство подкачки с монометром

6 – Фиксатор положения демонтажной ко-

12 – Педаль управления демонтажной ко-

13 – Педаль управления отжимной лопаткой

15 – Педаль управления поворотным столом

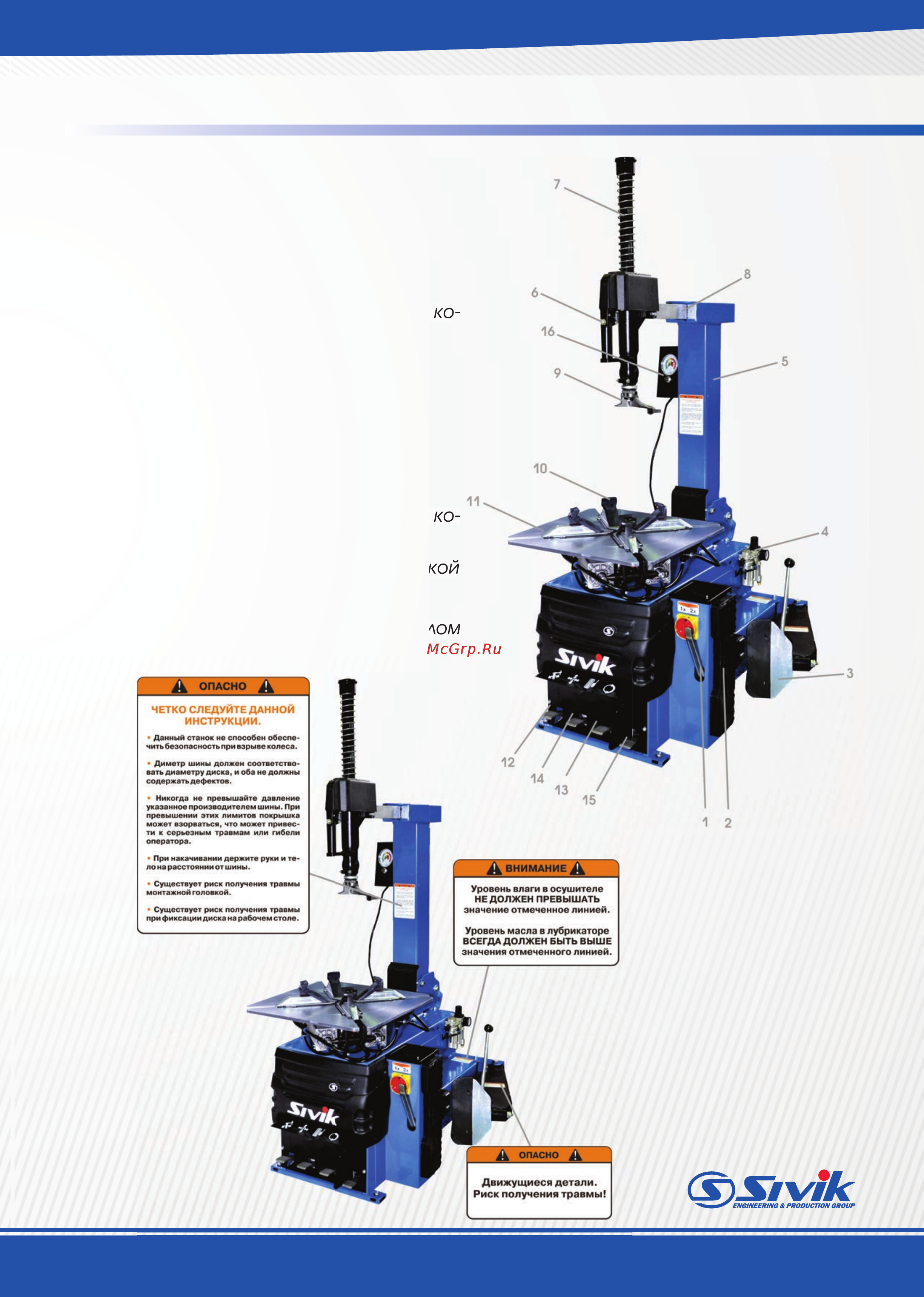

Рисунок 1

Устройство стенда

Рисунок 2

Предупреждающие

знаки
