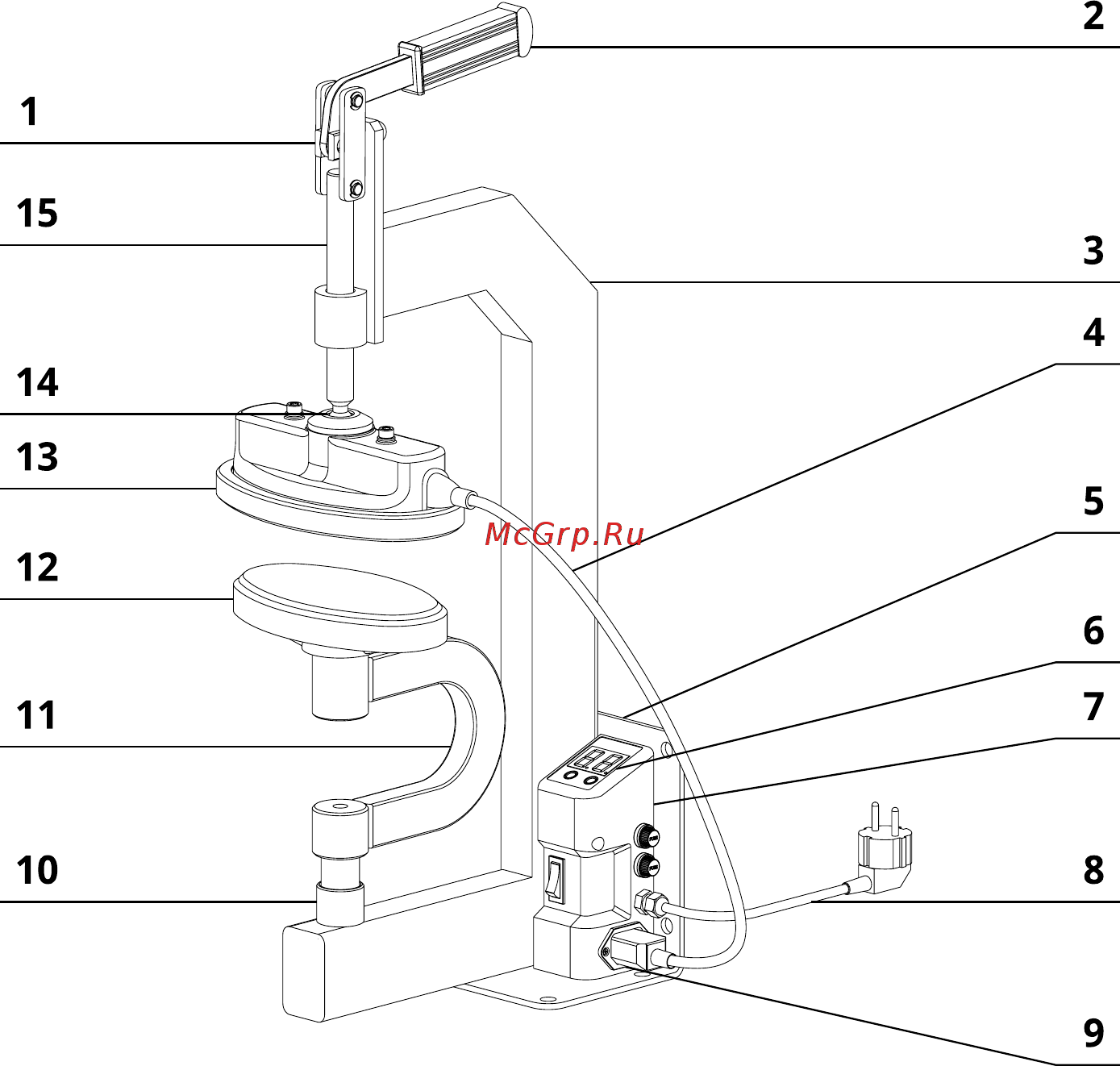

СибЕК Пионер [21/44] Внешний вид вулканизатора мини

1 – рычажный привод;

2 – рукоятка рычажного привода;

3 – корпус вулканизатора;

4 – шнур электропитания верхнего

прижима;

5 – монтажный кронштейн;

6 – таймер;

7 – электромонтажная коробка;

8 – сетевой шнур;

9 – разъём электропитания верхне-

го прижима;

10 – опорная втулка;

11 – опорная скоба;

12 – нижний прижим;

13 – верхний прижим;

14 – быстросъёмный разъём;

15 – шток привода верхнего

прижима.

Внешний вид вулканизатора

«Мини»

Рис. 1. 5.
