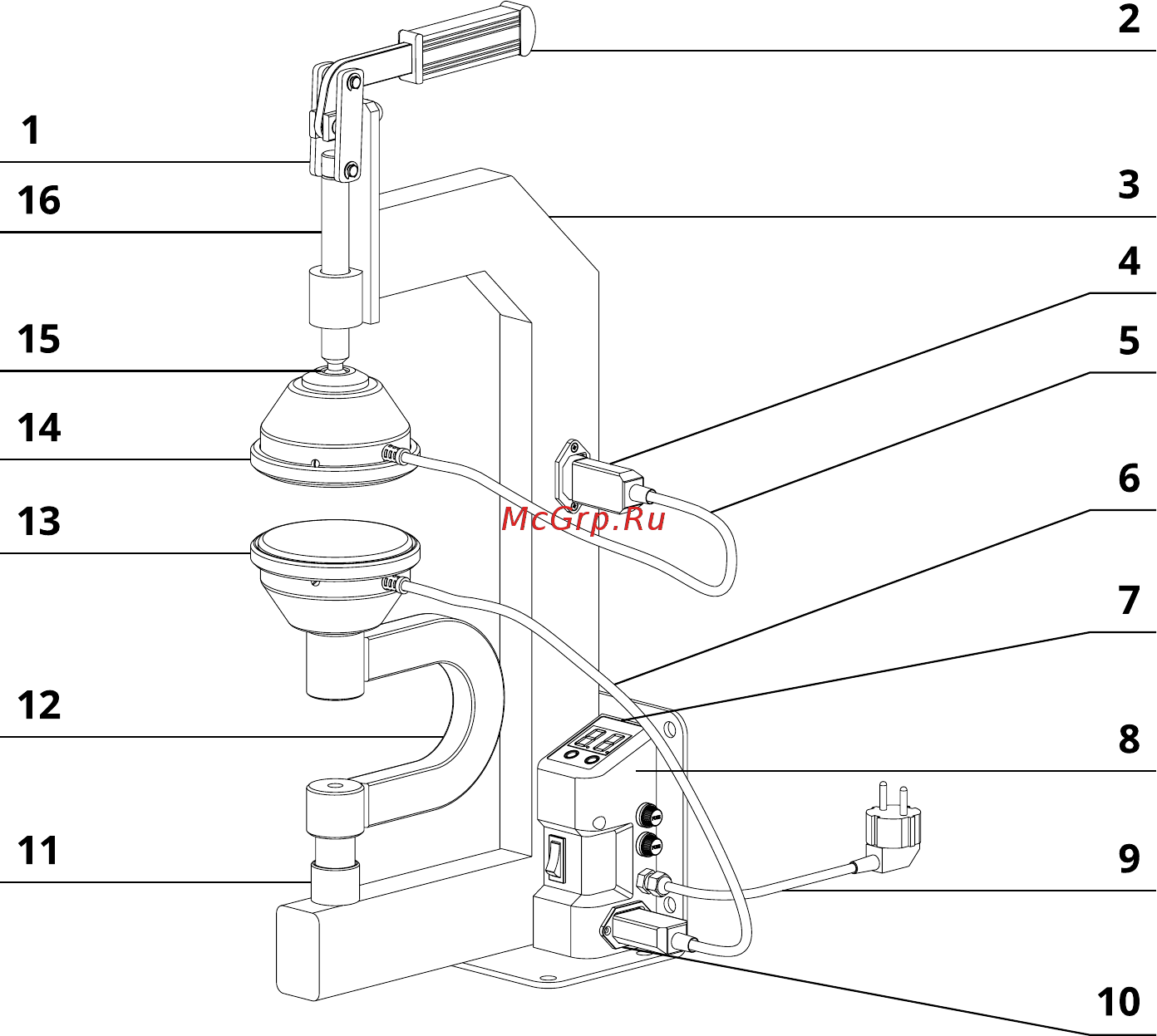

Внешний вид вулканизатора

«Пионер»

Рис. 1. 6.

1 – рычажный привод;

2 – рукоятка рычажного привода;

3 – корпус вулканизатора;

4 – разъём электропитания верхне-

го прижима;

5 – шнур электропитания верхнего

прижима;

6 – монтажный кронштейн;

7 – таймер;

8 – электромонтажная коробка;

9 – сетевой шнур;

10 – разъём электропитания ниж-

него прижима;

11 – опорная втулка;

12 – опорная скоба;

13 – нижний прижим;

14 – верхний прижим;

15 – быстросъёмный разъём;

16 – шток привода верхнего

прижима.
