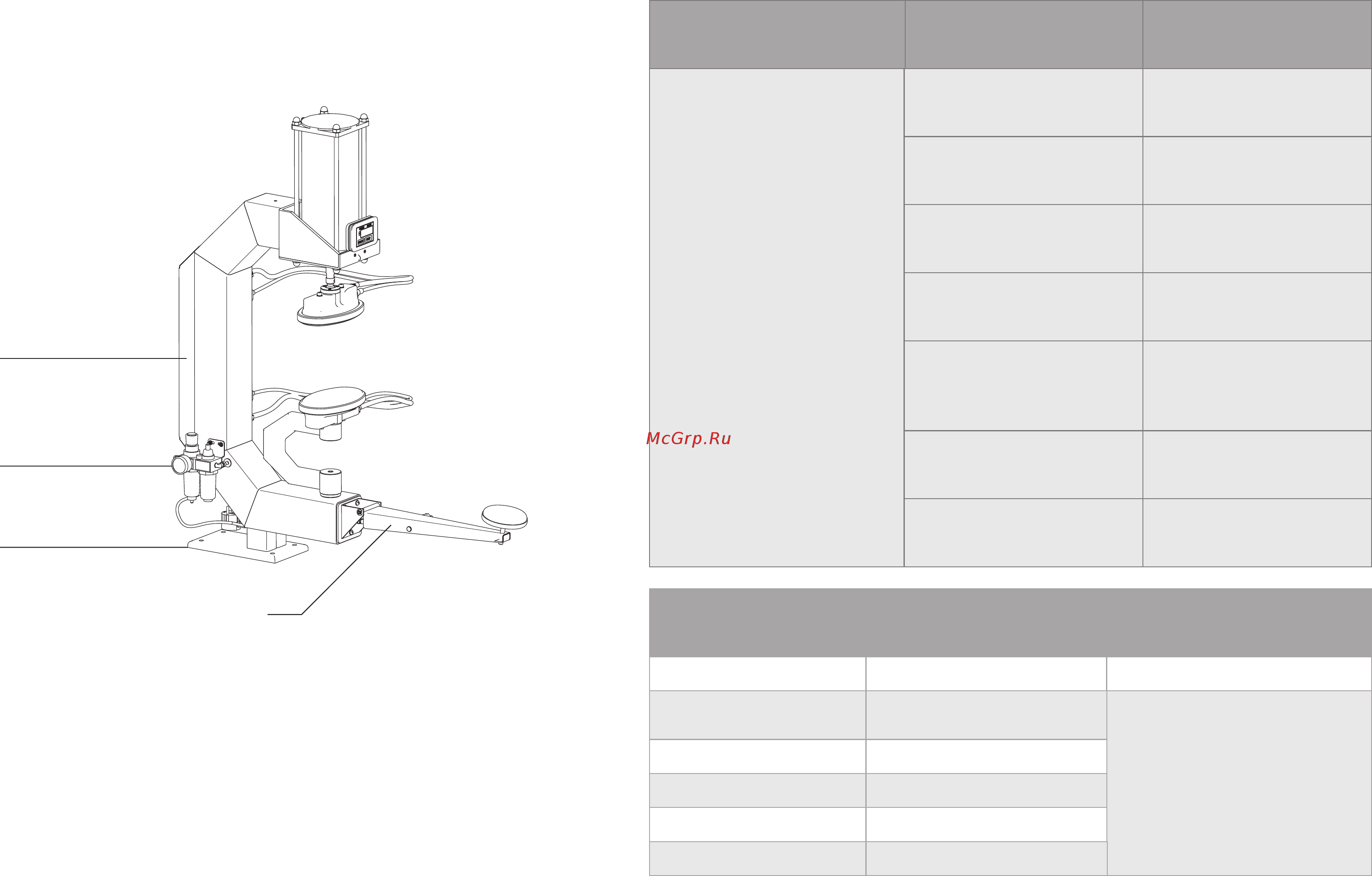

Внешний вид вулканизатора
Рис. 2.
13
12
12 – лапа в отпущенном состоянии;
13 – основание;
14 – система подготовки воздуха;
15 – крышка задняя.
14
15
12
25
Сообщения об ошибках на таймере
Код ошибки
Вероятные причины
Рекомендуемые действия
Пониженное напряжение
питания
Выключите и включите
вулканизатор, в случае
повторного
возникновения ошибки
обратитесь в сервисный
центр
dcLO
Ошибка клавиатуры
E hb
Ошибка FLASH-памяти
E AF
Ошибки пневмоклапанов
Ошибка вида EU01
Ошибки реле
Ошибка вида Er01
После запуска рабочего
цикла не нагреваются
рабочие поверхности
одного или обоих
прижимов
Нарушение контакта
в разъёме шнура
питания прижима
Неисправен шнур
питания прижима,
его вилка или розетка
Неисправен
термопредохранитель
Неисправен
терморегулятор
Восстановить контакт
Отремонтировать
либо заменить шнур
питания, вилку, розетку
Заменить
термопредохранитель
в сервисном центре
Заменить
терморегулятор
в сервисном центре
Неисправен
нагревательный
элемент
Неисправен семистор
в цепи питания
нагревательного элемента
Заменить
нагревательный
элемент в сервисном
центре
Заменить семистор
в сервисном центре
Неисправна плата
управления
Заменить плату
управления
в сервисном центре
Внешние проявления
неисправности
Вероятные
причины
Рекомендуемые
действия
