При установке времени до одного часа индицируются минуты, свыше
одного часа — часы, а через точку десятки минут.
4. 3. 3. На правой боковой поверхности корпуса смонтированы:
— розетки для подключения шнуров питания нагревателей
прижимов;
— штуцера для подключения шлангов питания пневмокамер
прижимов;
— выключатель питания со встроенным световым индикатором
включённого состояния.
4. 3. 4. Система подготовки воздуха размещена на левой боковой
поверхности корпуса и предназначена для очистки воздуха,
поступающего из системы пневмопитания, регулировки и
поддержания давления в пневмосистеме вулканизатора в заданных
значениях. Контроль давления осуществляется по манометру,
входящему в состав системы. В лубрикаторе системы осуществляется
подготовка воздушно-масляной эмульсии, необходимой для смазки
подвижных элементов пневмосистемы вулканизатора. Содержание
масла в эмульсии регулируется винтом, расположенным на торце
корпуса лубрикатора.
24
13
Внешние проявления
неисправности
Вероятные
причины
Рекомендуемые
действия
Прижим пережигает
резиновые смеси
Велико время
вулканизации
Некондиционные
расходные материалы
Неисправен
терморегулятор прижима
Уменьшить время
вулканизации
Использовать
расходные материалы
согласно Разделу 6.
Заменить
терморегулятор
в сервисном центре
Не светится лампа
в клавише выключателя
электропитания,
вулканизатор
не работает
Нет напряжения
в электросети
Неисправна вилка
или шнур питания
Не горит индикатор
разрыва электрической
цепи — сработали
автоматы защиты
электрической цепи
расположенные ниже
панели управления
вулканизатора
Неисправен выключатель
электропитания
Вызвать электрика
для восстановления
электроснабжения
1. Заменить вилку
шнура питания.
2. Заменить шнур
питания
Вызвать электрика.
После устранения
причины
срабатывания
автоматов защиты,
включить их
Заменить
выключатель

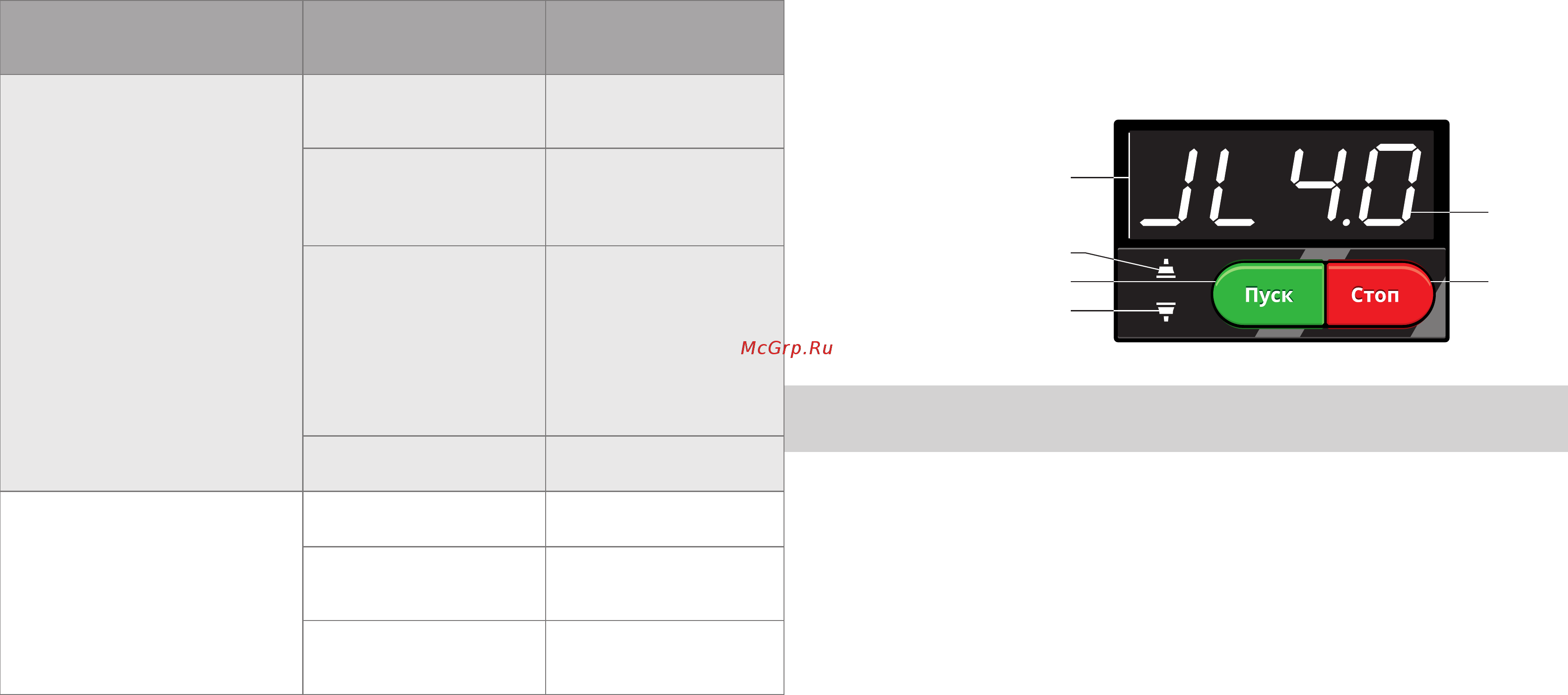

Внешний вид таймера
вулканизатора «Этна-П»
1
5 3
2
4
1 – индикатор режимов;
2 – индикатор времени;
3 – кнопка «Стоп»;
4 – сигнализатор нагрева
нижнего прижима;
5 – кнопка «Пуск»;
6 – сигнализатор нагрева
верхнего прижима.
6
Рис. 3.
Содержание
- Обложка 1
- Этна п 1
- Для заметок 3
- Уважаемый покупатель 3
- Для заметок 4
- Рекомендации изготовителя 4
- Система подготовки воздуха лубрикатор 5
- Содержание 5
- Общие указания 6
- Схема пневматическая принципиальная вулканизатора этна п 6
- Ñåòü 220v 7
- Óñëîâíûå îáîçíà åíèÿ 7
- Основные технические характеристики 7
- Схема электрическая соединений вулканизатора этна п 7
- Свидетельство о приёмке 8
- Эксплуатационные ограничения 8
- Комплектность поставки 9
- Краткое описание вулканизатора 9
- Внешний вид вулканизатора 11
- Гарантии изготовителя 11
- Хранение транспортировка утилизация 11
- Внешний вид вулканизатора 12
- Рис 2 12
- 3 на правой боковой поверхности корпуса смонтированы розетки для подключения шнуров питания нагревателей прижимов штуцера для подключения шлангов питания пневмокамер прижимов выключатель питания со встроенным световым индикатором включённого состояния 13
- 4 система подготовки воздуха размещена на левой боковой поверхности корпуса и предназначена для очистки воздуха поступающего из системы пневмопитания регулировки и поддержания давления в пневмосистеме вулканизатора в заданных значениях контроль давления осуществляется по манометру входящему в состав системы в лубрикаторе системы осуществляется подготовка воздушно масляной эмульсии необходимой для смазки подвижных элементов пневмосистемы вулканизатора содержание масла в эмульсии регулируется винтом расположенным на торце корпуса лубрикатора 13
- Внешний вид таймера вулканизатора этна п 13
- При установке времени до одного часа индицируются минуты свыше одного часа часы а через точку десятки минут 13
- Рис 3 13
- 5 два сетевых предохранителя находятся на кросс плате расположенной под декоративной панелью на тыльной центральной части вулканизатора в нижней части тыльной стороны корпуса расположен выход шнура электропитания сетевые предохранители плавкие вставки на рабочий ток 6а предназначены для разрыва цепей питания в случае нарушения основной изоляции в случае сокращения путей прохождения тока при коротком замыкании с целью защиты персонала от поражения электрическим током 14
- 6 блок автоматического управления совокупность электронных пневмомеханических устройств обеспечивающих взаимодействие узлов и механизмов вулканизатора в соответствии с программой управления основой блока является однокристальный микроконтроллер с энергозависимым пзу 14
- 7 верхний и нижний прижимы представляют из себя металлические площадки овальной формы со встроенными электронагревательными элементами и терморегуляторами рабочие поверхности прижимов образованы пневмокамерами которые под воздействием сжатого воздуха изменяют свою форму тыльная сторона прижима образована металлическим кожухом на котором установлены крепёжные элементы периферия прижима обрамлена бандажом из материала с низкой теплопроводимостью нагревательные элементы прижимов вулканизатора оснащены термопредохранителями срабатывающими при выходе из строя терморегулятора замена термопредохранителей и терморегуляторов осуществляется в сервисных центрах 14
- 8 нижний прижим установлен на опорную скобу конструкция опорной скобы легкосъёмная облегчающая установку шин для ремонта и снятие их с вулканизатора 14
- Завёрнутый по часовой стрелке до упора винт соответствует минимальному расходу масла регулировка содержания масла осуществляется согласно описания методики в разделе 6 14
- 1 распакуйте вулканизатор а при установке вулканизатора на столе либо на верстаке его необходимо разместить таким образом чтобы передний край нижней плиты монтажной стойки совпадал с кромкой стола и слева и справа от вулканизатора на столе было место для размещения ремонтируемого изделия закрепите вулканизатор в эксплуатационном положении при помощи 4 х болтов или шпилек 15
- В процессе эксплуатации вулканизаторов могут возникнуть затруднения характер которых и рекомендации по преодолению приведены ниже 15
- Возможные неисправности и методы их устранения 15
- Для обеспечения сохранности при хранении и транспортировке вулканизатор упаковывается в индивидуальную транспортную тару представляющую из себя ящик из гофрокартона охваченный реечным каркасом ошинкованным пластиковой лентой сам вулканизатор закрепляется на жёстком дощатом основании неокрашенные узлы и детали консервируются и укрываются полиэтиленом для исключения перемещений между стенками ящика и вулканизатором укладываются прокладки из гофрокартона и пенополистирола 15
- Конструкция упаковки допускает складирование не более 1 ряда в высоту 15
- Конструкция упаковки может быть изменена изготовителем при условии сохранения её защитных свойств 15
- Подготовка к работе и порядок работы с вулканизатором 15
- Разрушение фрагментов упаковки как правило свидетельствует о нарушении условий транспортировки и хранения и может являться основанием для отклонения претензий по комплектности и состоянию вулканизаторов 15
- Упаковка 15
- Техническое обслуживание вулканизатора 17
