СибЕК Фаворит-Премиум [12/36] Внешний вид стенда

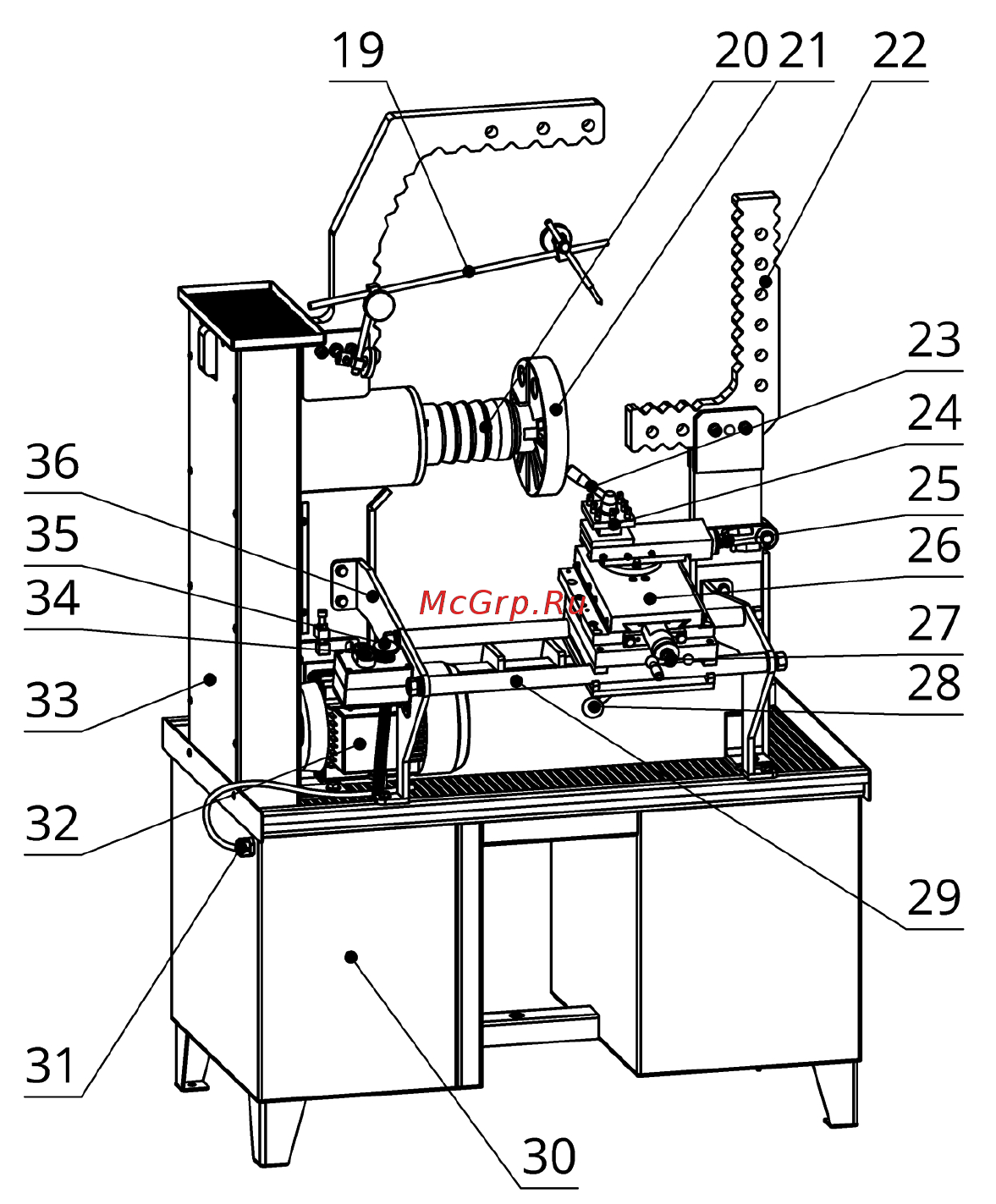

Внешний вид стенда

Рис. 2.

19 – указатель биения; 20 – вал шпинделя с опорными выступами; 21 –

план-шайба; 22 – левый упор; 23 – ручка крепления резцедержателя; 24

– резцедержатель; 25 – винт продольной подачи; 26 – суппорт; 27 – винт

поперечной подачи; 28 – ручка крепления каретки; 29 – направляющие

каретки; 30 – корпус стенда; 31 – сетевой ввод; 32 – электродвигатель при-

вода шпинделя; 33 – защитный кожух привода; 34 – кнопки «Пуск/Стоп»

привода шпинделя; 35 – кнопка аварийной остановки; 36 – кронштейн то-

карного модуля.
