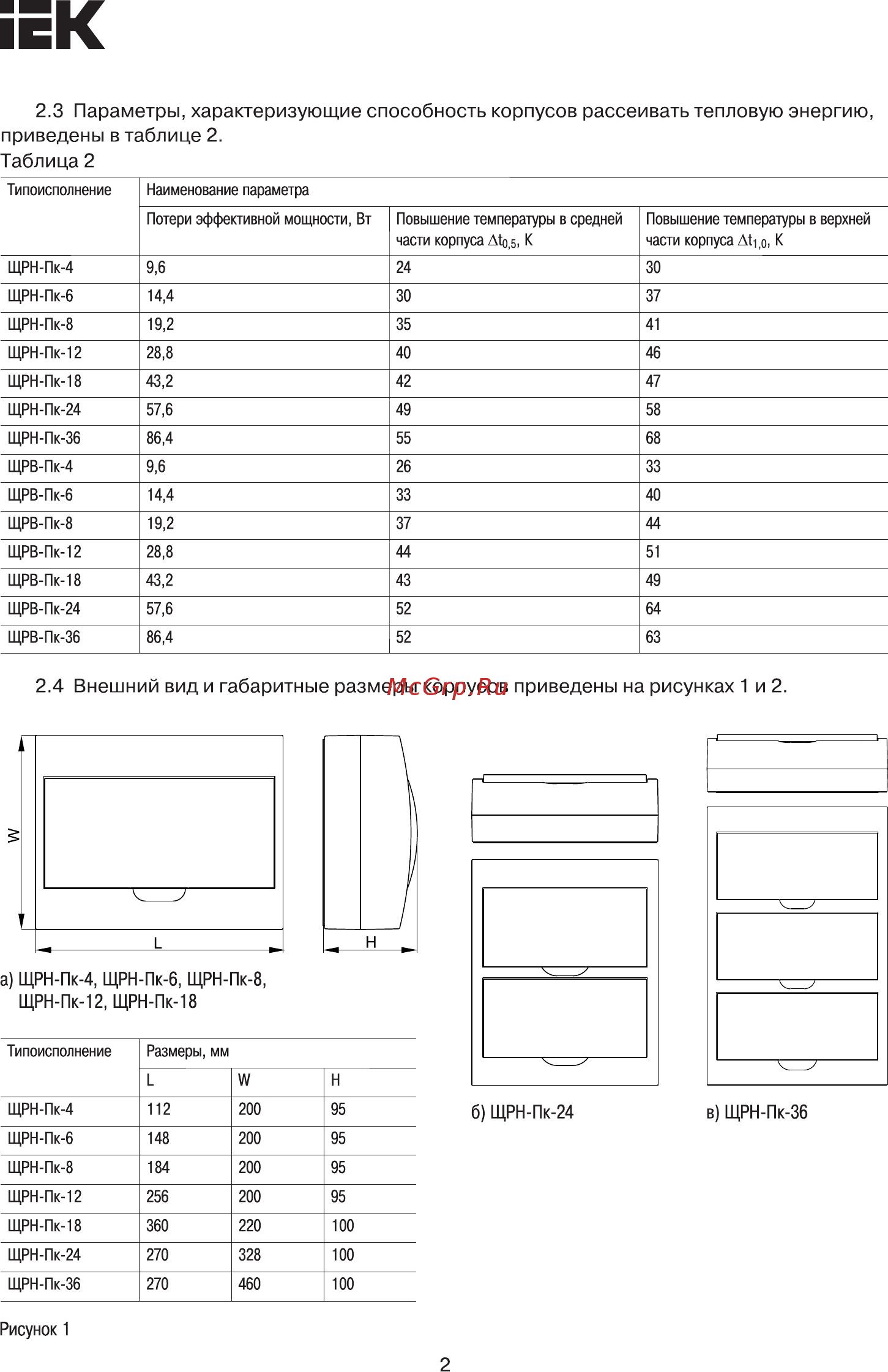

2 3 Параметры характеризующие способность корпусов рассеивать тепловую энергию приведены в таблице 2 Таблица 2 Типоисполнение Наименование параметра Потери эффективной мощности Вт Повышение температуры в средней Повышение температуры в верхней части корпуса Д б К части корпуса Д о К 30 ЩРН Пк 4 9 6 24 ЩРН Пк 6 14 4 30 37 ЩРН Пк 8 19 2 35 41 ЩРН Пк 12 28 8 40 46 ЩРН Пк 18 43 2 42 47 ЩРН Пк 24 57 6 49 58 ЩРН Пк 36 86 4 55 68 ЩРВ Пк 4 9 6 26 33 ЩРВ Пк 6 14 4 33 40 44 ЩРВ Пк 8 19 2 37 ЩРВ Пк 12 28 8 44 51 ЩРВ Пк 18 43 2 43 49 ЩРВ Пк 24 57 6 52 64 ЩРВ Пк 36 86 4 52 63 2 4 Внешний вид и габаритные размеры корпусов приведены на рисунках 1 и 2 а ЩРН Пк 4 ЩРН Пк 6 ЩРН Пк 8 ЩРН Пк 12 ЩРН Пк 18 Типоисполнение Размеры мм ь W Н ЩРН Пк 4 112 200 95 ЩРН Пк 6 148 200 95 ЩРН Пк 8 184 200 95 ЩРН Пк 12 256 200 95 ЩРН Пк 18 360 220 100 ЩРН Пк 24 270 328 100 ЩРН Пк 36 270 460 100 б ЩРН Пк 24 Рисунок 1 2
