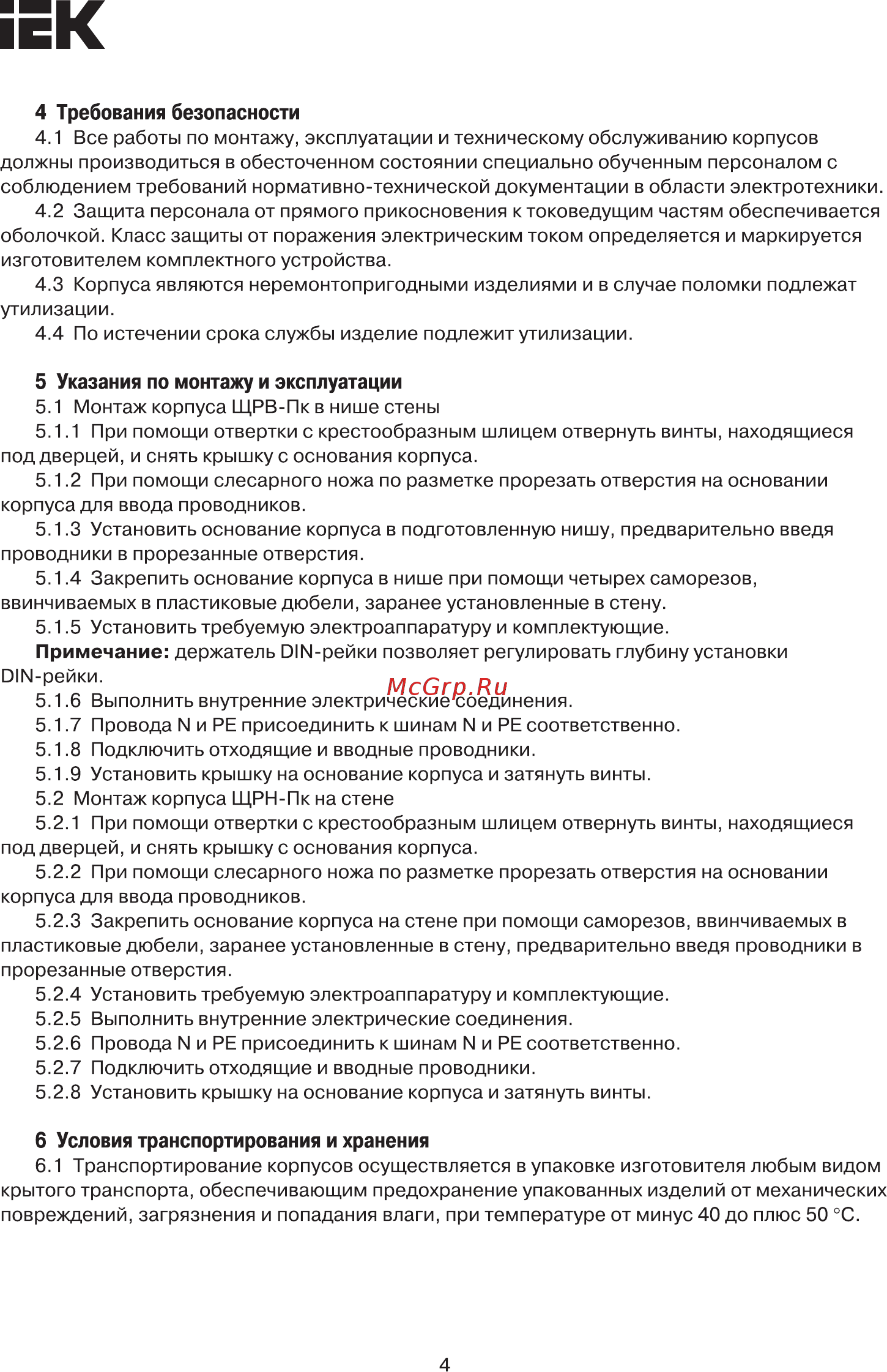

ЕК 4 Требования безопасности 4 1 Все работы по монтажу эксплуатации и техническому обслуживанию корпусов должны производиться в обесточенном состоянии специально обученным персоналом с соблюдением требований нормативно технической документации в области электротехники 4 2 Защита персонала от прямого прикосновения к токоведущим частям обеспечивается оболочкой Класс защиты от поражения электрическим током определяется и маркируется изготовителем комплектного устройства 4 3 Корпуса являются неремонтопригодными изделиями и в случае поломки подлежат утилизации 4 4 По истечении срока службы изделие подлежит утилизации 5 Указания по монтажу и эксплуатации 5 1 Монтаж корпуса ЩРВ Пк в нише стены 5 1 1 При помощи отвертки с крестообразным шлицем отвернуть винты находящиеся под дверцей и снять крышку с основания корпуса 5 1 2 При помощи слесарного ножа по разметке прорезать отверстия на основании корпуса для ввода проводников 5 1 3 Установить основание корпуса в подготовленную нишу предварительно введя проводники в прорезанные отверстия 5 1 4 Закрепить основание корпуса в нише при помощи четырех саморезов ввинчиваемых в пластиковые дюбели заранее установленные в стену 5 1 5 Установить требуемую электроаппаратуру и комплектующие Примечание держатель ПИМ рейки позволяет регулировать глубину установки 1М рейки 5 1 6 Выполнить внутренние электрические соединения 5 1 7 Провода Ы и РЕ присоединить к шинам М и РЕ соответственно 5 1 8 Подключить отходящие и вводные проводники 5 1 9 Установить крышку на основание корпуса и затянуть винты 5 2 Монтаж корпуса ЩРН Пк на стене 5 2 1 При помощи отвертки с крестообразным шлицем отвернуть винты находящиеся под дверцей и снять крышку с основания корпуса 5 2 2 При помощи слесарного ножа по разметке прорезать отверстия на основании корпуса для ввода проводников 5 2 3 Закрепить основание корпуса на стене при помощи саморезов ввинчиваемых в пластиковые дюбели заранее установленные в стену предварительно введя проводники в прорезанные отверстия 5 2 4 Установить требуемую электроаппаратуру и комплектующие 5 2 5 Выполнить внутренние электрические соединения 5 2 6 Провода Ы и РЕ присоединить к шинам М и РЕ соответственно 5 2 7 Подключить отходящие и вводные проводники 5 2 8 Установить крышку на основание корпуса и затянуть винты 6 Условия транспортирования и хранения 6 1 Транспортирование корпусов осуществляется в упаковке изготовителя любым видом крытого транспорта обеспечивающим предохранение упакованных изделий от механических повреждений загрязнения и попадания влаги при температуре от минус 40 до плюс 50 С 4
