Предупреждение: обслуживание и перемещение должно производиться квалифицированным персоналом. Используйте проушины
для поднятия горелки, чтобы исключить риск опрокидывания и падения горелки.

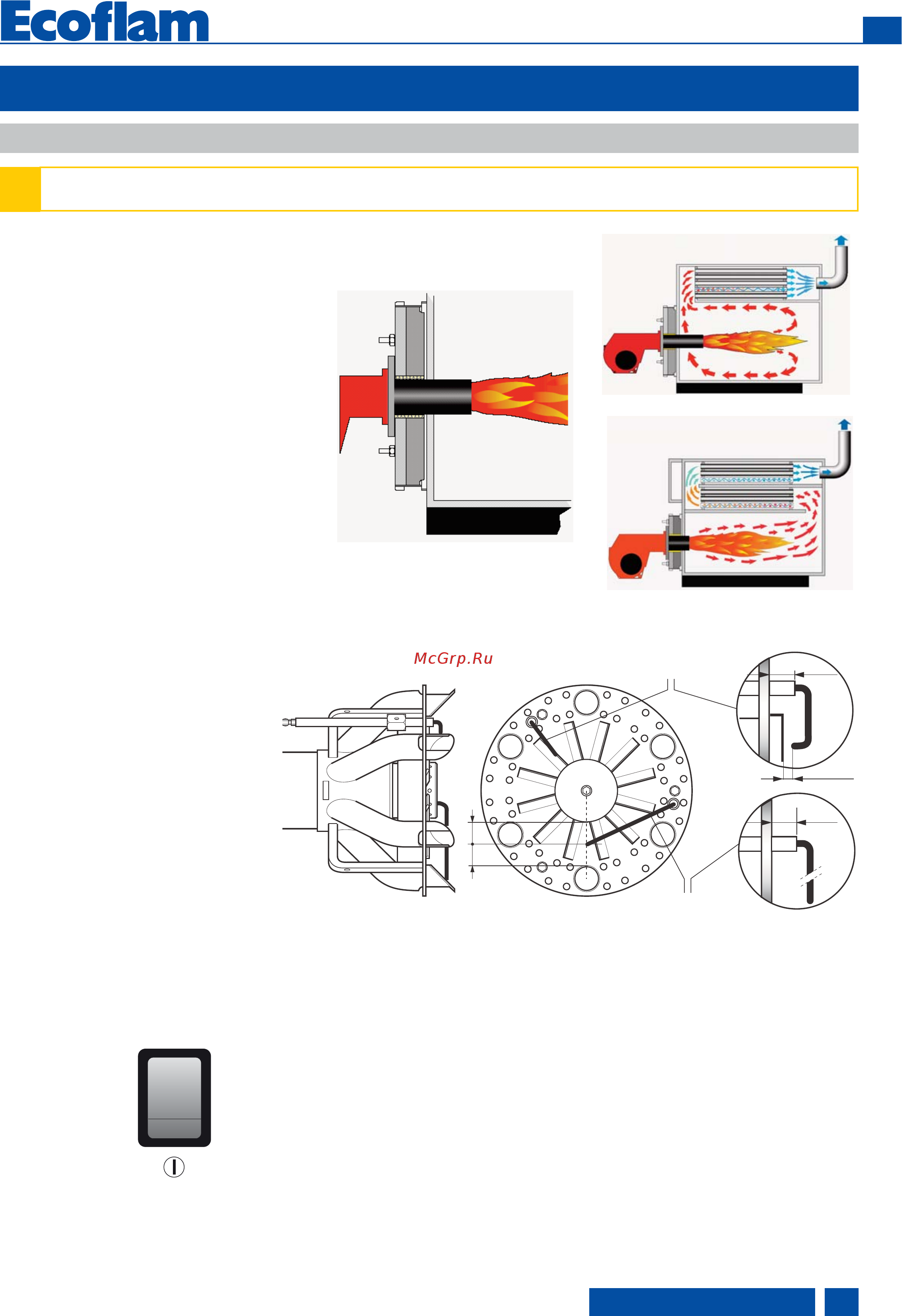

УСТАНОВКА
Установка горелки на котел
Для установки горелки на котел
просверлите плиту котла согласно
размерам, указанным в этой
инструкции, и вставьте горелку,
поднимая и перемещая ее с помощью
проушин.
Поместите прокладку на фланец
горелки и установите горелку в котел,
фиксируя гайками на болтах.
Пространство между жаровой трубой и
котлом должно быть заполнено
соответствующим изолирующим
материалом.
ФУТЕРОВКА ГОРЕЛКИ
Перед установкой горелки проверьте:
1. В зависимости от типа котла (котел с
реверсивной топкой или трехходовой)
проверьте глубину установки жаровой
трубы в соответствии с
рекомендациями производителя котла
или проконсультируйтесь с
производителем горелки.
2. Проверьте положение электродов
поджига и форсунки в головке горелки в
соответствии с заводскими установками
(см. рисунки). Регулировка
смесительного устройства / устройства
поджига в соответствии с выходной
мощностью котла будет производиться
при вводе горелки в эксплуатацию.
3. Проверьте, что головка
предварительно отрегулирована на
50%.
Положение электродов
0
I
ГЛАВНЫЙ
ВЫКЛЮЧАТЕЛЬ
0 - ВЫКЛ
1 - ВКЛ
4 mm
7 mm
Elettrodo di accensione
Elettrodo di rivelazione
"
"
7 mm
электрод
обнаружения
пламени
электрод розжига
420010521800
RU
www.ecoflam-burners.com
11
