Ecoflam BLU 3000.1 PR TC - VGD 40.100 [12/32] Установка
![Ecoflam BLU 3000.1 PR TC - VGD 40.100 [12/32] Установка](/views2/1490277/page12/bgc.png)
M
Air
Gas
313
160
142
141
120
150
314
349
151
100
143
To be supplied by the installer
To be supplied by the installer
100 Burner
120 Air damper
141 Ball valve
142 Gas filter
143 Antivibration coupling
144 Gas governor
150 Batterfly valve
151 Gas train Landis VGD....
160 Kit tightness control (optional)
313 Min.gas pressure switch
314 Max.gas pressure switch (optional)
349 Air/gas damper motor
144
12
www.ecoflam-burners.com
RU
420010521800
УСТАНОВКА
Газовая линия
ГАЗОВЫЕ КЛАПАНЫ И ПРИБОРЫ
Газовые клапаны и приборы
используемые вместе с топкой будут
выбраны согласно определенным
требованиям, которые должны отвечать
горелке.
Необхоимо принять во внимание
следующие факторы:
ПРИМЕЧАНИЕ: Только газовые рампы,
собранные производителями горелок и
одобренные в соответствии с методами
испытания горелок.
EN676 наборы и принадлежности для
соответствия с нормами техники
безопасности.
ТЕСТИРОВАНИЕ ТИПА ГАЗА
Дополнительные наборы и
принадлежности должны быть
установлены установщиком в
соответствии с местными нормами
техники безопасности и правилами
методов работ.
Минимальное соединительное
давление должно быть расположено
выше газового клапана горелки для
соответствующей работы горелки.
ПРЕДУПРЕЖДЕНИЕ: перепад давление
газа должен быть меньше чем
распологаемое давление потока газа.
Для установки клапанов и приборов
необходимо соблюдать инструкции по
монтажу, предоставляемым
производителем (упакованы вместе с
оборудованием).
Газовая линия установленная с
горелкой должна быть расчитана в
соответствии с пропускной
способностью и распологаемым
давлением.
Для выбора номинального "DN" газовых
клапанов и приборов необходимо
соблюдать сопротивление дымохода
котла и перепад давления газов
горелки, клапанов и приборов.
ГАЗОВЫЕ КЛАПАНЫ И ПРИБОРЫ
Газовые клапана и приборы могут быть
соединены прямо с линией подачи газа.
Соблюдайте порядок и направление
потока(стрелка на корпусе).
Проверьте клапана и приборы и места
соединений на отсутствие грязи,
инородных веществ перед установкой и
первичным введением в эксплуатацию.
Для обеспечения благоприятных
условия для запуска расстояние между
горелкой и клапаном отключения газа
должно быть минимальным.
ПРОВЕРКА ГЕРМЕТИЧНОСТИ
Газовая линия, находящаяся над
газовыми лапанами горелки и
приборами должны быть установлены в
соответсвие с применимыми нормами,
должны быть проверены на отсутствие
утечек, должны быть обеспечена
вентиляцией и сертифицирована
компанией, установщиком газового
оборудования. Резьбовое и фланцевое
соединение должны быть проерены на
соответствующее натяжение (путем
проведения испытания на
герметичность). Испытание на утечку
должно быть проведено под давлением
с использованием одобренных
пенообразующих агентов,
которые не вызывают коррозию. Для
топки паровых котлов, результаты
испытания на утечку должны быть
соответственно сертифицированы.
УДАЛЕНИЕ ВОЗДУХА
Перед введением горелки в
эксплуатацию или после каких-либо
ремонтных работ, необходимо
обеспечить вентиляцией линию подачи
газа, газовых клапанов и проборов в
открытую атмосферу (например, с
помощью шланга), избегая опасности.
Ни в коем случае нельзя вентилировать
газовую линию в нагревательную или
топочную камеру.
Используйте пробную горелку, чтобы
убедиться, что газопроводящие
элементы освобождены от
воспламеняющейся газовой смеси.
ОПОРА
Клапаны приборы должны быть
оснащены складными подъемными или
подобными устройствами во время и
после установки (например, на фильтре
или клапане).
СТЫКИ
Рекомендуется предусматривать
удобное для отсоединения место стыка
газопровода (с плоскими уплотняющими
поверхностями), чтобы облегчить
ремонтные работы на котле и
обеспечить, при необходимости,
возможность поворота дверцы котла
наружу.

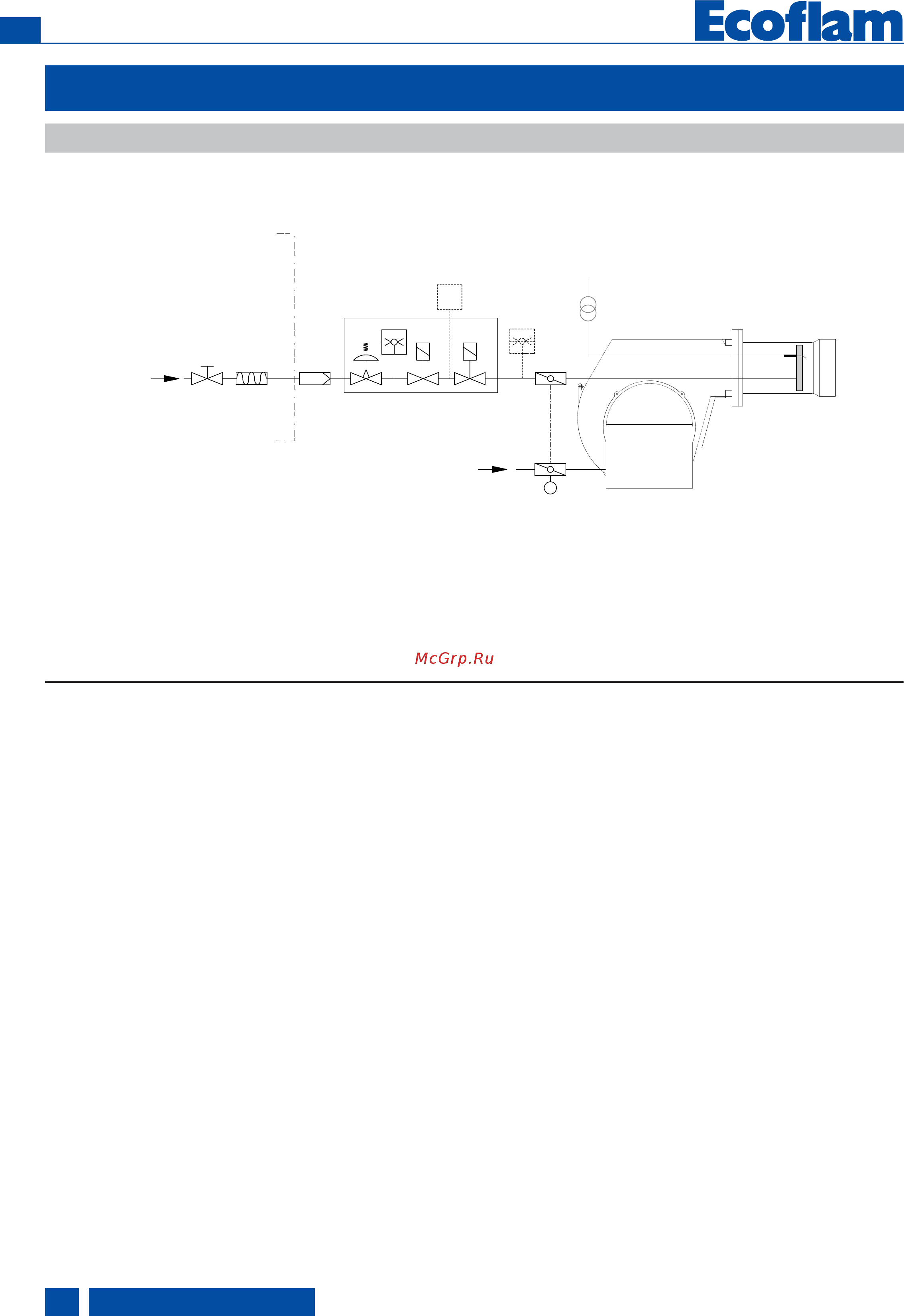

СХЕМА СОЕДИНЕНИЯ ДЛЯ ГОРЕЛОК С ГАЗОВОЙ
РАМПОЙ LANDIS VGD...
• мощность горелки
• противодавление в топке
• перепад давления газов головки
горелки
• перепад давления газов газовых
клапанов и приборов.
