![Ecoflam BLU 3000.1 PR TL - VGD 40.100 [6/40] Posizione degli elettrodi](/img/pdf.png)

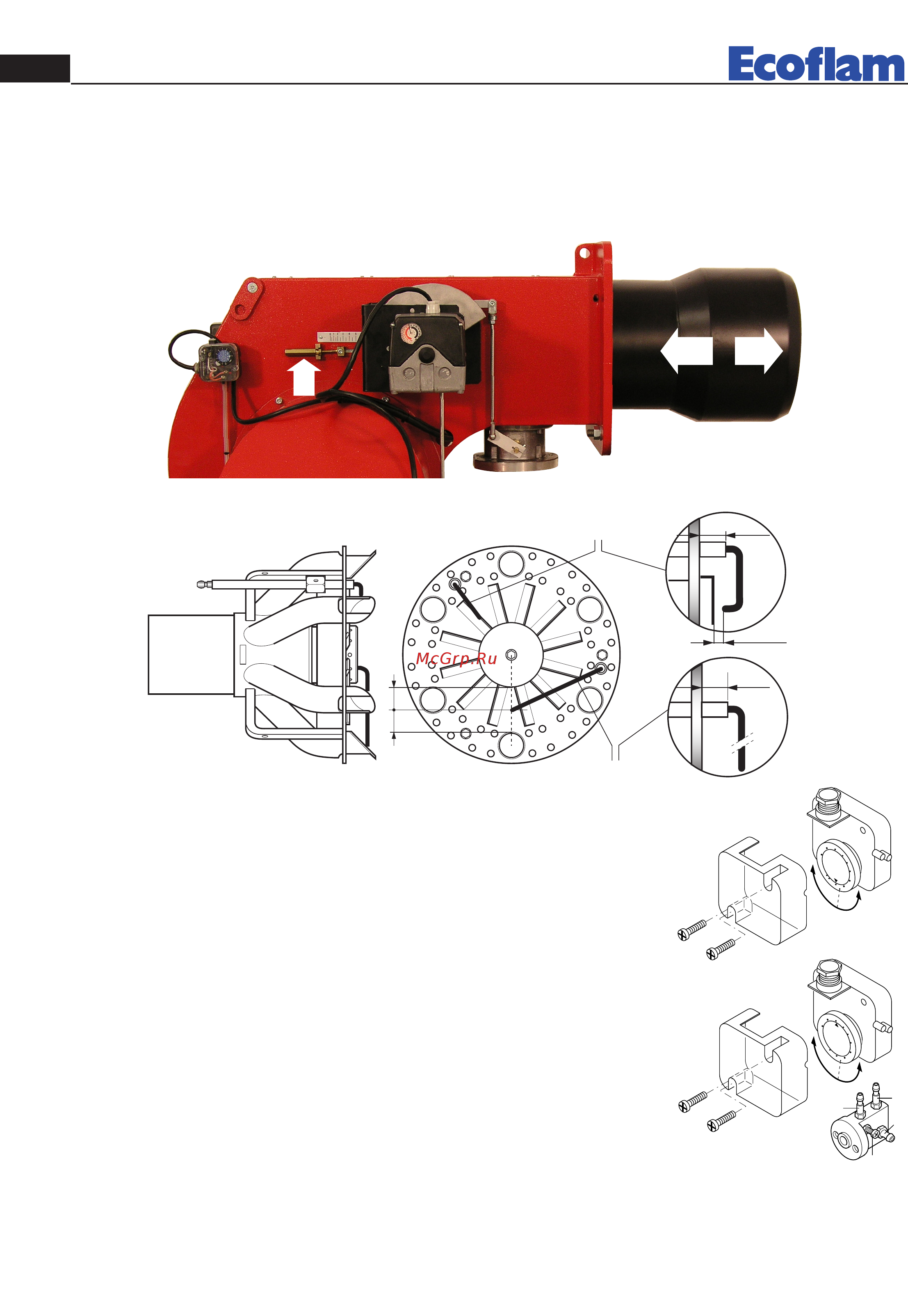

Ecoflam BLU 3000.1 PR TL - VGD 40.100 [6/40] Posizione degli elettrodi
![Ecoflam BLU 3000.1 PR TL - VGD 40.100 [6/40] Posizione degli elettrodi](/views2/1490278/page6/bg6.png)
6
420010290100 BLU 3000.1 PR - BLU 4000.1 PR
IT
TARATURA DEL PRESSOSTATO GAS DI MINIMA PRESSIONE
- svitare le viti I e L e togliere il coperchio M
- posizionare il regolatore N ad un valore pari al 60% della pressione nominale di alimenta-
zione gas (es.: per gas metano press. nominale =20 mbar; regolatore posizionato al
valore 12 mbar; per G.P.L. pressione nominale G30-G31 30/37 mbar regolatore posi-
zionato al valore di 18 mbar)
- rimontare il coperchio M e riavvitare le viti I e L
TARATURA DEL PRESSOSTATO ARIA
- svitare le viti A e B e togliere il coperchio C
- tarare il pressostato aria al minimo, ruotando il regolatore D in posizione 1.
- avviare il bruciatore e impostare il funzionamento in 1° stadio (1 fiamma).
- verificare la corretta combustione.
- con l’ausilio di un cartoncino ostruire progressivamente il condotto di aspirazione
dell’aria fino ad ottenere un aumento del valore di CO
2
di circa 0,5÷0,8 %, oppure,
se si dispone di un manometro collegato alla presa di pressione E, fino ad ottenere
una diminuzione di 0,1 mbar (~10 mm C.A.).
- aumentare lentamente il valore di taratura del pressostato, fino a causare lo spegnimento
in blocco del bruciatore.
- togliere l’ostruzione al condotto di aspirazione aria e rimontare il coperchio C.
- ripristinare il funzionamento del bruciatore agendo sul pulsante di sblocco dell’apparecchiatura.
N.B.) - La pressione misurata alla presa E deve rientrare nel campo di lavoro del pressostato. Se ciònon fosse. allenta-
re il dado di bloccaggio alla base della vite F ed agire gradualmente sulla stessa; in senso orario per diminuire la pres-
sione, antiorario per aumentarla. Al termine della regolazione, ribloccare il dado di bloccaggio.
2,5
5
10
1
5
5
0
2
5
3
5
3
0
40
4
5
20
0,4
0,6
0,9
3
,0
1,5
2
,1
1,8
2,4
2,7
1
,2
I
L
M
N
A
B
C
D
E
F
G
H
pressostato gas
pressostato aria
REGOLAZIONE DELLA COMBUSTIONE
ATTENZIONE: Ai fini di una corretta regolazione della combustione e della portata termica, queste vanno eseguite
contemporaneamente ad una analisi dei fumi, da effettuarsi con strumenti appositi, controllamndo che i valori riscon-
trati siano corretti e rispondenti alle normative di sicurezza in vigore. Le operazioni di rgolazione debbono essere effet-
tuate da personale qualificato ed autorizzato dalla Ecoflam Bruciatori S.p.A.
REGOLAZIONE TESTA DI COMBUSTIONE
4 mm
7 mm
Elettrodo di accensione
Elettrodo di rivelazione
"
"
7 mm
POSIZIONE DEGLI ELETTRODI
+
-
