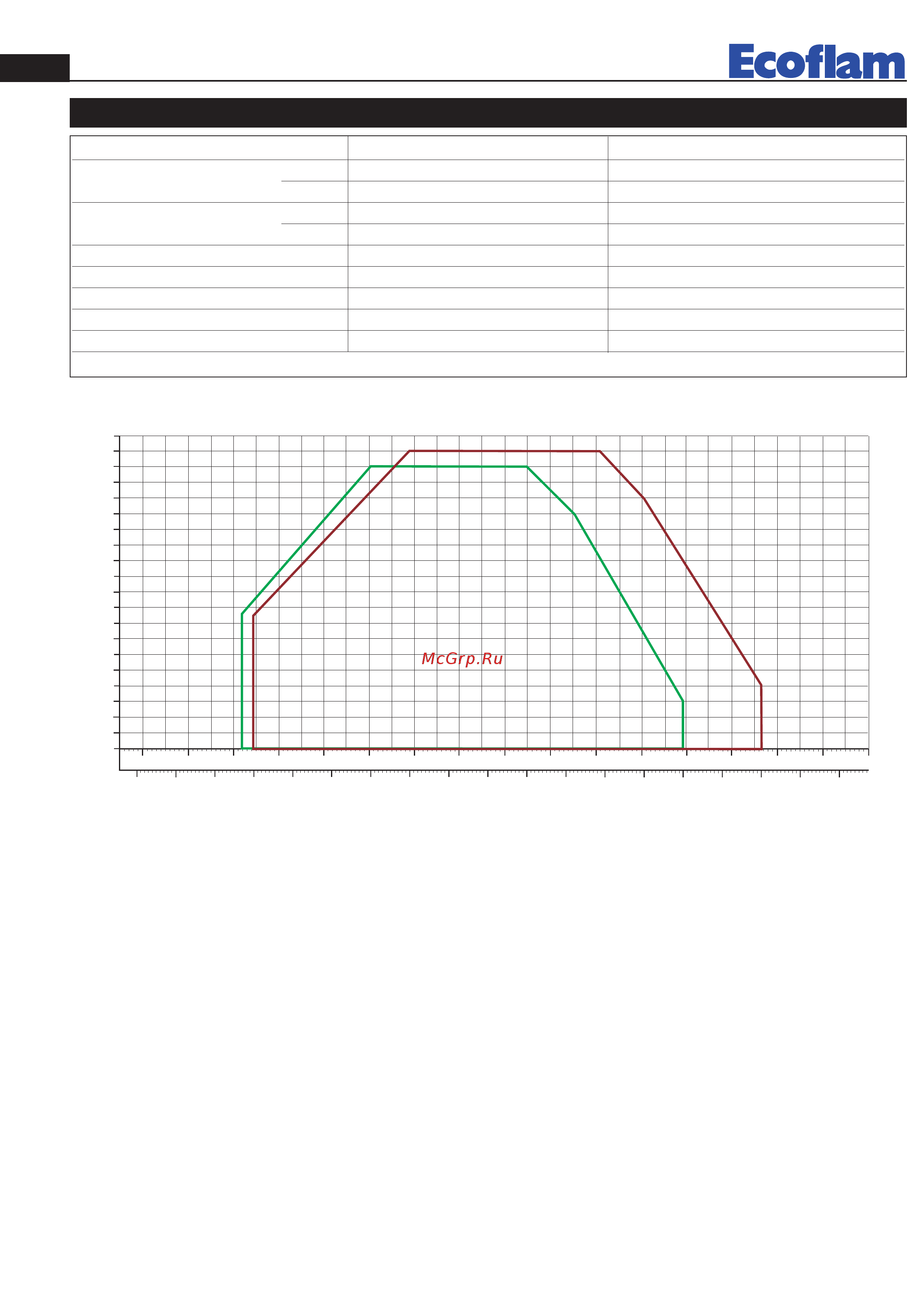

Ecoflam BLU 18000.1 PR Four Head [2/28] Technical data
![Ecoflam BLU 18000.1 PR Four Head [2/28] Technical data](/views2/1490371/page2/bg2.png)
2
420010258900 BLU 15000.1 - 18000.1 PR
EN
mbar
2000 3000 4000 5000 6000 7000 8000 9000 10000
10
12
14
16
1000
2000 3000
1000
18
20
22
11000
0
2
4
6
8
24
26
28
30
12000
kW
13000
32
34
36
38
40
kcal/h
x 1000
4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000 15000 16000 17000
14000 15000 16000 17000
18000
19000
BLU 15000.1 PR
BLU 18000.1 PR
combustion chamber pressure
capacity
TECHNICAL DATA
MODELS BLU 15000 .1 BLU 18000.1
Thermal power max. kcal/h 12.931.000 14.655.000
kW 15.000 17.000
Thermal power min. kcal/h 3.181.000 3.448.270
kW 3.690 4.000
Gas pressure mbar 125÷700 175÷700
Feeding power 50 Hz V 230/400 230/400
Fan motor kW 45 55
Rpm Nº 2.800 2.800
Ignition transformer kV/mA 8/20 8/20
Fuel : Natural gas = 35,9 Mj / Nm
3
= 8.600 kcal / Nm
3
WORKING FIELDS
