26
420010288700 BLU 1700.1 PR - BLU 2000.1 PR
ES
SOLO PARA EQUIPOS DE CONTROL LLAMA LGB 22
En caso de bloqueo del quemador, es disponible la indicación del origen del bloqueo. Actuar de la manera siguiente:
con el quemador en seguridad (LED rojo encendido) presionar por más de tres segundos el botón de rearme manual y
aflojarlo. El LED rojo empezará a encenderse de luz intermitente, según la lista siguiente de códigos de error:
Descripción
Remover la tapa para acceder a las levas de regulación.
La regulación de las levas tiene que ser efectuada con su apropiada llave de
suministro. Descripción:
I - Leva de regulación abertura del cierre del aire en potencia máx.
II - Leva de regulación de la posición del cierre al apagado (cierre)
III - Leva de regulación de la posición de abertura en 1a llama
(potencia mín.)
V - No utilizar

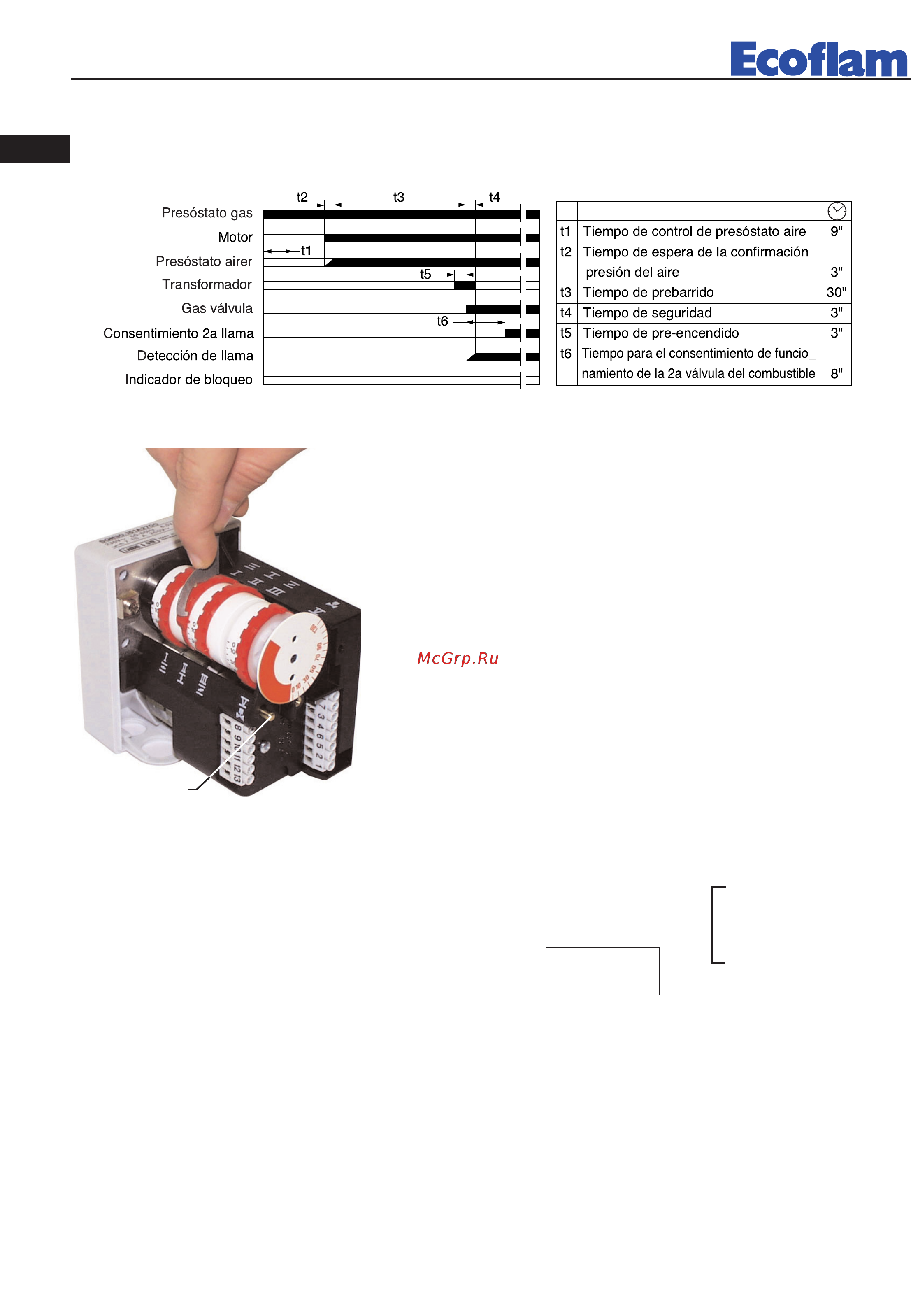

SERVOMOTOR DEL CIERRE DEL AIRE LANDIS & STAEFA SQN 30 251A2700
BOTÓN DE DESBLO-
QUEO MANUAL
Para calcular la potencia de funcionamiento, en kW, del quemador, proceder de la
manera siguiente : Comprobar al contador la cantidad de litros suministrados y la dura-
ción, en segundos, de la lectura, luego proceder al calculo de la potencia con la formula
siguiente:vd
CALCULO DE LA POTENCIA DE FUNCIONAMIENTO DEL QUEMADOR
e
x f = kW
s
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
e = Litros de gas
s = Tiempo en segundos
