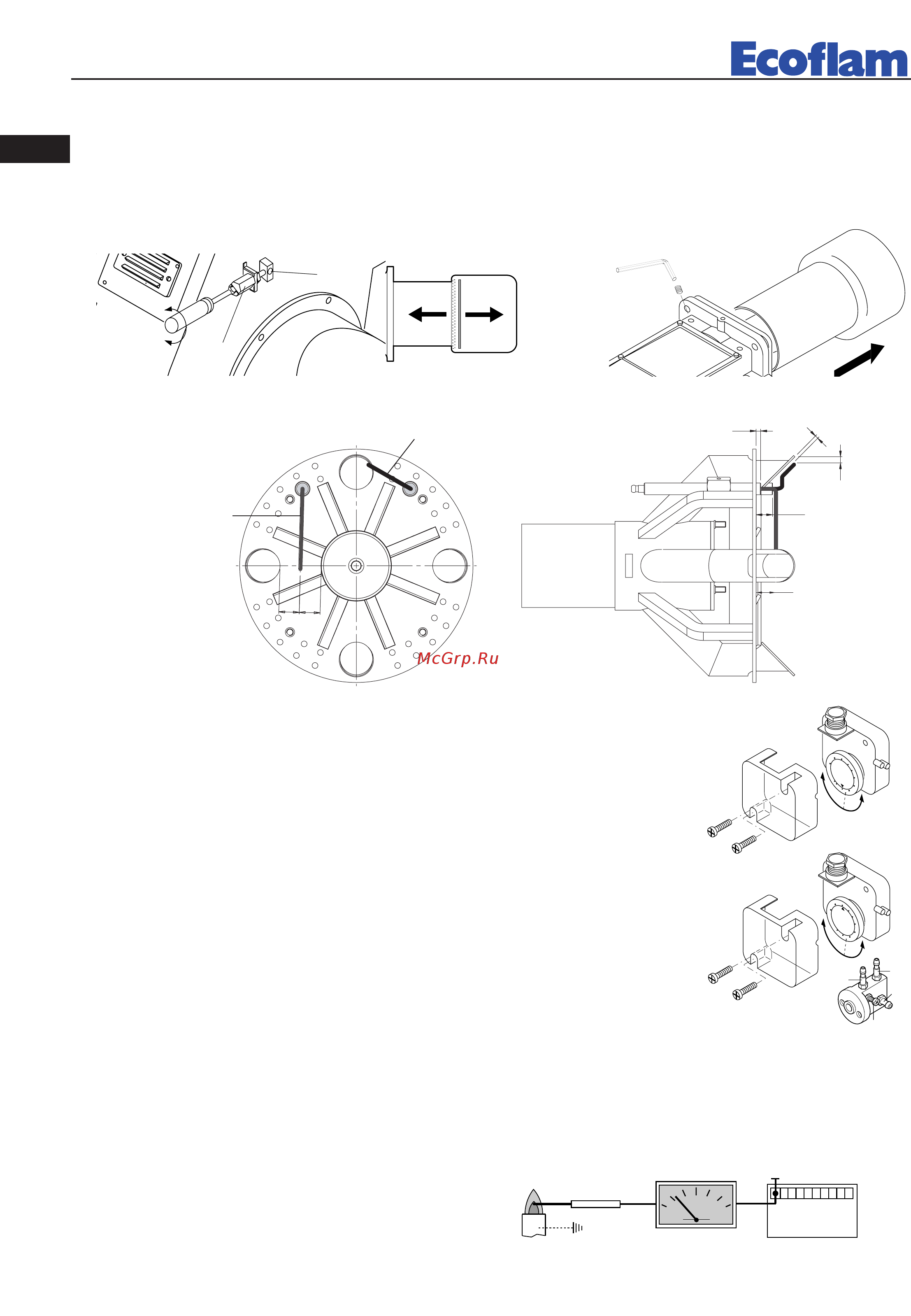

28
420010288700 BLU 1700.1 PR - BLU 2000.1 PR
ES
REGULACION CABEZA DE COMBUSTION
La regulación de la posición de la cabeza de combustión es efectuada para obtener el mejor rendimiento de la combu-
stión. En caso de instalaciones con caudales mínimos, la cabeza es arredrada, con caudales máximos es adelantada.
Ejecución: - aflojar el tornillo A de fijación.
- por medio de un destornillador rodar el tornillo B hasta conseguir la posición que se necesita.
- atornillar el tornillo A.
—
+
B
A
+
--
DESMONTAJE DEL TUBO DE LLAMA
REGLAJE DEL PRESOSTATO GAS DE MÍNIMA PRESIÓN
Destornillar y quitar la tapa M. - Posicionar el regulador N a un valor igual al 60% de la presión
nominal de alimentación el gas (ej. para gas nat. con pres. nom. de alim. de 20 mbar, regula-
dor regulado al valor de 12 mbar; para G.P.L. con pres. nom. de alim. G30-G31 30/37
mbar, regulador regulado al valor 18). - Remontar la tapa M y fijarla
REGULACIÓN DEL PRESOSTATO DEL AIRE
Destornillar los tornillos A y B y quitar la tapa. Regular el presostato del aire al mínimo
rodando el regulador en la posición 1. Arrancar el quemador en baja llama y comprobar que la
combustión sea correcta. Por medio de una tarjeta, obstruir progresivamente el conducto de
aspiración del aire, hasta obtener un aumento de CO2 del 0,5÷0,8% o bien, al disponer de
un manometro conectado a la toma de presión E, hasta obtener una caída de presión de 1
mbar (10 mm C.A.). Aumentar progresivamente el valor de la regulación del presostato
hasta que el quemador se para en seguridad. Quitar la obstrucción y atornillar la tapa,
luego arrancar el quemador presionando el botón de rearme del equipo de control.
Nota: La presión medida a la toma del aire E debe estar dentro de los limites del campo de trabajo del pre-
sostato. En caso contrario, destornillar la tuerca de bloqueo del tornillo F y rodarlo progresivamente: a la
derecha para disminuir la presión; a la izquierda para aumentarla. Al final atornillar la tuerca de bloqueo.
2,5
5
10
1
5
50
2
5
3
5
3
0
40
4
5
20
0
,4
0,6
0
,9
3
,0
1,5
2
,
1
1
,8
2,4
2
,7
1,2
I
L
M
N
A
B
C
D
E
F
G
H
CORRIENTE DE IONIZACIÓN
LANDIS & STAEFA
1
LGB21-LGB22 min. 3 µA
LMG21-LMG22 min. 2 µA
Con el quemador apagado, conectar un microamperó-
metro en corriente continua y escala 0÷50 o 0÷100
µA. Con el quemador funcionante y debidamente
regulado, el valor leído debe ser estable y nunca infe-
rior a 3 µA.
POSICIÓN DE LOS ELECTRODOS
3
+
1
0
=
=
5
41
1
+
0
4
1+
0
61
Electrodo de encendido
Sonda de ionización
