21
420010263000 BLU 500.1 ÷ 1200.1 PAB
FR
BRULEURS VERSION "PAB" ASSEMBLAGE ET REGLAGE DE LA RAMPE GAZ
Monter la rampe gaz sur le brûleur en serrant les 4 vis de la bride et en faisant attention au positionnement correct du
joint (O-ring).
Raccorder électriquement la rampe gaz par l'intermédiaire de la prise à 6 broches.
Démarrer le brûleur (il a été testé en usine et est par conséquent pré réglé) et vérifier l'étanchéité des raccordements gaz
de l'installation.
Afin d'adapter le brûleur à la puissance de la chaudière agir comme suit:
Grande flamme
1. Amener le brûleur à la 2
ème
allure (grande flamme) la position du volet d'air doit être imposée à 75° (ouverture maxi-
male, pour réguler le débit d'air, agir sur la position de la tête de combustion.
Seulement dans des cas particuliers il sera nécessaire de réduire le débit d'air en 2
ème
allure en fermant l'aspiration.

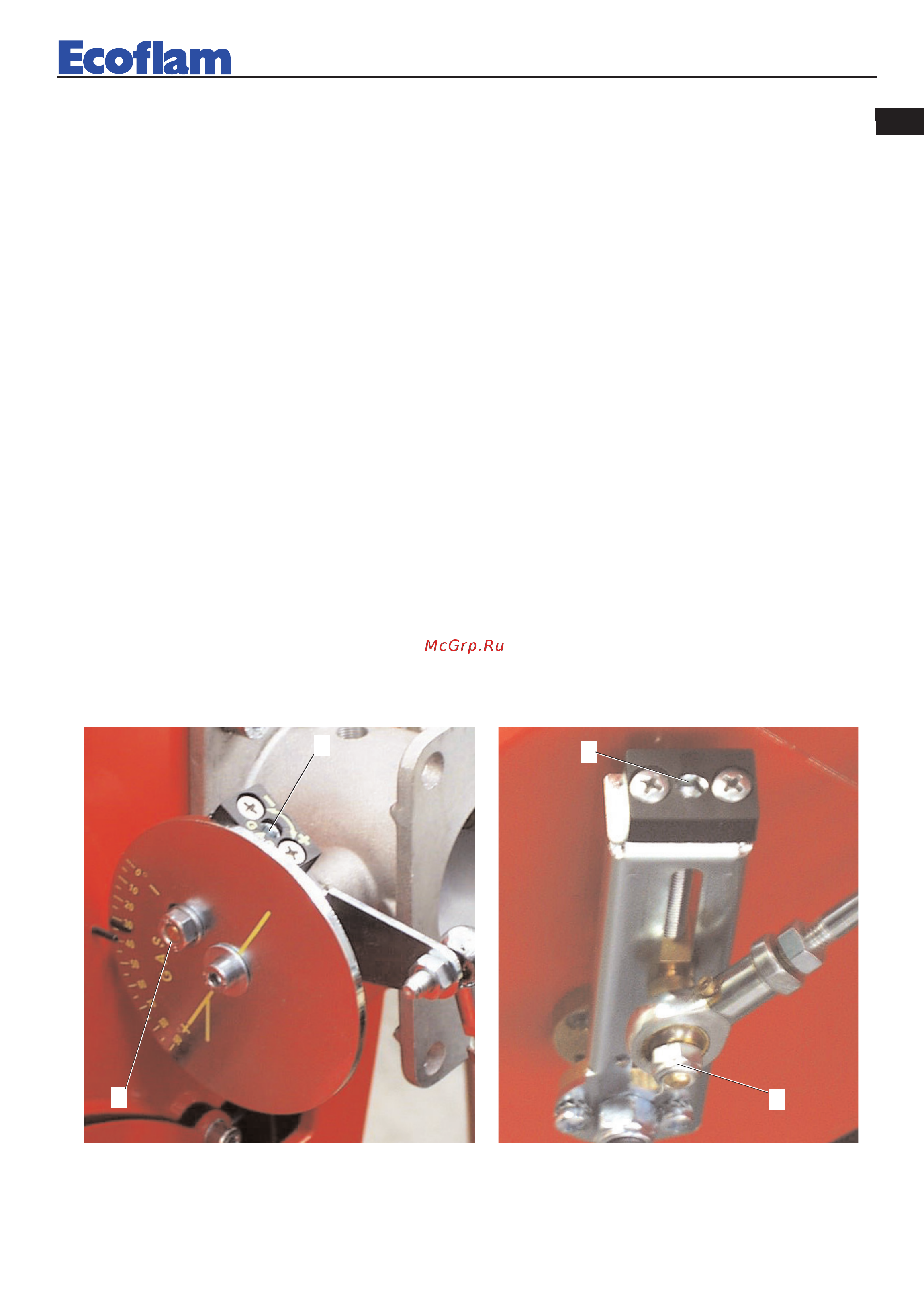

2. La position du papillon de la vanne gaz devra être inférieure à 90° (habituellement à 85°, il est important de ne pas
être supérieur à 90° pour avoir une combustion optimale pendant le passage de la 2
ème
à la 1
ère
allure). Corriger éventuel-
lement cette position en agissant sur la vis 1 après avoir dévisser l'écrou 2.
3. Régler le débit de gaz en 2
ème
allure par l'intermédiaire du stabilisateur de pression de gaz (détendeur) ou en agissant
sur la vanne de réglage du gaz.
Petite flamme
4. Sélectionner la position de premier étage sur le servomoteur (normalement compris entre 10 et 30°) sur la base d'une
diminution de la puissance demandée et commuter le brûleur en 1ère allure (petite flamme).
5. Régler le débit de gaz pour obtenir la combustion optimale en faisant varier la position de la vanne papillon
par l'intermédiaire de la vis 3, après avoir dévisser l'écrou 4.
Opérations finales
6. Amener le brûleur en 2
ème
allure (grande flamme) et éventuellement repositionner la vanne papillon comme indiqué
en 2.
7. Si nécessaire, répéter encore les opérations décrites aux points 5 et 6 pour obtenir la position exacte de la vanne papil-
lon, aussi bien en grande et en petite allure.
8. Resserrer tous les écrous de blocage.
4
3
2
1
