420010263000 BLU 500.1 ÷ 1200.1 PAB
IT
pag.7

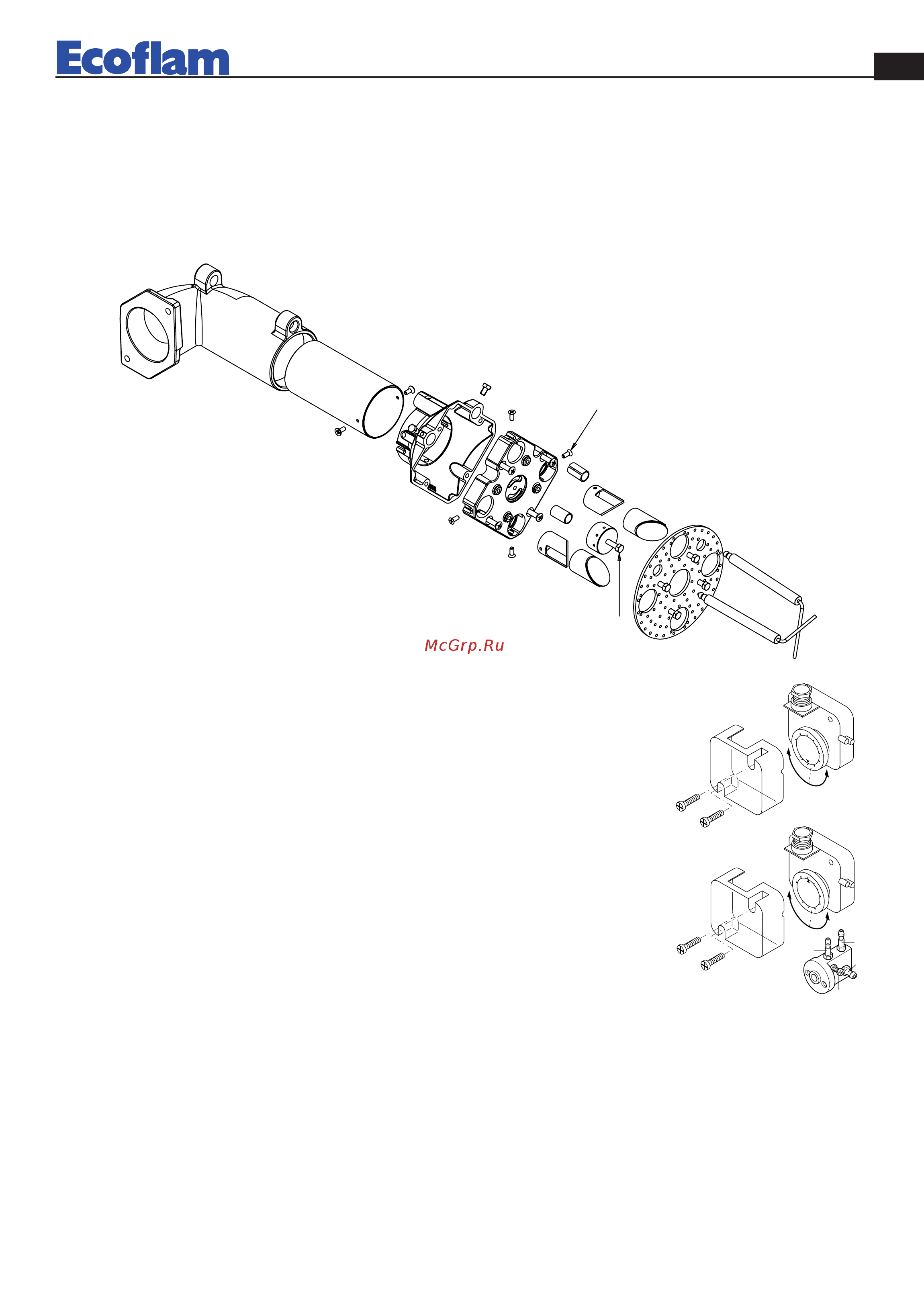

Per trasformare il bruciatore da Metano a G.P.L. eseguire le seguenti operazioni :
- Rimuovere il boccaglio. - Rimuovere l’elettrodo di accensione. - Sostituire i 4 diffusori (solo 700.1, 1000.1, 1200.1)
con quelli G.P.L. agendo sulle viti A. - Sostituire il Nasello con quello G.P.L. agendo sulla vite B. - Rimontare corret-
tamente l’elettrodo di accensione. - Sostituire il boccaglio con quello G.P.L.
TRASFORMAZIONE DA METANO A G.P.L.
A
B
TARATURA DEL PRESSOSTATO GAS DI MINIMA PRESSIONE
Svitare le viti I e L e togliere il coperchio M. posizionare il regolatore N ad un valore
pari al 60% della pressione nominale di alimentazione gas (es.: per gas metano press.
nominale =20 mbar; regolatore posizionato al valore 12 mbar; per G.P.L. pressione
nominaleG30-G31 30/37 mbar regolatore posizionato al valore di 18 mbar). - rimonta-
re il coperchio M e riavvitare le viti I e L.
REGOLAZIONE DEL PRESSOSTATO ARIA
Svitare le viti A e B e rimuovere il coperchio C. - Regolare il pressostato aria al minimo
ruotando il regolatore D in posizione 1. - Avviare il bruciatore ed impostare il funziona-
mento in 1° stadio (1 fiamma) verificando che la combustione sia corretta. Servendosi
di un cartoncino, ostruire progressivamente il condotto di aspirazione aria, sino ad otte-
nere un aumento del valore della CO
2
pari al 0,5÷0,8% oppure, se si dispone di un
manometro collegato alla presa di pressione E, sino ad ottenere una diminuzione di
pressione di 1 mbar (10 mm C.A.). Aumentare progressivamente il valore di taratura del
pressostato sino a causare lo spegnimento in blocco del bruciatore. Rimuovere l’ostru-
zione dal condotto, rimontare il coprechio C e ripristinare il funzionamento del brucia-
tore agendo sul pulsante di riarmo del blocco dell’apparecchiatura.
NB: La pressione misurata alla presa E deve rientrare nel campo di lavoro del pressostato. Se così non fosse, allentare
il dado di bloccaggio della vite F ed agire gradualmente sulla stessa: in senso orario per ridurre la pressione; in senso
antiorario per aumentarla. Al termine della regolazione fissare il dado.
2,5
5
10
15
5
0
25
3
5
3
0
40
45
20
0
,4
0,6
0
,9
3,0
1,5
2
,
1
1
,8
2,4
2
,7
1,2
I
L
M
N
A
B
C
D
E
F
G
H
