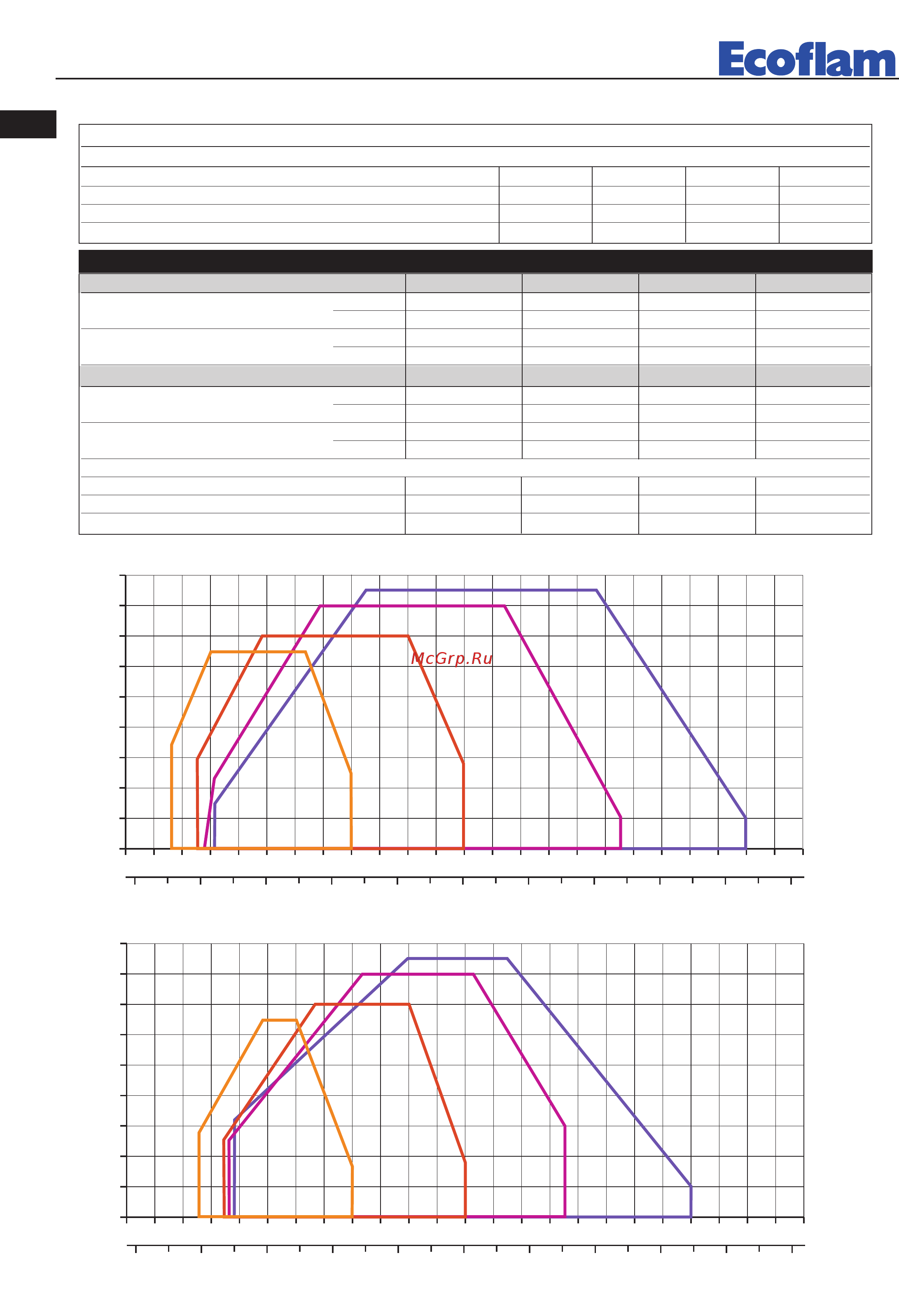

18
420010263000 BLU 500.1 ÷ 1200.1 PAB
FR
BLU (G20-G25) 500.1 P AB 700.1 P AB 1000.1 P AB 1200.1 P AB
Potencia térmica máx. kW 500 700 970 1200
kcal/h 430.000 602.000 836.200 1034.500
Potencia térmica mín. kW 180 225 245 260
kcal/h 155.170 194.000 211.200 224.140
BLU (G30-G31) 500.1 P AB 700.1 P AB 1000.1 P AB 1200.1 P AB
Potencia térmica máx. kW 500 700 875 1100
kcal/h 430.000 602.000 752.500 946.000
Potencia térmica mín. kW 230 270 280 290
kcal/h 197.800 232.200 240.800 249.400
Tension d’alimentation 50 HzV 230 / 400 230 / 400 230 / 400 230 / 400
Moteur kW 0,55 0,74 1,1 2,2
Tours par minute N° 2800 2800 2800 2800
CARACTERISTIQUES DU BRULEUR
CARACTERISTIQUES OPERATIONNELLES
Modele : BLU 500.1-700.1-1000.1-1200.1 PAB Famille du gaz - II 2Er 3P
G20 G25 G31 G30
Pression maximum mbar 25 - 45 35
Pression minimum mbar 17 - 25 20
Combustibile gas P.C.I. kcal/Nm
3
8.570 - 22.260 29.320
PLAGE DE TRAVAIL
Puissance
Contrepression en chambre de combustion
150100 200
200100 300 400 500 600 700 800 900 1000 1100
250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
0
1
2
3
4
5
6
7
8
9
mbar
kW
kcal/h
x 1000
Blu 500.1(G20-25) Blu 700.1(G20-25) Blu 1000.1(G20-25) Blu 1200.1(G20-25)
Puissance
Contrepression en chambre de combustion
150100 200
200100 300 400 500 600 700 800 900 1000 1100
250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
0
1
2
3
4
5
6
7
8
9
mbar
kW
kcal/h
x 1000
Blu 700.1 (G30-31)
Blu 1000.1 (G30-31)
Blu 1200.1 (G30-31)
Blu 500.1 (G30-31)
