32
420010263000 BLU 500.1 ÷ 1200.1 PAB
ES
LANDIS & STAEFA
1
LGB21-LGB22 min. 3 µA
LMG21-LMG22 min. 2 µA

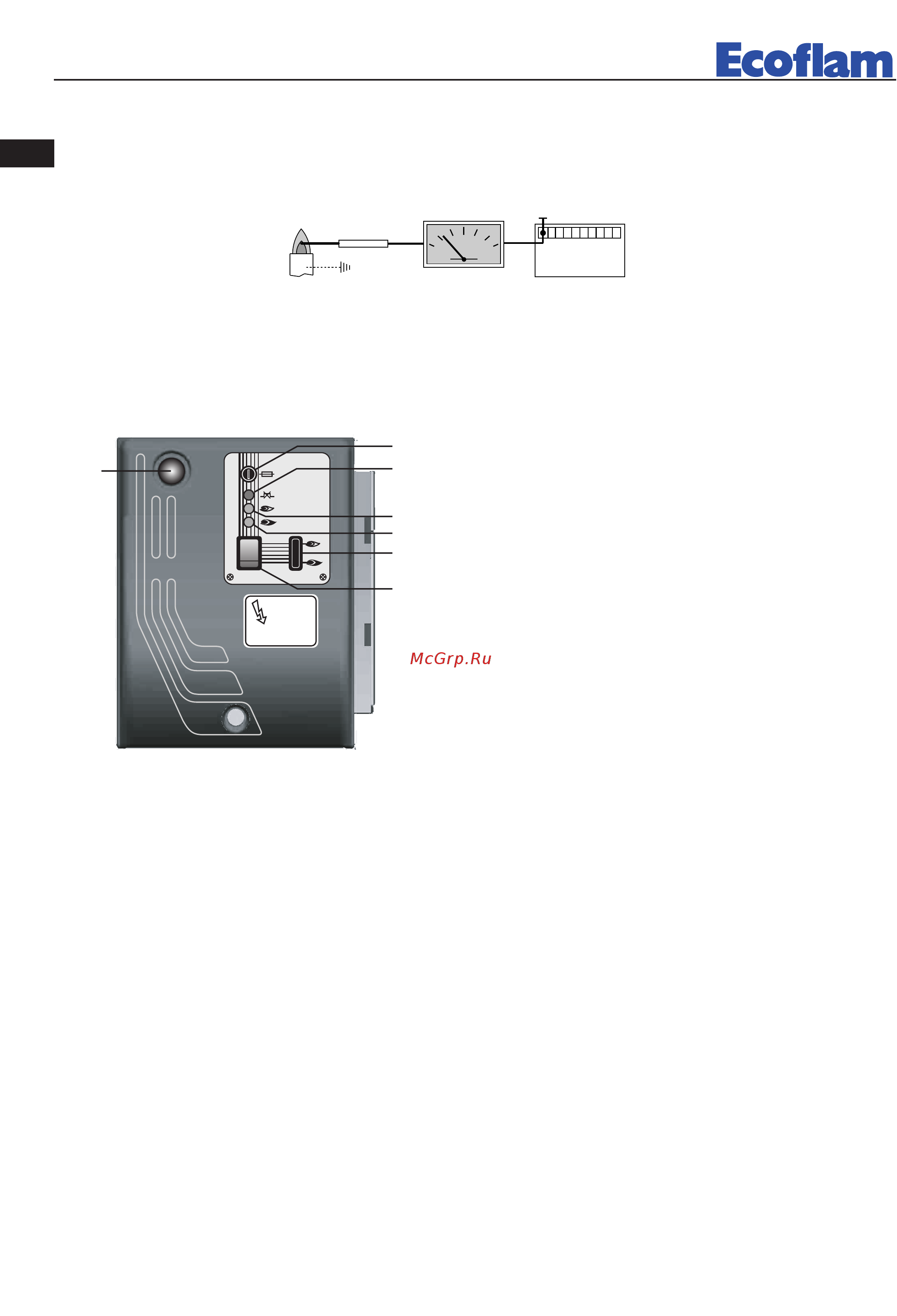

COMPROBACIÓN EQUIPO DE DETECCIÓN DE LLAMA
Con el quemador apagado, conectar un microamperómetro en corriente continua y escala 0÷50 o 0÷100 µA. Con el
quemador funcionante y debidamente regulado, el valor leído debe ser estable y nunca inferior a 3 µA.
1 - fusible
2 - espia de bloqueo rele termico
3 - Indicador del funcionamiento 1a llama
4 - Indicador del funcionamiento 2a llama
5 - Interruptor de 1a / 2a llama
6 - Interruptor I / O
7 - Pulsador de desbloqueo
0
I
1
2
6
3
5
4
7
0
1
2
0
1
2
DESCRIPCIÓN DEL CUADRO DE MANDOS DEL QUEMADOR
