Fluke 1524 [18/36] Рисунок 3 разъемы входа выхода 1524
![Fluke 1523 [18/36] Рисунок 3 разъемы входа выхода 1524](/views2/1004901/page18/bg12.png)
Прецизионный термометр, модели 1523, 1524
Установка
10
SAVE
NEXT
HOMELOG
RESET
ENTER
RECALL
HOLDSTATS
°
C
°
F
SETUP
TRENDmV
RS232
12
V DC
30 V MAX
T1 T2
1524
CALIBRATION
THERMOMETER
READOUT

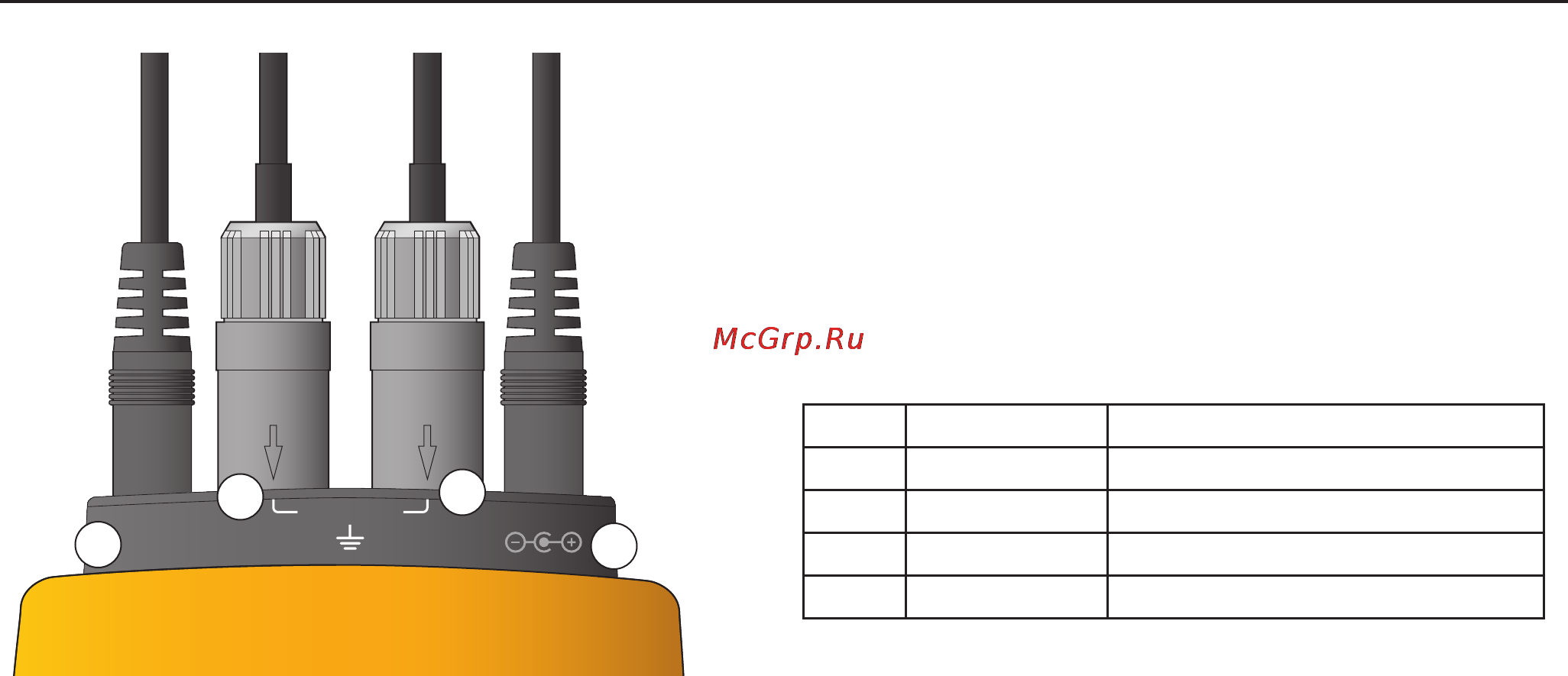

Рисунок 3 Разъемы Входа/Выхода - 1524
1524 Разъемы Входа/ВыходаТаблица 3
Номер Наименование Описание
1 Серийный Разъем последовательного интерфейса
2 Разъем, Т1 Соединитель датчика, Канал 1
3 Разъем, Т2 Соединитель датчика, Канал 2
4 Мощность Внешний блок питания
1
2
4
3
