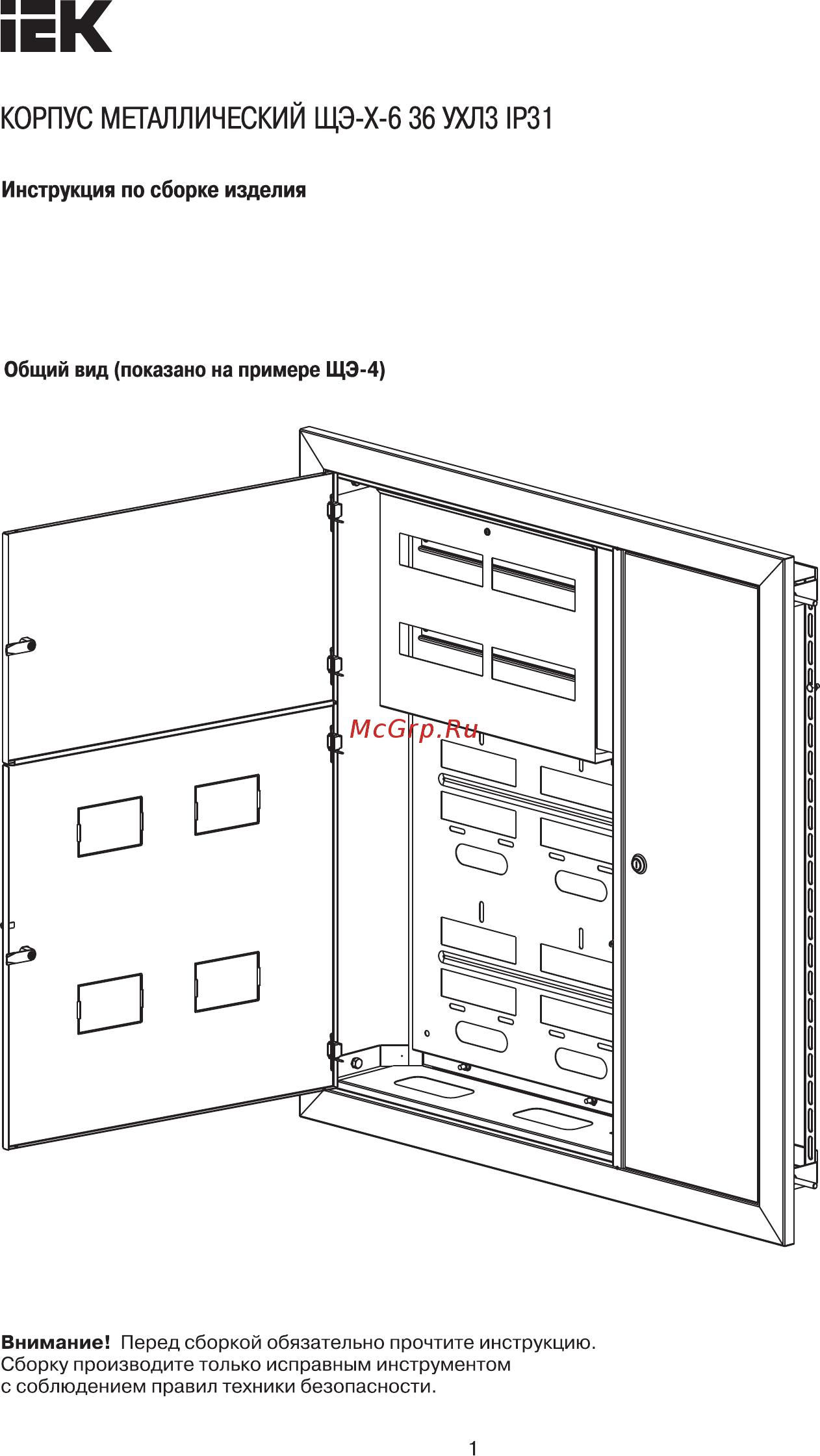

КОРПУС МЕТАЛЛИЧЕСКИЙ ЩЭ Х 6 36 УХЛЗ 1Р31 Инструкция по сборке изделия Общий вид показано на примере ЩЭ 4 Внимание Перед сборкой обязательно прочтите инструкцию Сборку производите только исправным инструментом с соблюдением правил техники безопасности 1
