Iek ЩЭ-3-6 36 УХЛ3 IP31 MKM42-3-6-31 [4/4] Страница 4

Содержание

• Корпус металлический щэ х 6 36 ухлз 1р31 1
• Страница 1 1
• Внутренние электрические соединения рисунок 3 рисунок 4 2
• Комплект для монтажа приобретается отдельно 2 установите и закрепите с помощью винта м4х8 шину pen 8 1 на изоляторе рисунок 1 2 установите и закрепите с помощью винтов м4х8 шины pen 8 2 винты в шину завернуть с 2
• Комплектность 2
• Порядок сборки панели монтажной 2
• Рамку в корпусе щита этажного усилие затяжки 3 н м 2
• Рисунок 1 2
• Рисунок 2 2
• С помощью торцового ключа наверните 4 гайки мб с фланцем на шпильки и закрепите 2
• Страница 2 2
• Счетчик 2
• Тыльной стороны панели рисунок 2 2
• Установите необходимую электроаппаратуру на монтажную панель и выполните 2
• Установите счётчики на панель прикрепите их с помощью винтов указанных в паспорте на 2
• Установите фальшпанель с помощью винтов м4х8 2
• Закрутите болты установленные в корпусе щита в стену при этом надавливайте на 3
• Корпус щита этажного вставьте в нишу жилого здания края отбортовки фасадной рамки 3
• Корпуса должны плотно прилегать котенке рисунок 5 3
• Страница 3 3
• Установка корпуса в нишу 3
• Фасадную часть чтобы избежать отжимания загибов щита от стены 3
• Страница 4 4

Похожие устройства

• Iek ЩЭ-4 36 УХЛ3 IP31 LIGHT MKM42-04-31-L Габаритный Чертеж
• Iek ЩЭ-4 36 УХЛ3 IP31 LIGHT MKM42-04-31-L Краткое руководство по эксплуатации
• Iek ЩЭ-4-1 36 УХЛ3 IP31 MKM42-04-31 Краткое руководство по эксплуатации
• Iek ЩЭ-4-1 36 УХЛ3 IP31 MKM42-04-31 Руководство По Монтажу
• Iek ЩЭ-4-2 36 УХЛ3 IP31 IND-MKM12-04-30 Габаритный Чертеж
• Iek ЩЭ-4-2 36 УХЛ3 IP31 IND-MKM12-04-30 Краткое руководство по эксплуатации
• Iek ЩЭ-4-2 36 УХЛ3 IP31 IND-MKM12-04-30 Руководство По Монтажу
• Iek ЩЭ-4-6 36 УХЛ3 IP31 MKM42-4-6-31 Краткое руководство по эксплуатации
• Iek ЩЭ-4-6 36 УХЛ3 IP31 MKM42-4-6-31 Руководство По Монтажу
• Iek ЩЭ-5 36 УХЛ3 IP31 LIGHT MKM42-05-31-L Габаритный Чертеж
• Iek ЩЭ-5 36 УХЛ3 IP31 LIGHT MKM42-05-31-L Краткое руководство по эксплуатации
• Iek ЩЭ-5-1 36 УХЛ3 IP31 MKM42-05-31 Краткое руководство по эксплуатации
• Iek ЩЭ-5-1 36 УХЛ3 IP31 MKM42-05-31 Руководство По Монтажу
• Iek ЩЭ-5-1 36 УХЛ3 IP31 MKM42-05-31 Габаритный Чертеж
• Iek ЩЭ-5-1270 36 УХЛ3 IP31 MKM42-05-1270-31 Краткое руководство по эксплуатации
• Iek ЩЭ-5-1270 36 УХЛ3 IP31 MKM42-05-1270-31 Руководство По Монтажу
• Iek ЩЭ-6 36 УХЛ3 IP31 LIGHT MKM42-06-31-L Габаритный Чертеж
• Iek ЩЭ-6 36 УХЛ3 IP31 LIGHT MKM42-06-31-L Краткое руководство по эксплуатации
• Rossinka Silvermix X25-23U Инструкция по монтажу и эксплуатации
• Scarlett RRI 07-M8Y19 Руководство пользователя

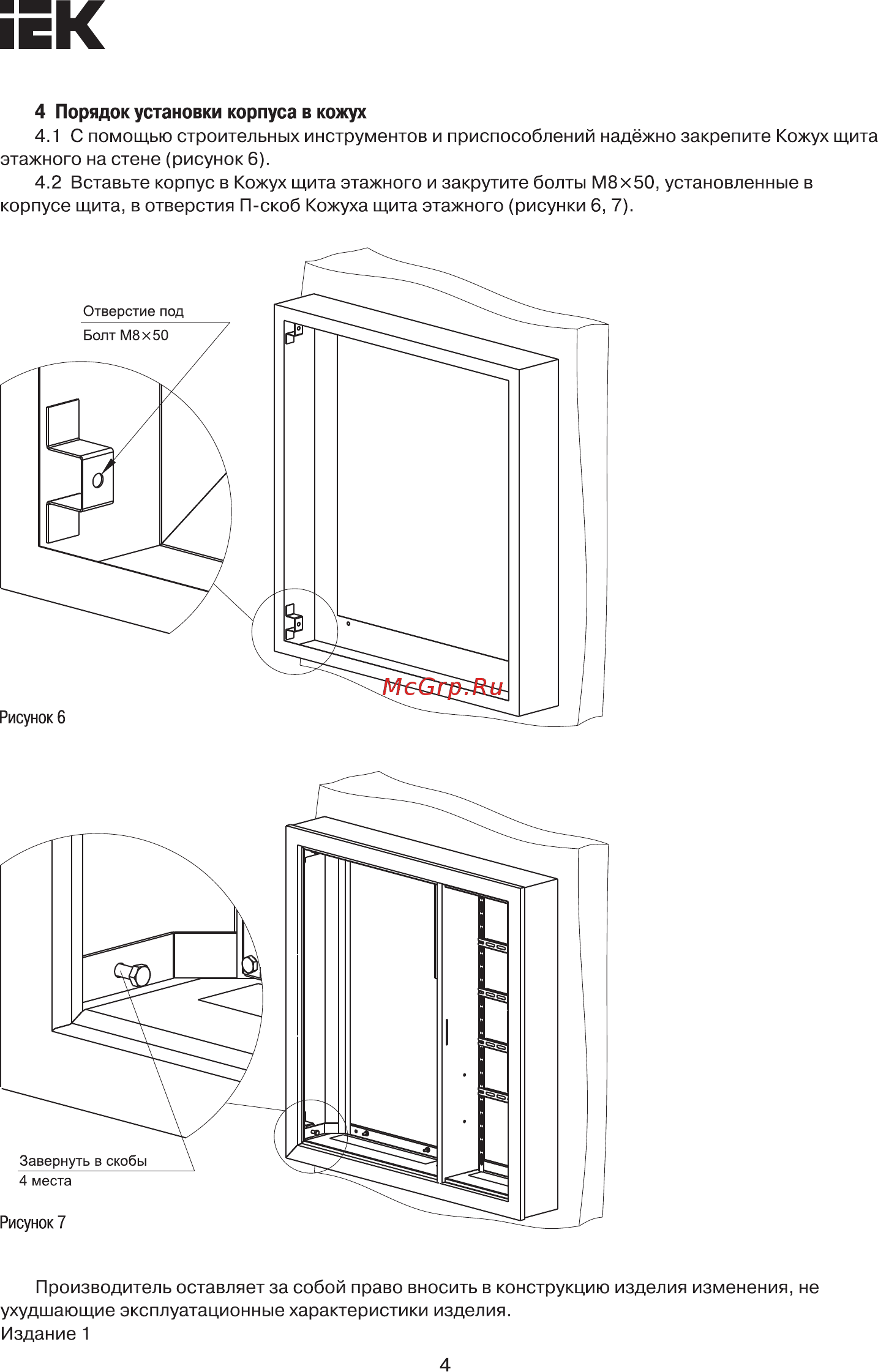

4 Порядок установки корпуса в кожух 4 1 С помощью строительных инструментов и приспособлений надёжно закрепите Кожух щита этажного на стене рисунок 6 4 2 Вставьте корпус в Кожух щита этажного и закрутите болты М8х50 установленные в корпусе щита в отверстия П скоб Кожуха щита этажного рисунки 6 7 Производитель оставляет за собой право вносить в конструкцию изделия изменения не ухудшающие эксплуатационные характеристики изделия Издание 1 4
