MI 3102H BT/SE – EurotestXE Описание прибора
3.3 Вид сзади
1
2
3

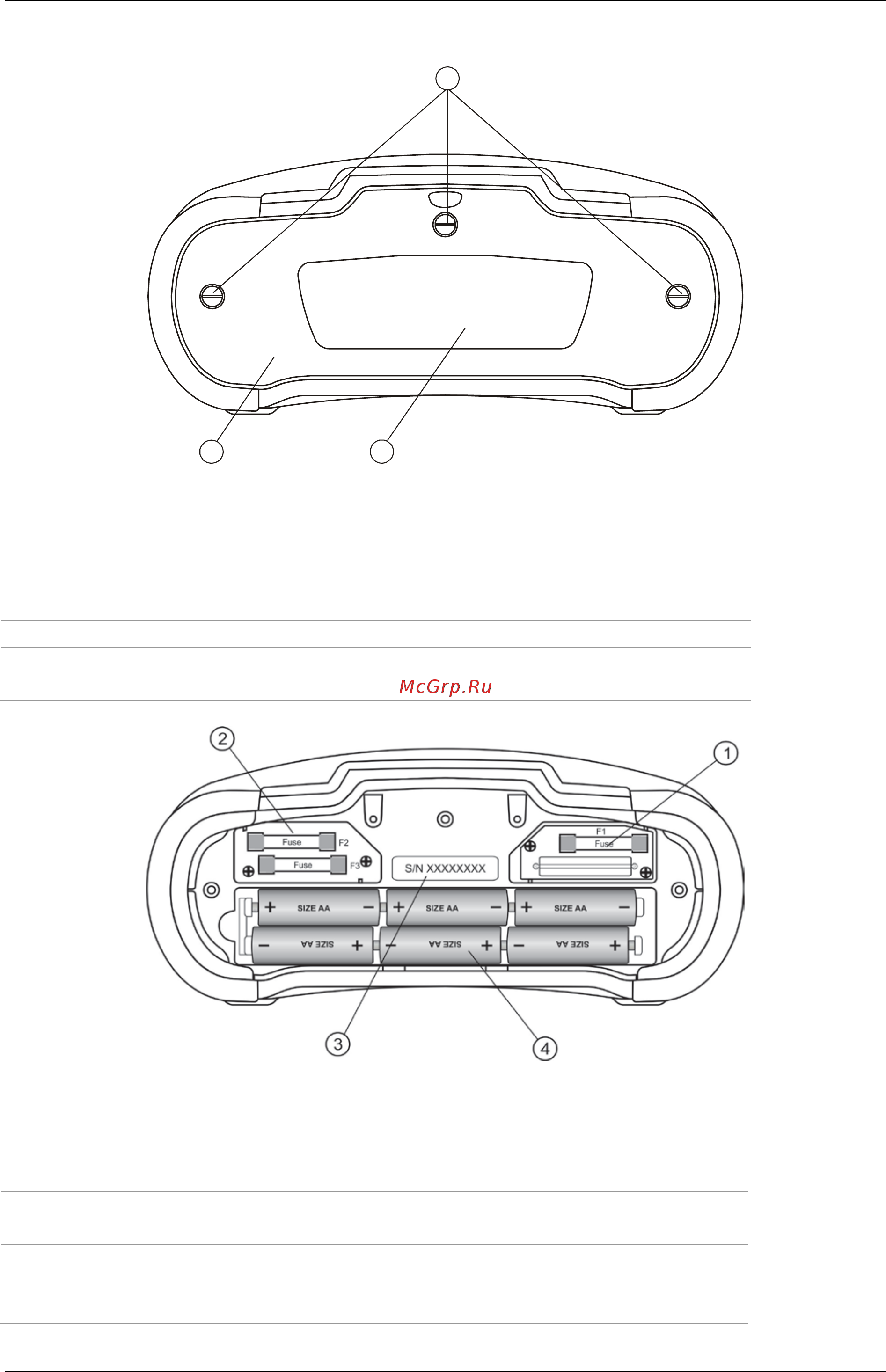

Рисунок 3.3: Задняя панель
Условные обозначения:
1
Крышка батарейного отсека / отсека плавких
предохранителей
2
Информационная табличка на задней панели
3
Крепежные винты фиксации крышки батарейного отсека/
отсека плавких предохранителей
Рисунок 3.4: Батарейный отсек и отсек с плавкими предохранителями
Условные обозначения:
1
Предохранитель F1
M 315 мА / 250 В
2
Предохранители F2 и
F3
F 4 A / 500 В (отключающая
способность: 50 кA)
3
Табличка (наклейка) с
серийным номером
4
Элементы питания
Размер AA, щелочные /
21
