MI 3102H BT/SE – EurotestXE Измерения
5.12 Истинное среднеквадратическое значение тока
Данная функция предназначена для измерения токов нагрузки и токов утечки с
помощью токоизмерительных клещей. Имеется один измерительный вход.
Инструкции по функциональным возможностям
кнопок приведены в главе 4.2Выбор функций
.
Рисунок 5.50: Меню Ток

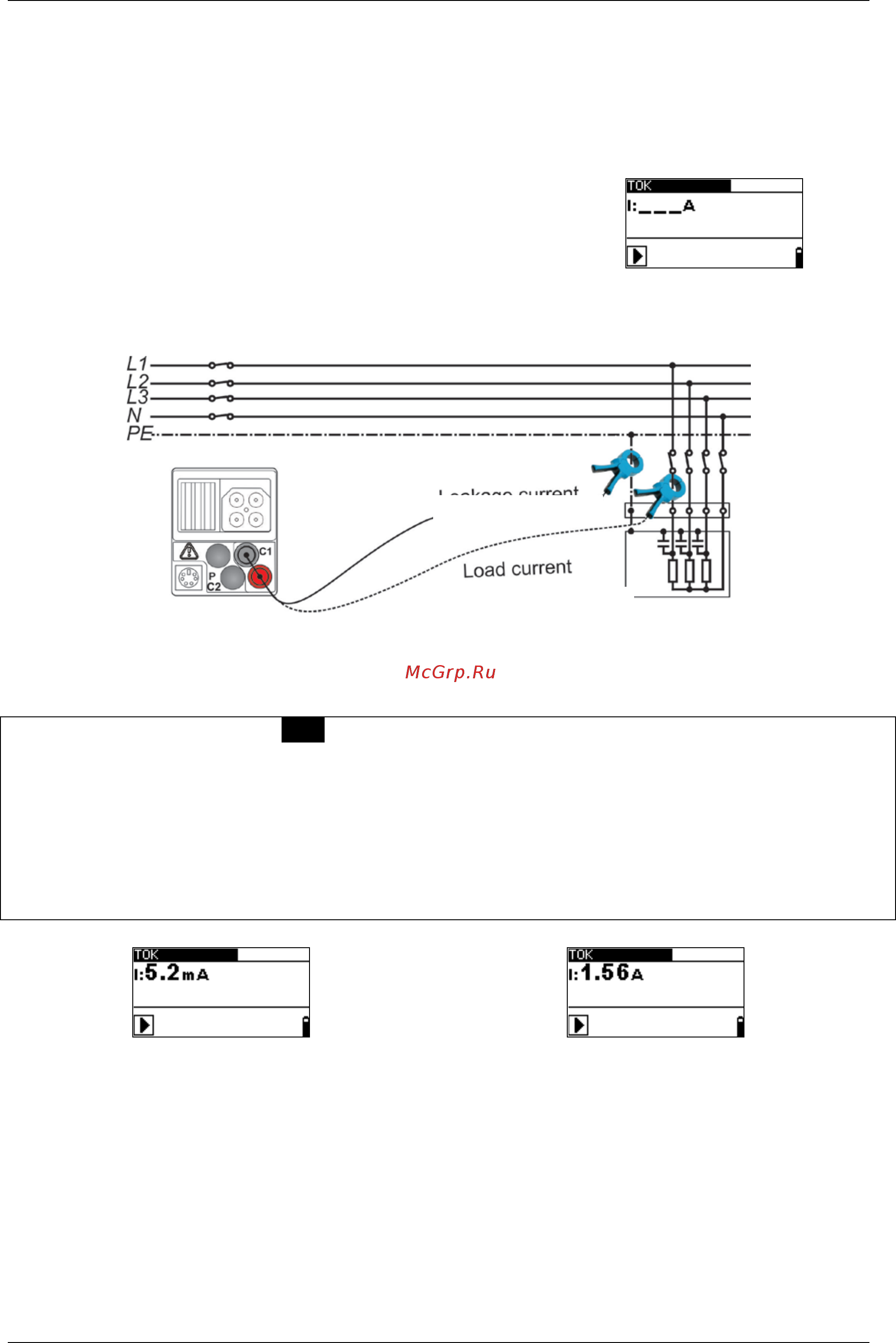

Схема подключения для измерений тока
Рисунок 5.51: Измерения тока утечки и тока нагрузки
Процедура измерения тока
Выберите функцию ТОК из меню ДРУГИЕ (Others).
Подключите токовые клещи к прибору.
Подключите токовые клещи к тестируемому элементу (см. Рисунок 5.51:
Измерения тока утечки и тока нагрузки
).
Чтобы начать непрерывные измерения нажмите на кнопку ПРОВЕРКА (TEST).
Снова нажмите на кнопку ПРОВЕРКА (TEST), чтобы остановить измерения.
Сохраните результат нажатием кнопки MEM (опция).
Рисунок 5.52: Примеры результатов измерения тока
Отображаемые результаты измерения тока:
I ................. TRMS тока
Примечание:
Настройки токовых клещей (см. главу 4.4.8Настройки клещей)
MI 3102H SE поддерживает только измерение с клещами А1018.
Ток утечки
Ток нагрузки
80
