11
CTs 2-х канальные Усилители мощности
3.6.5. Двойной режим с входом
«Y»
Смотрите рисунок 3.14. Эта конфигурация пода-
ет монофонический сигнал на оба канала 1 и 2.
Например, на рисунке 3.14, канал 1 управляется
низкоимпедансным динамиком, а канал 2 управ-
ляется динамиком с трансформатором 70V.
ВХОДЫ:
Подключите сигнал ко входу канала 1. На задней
панели установите переключатель входа «Y» в
положение «Включено».
ВЫХОДЫ:
Подключите положительный провод динамикам
Канала 1 к положительному терминалу усилите-
ля Канала 1, повторите эту операцию для отри-
цательного провода.
Подключите положительный провод динамикам
Канала 2 к положительному терминалу усилите-
ля Канала 2, повторите эту операцию для отри-
цательного провода.
Смотрите рисунок 3.15. Поднимите оба Аттенюа-
тора Входа и установите переключатель режима
в положение Dual.
Примечание: При включении переключателя вхо-
да «Y», вход канала 2 может быть использован
для последовательного подключения к другому
усилителю.

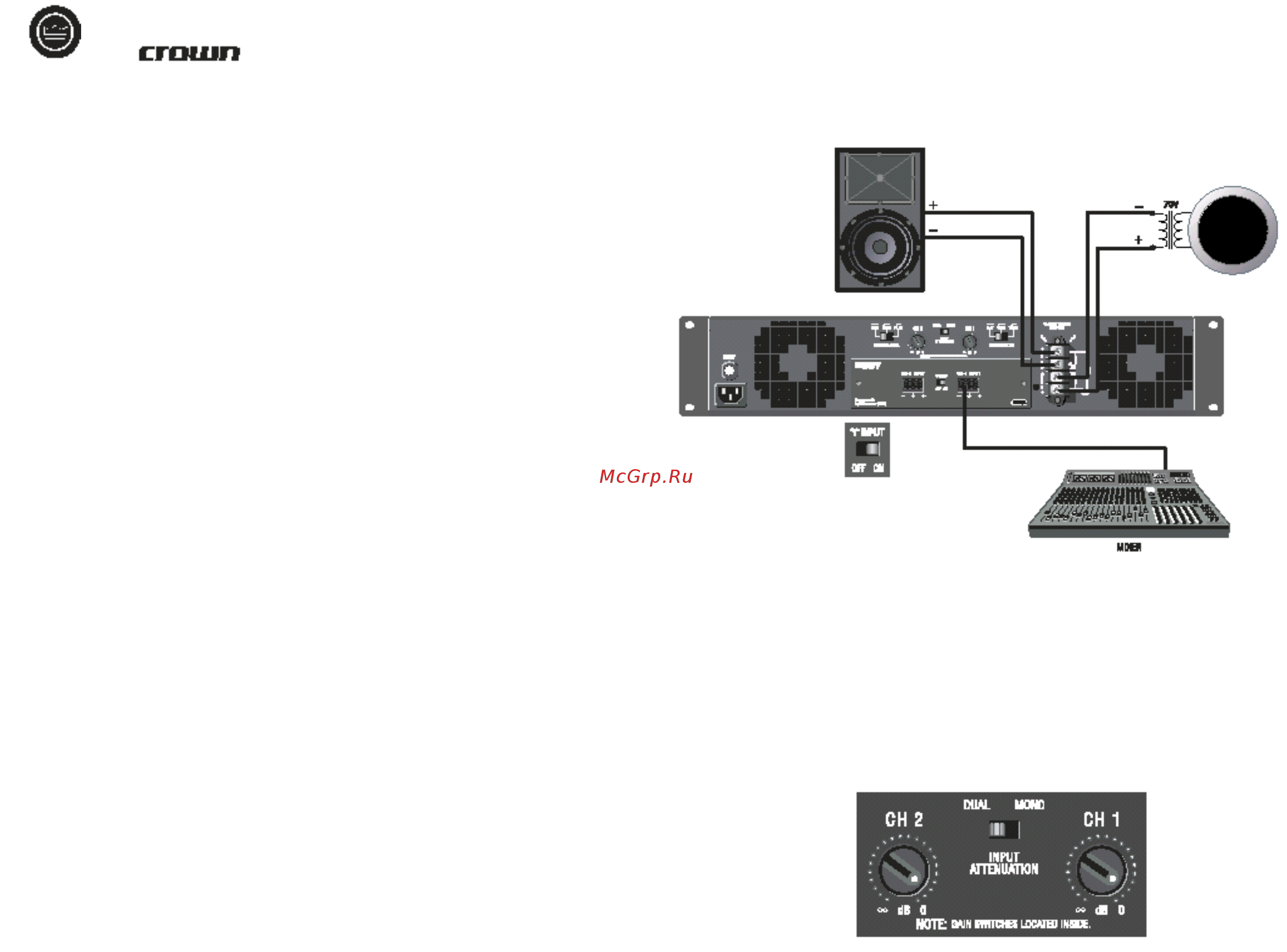

рисунок 3.15 Подключение системы для
режима Y входа
рисунок 3.16 Установки переклю-
чателя режима и аттенюатора для
режима Y входа
Всегда выполняйте разводку кабелей
входа и выхода в отдельных пучках.
