Crown CTS3000 [8/28] Выбор разъемов и разводки выхода
![Crown CTS600 [8/28] Âûáîð ðàçúåìîâ è ðàçâîäêè âõîäà](/views2/1004907/page8/bg8.png)

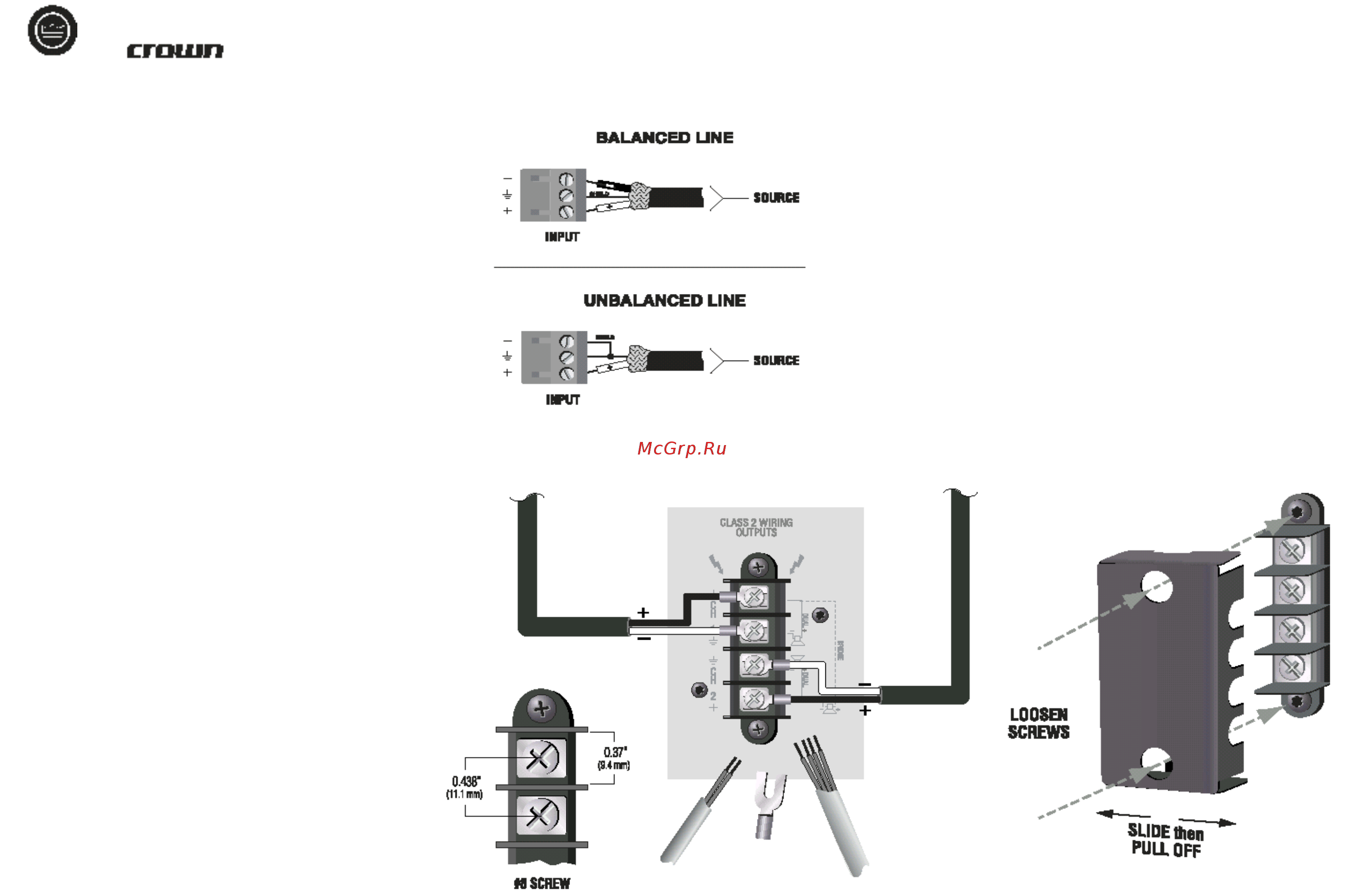

8
CTs 2-х канальные Усилители мощности
Несимметричная линия
Рисунок 3.3 Разводка разъема симметричного входа
Несимметричная линия
Рисунок 3.4 Разводка разъема несимметричного входа.
3.4 Выбор разъемов и разводки
входа
На рисунке 3.3 показаны назначения контактов
разъема для симметричной разводки, и на рисун-
ке 3.4 показаны назначения контактов разъема
для несимметричной разводки.
ПРИМЕЧАНИЕ: заказная разводка должна быть
выполнена только квалифицированным пер-
соналом.
3.5 Выбор разъемов и разводки
выхода
На шину выхода устанавливается защитная крыш-
ка. Некоторые модели имеют крышку с двумя от-
верстиями. Для удаления этого типа крышки вы-
полните следующие действия.
1. Открутите винты с нижнего и верхнего отвер-
стия крышки (смотрите рис. 3.6)
2. Сдвиньте крышку слева направо, затем выта-
щите ее из усилителя.
Crown рекомендует использование профессио-
нальных, высококачественных, двух или четы-
рех жильных, проводов динамики большого номе-
ра и разъемов. Вы можете использовать вилки
разъемов или оголенный провод для разъемов
выхода (смотрите рисунок 3.5). Шина разъема
усилителя CTs дает доступ к вилкам разъема 10
AWG закрепленным винтом на 8. Для лучших ре-
зультатов, Crown рекомендует деталь Panduit
#PV10-10LF-L или аналогичную вилку разъема. На
рисунке 3.5 показано расположение винта.
Ниже дано руководство по выбору соответству-
ющего размера провода, исходя из расстояния от
усилителя до динамика. Проверьте местную мар-
кировку, так как она может отличаться.
Расстояние размер провода
до 25 ft (7.6 m) 16 AWG
26-40 ft (7.9-12.2 m) 14 AWG
41-60 ft (12.5-18.3 m) 12 AWG
свыше 60 ft (18.3 m) 10 AWG
ВНИМАНИЕ: никогда не подключайте возврат
динамика на корпус усилителя, это может
привести к повреждению усилителя.
ВНИМАНИЕ: никогда не используйте экраниро-
ванный кабель для разводки выхода.
рисунок 3.5 Обычная разводка разъема выхода
рисунок 3.6 Удаление защитной крышки
открутите винты
сдвиньте и затем
вытяните
