5.2 Защитный разъем GUARD

Разъем GUARD предназначен для предотвращения возможных токов утечки

(например, поверхностных), которые являются не результатом измерений, а

следствием загрязнения поверхности и повышенной влажности. Этот ток влияет

на измерения, то есть значение сопротивления изоляции будет искажено. Разъем

GUARD имеет внутреннее соединение с тем же потенциалом, что и

отрицательный измерительный разъем (черный). Зажим разъема GUARD

(«крокодил») необходимо подключить к объекту измерений для отвода

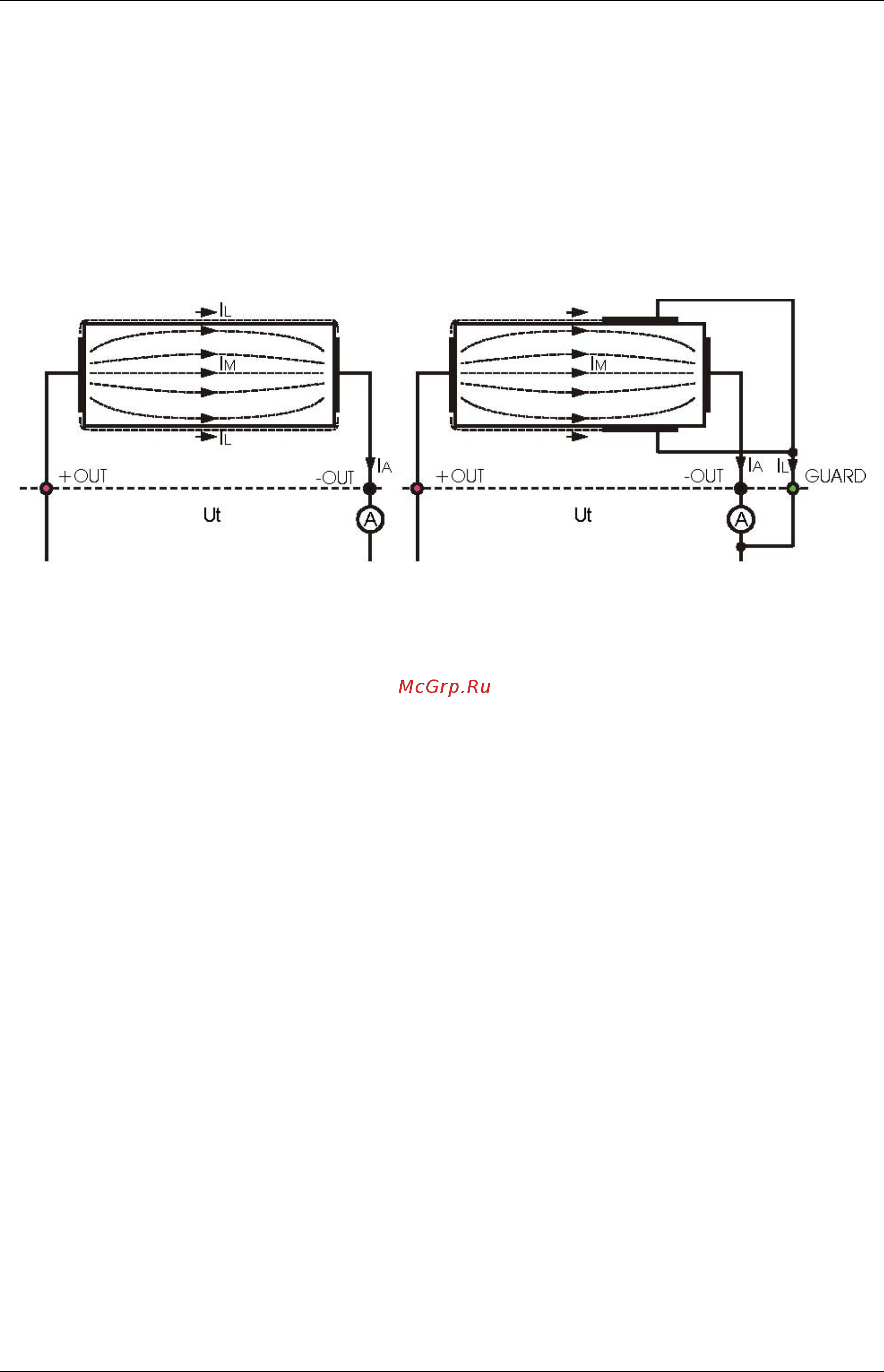

нежелательных токов утечки, как показано на рисунке, приведенном ниже.

ВЫХОД

GUARD

Рис. 6. Подключение разъема GUARD к объекту измерений

где:

Ut ........Измерительное напряжение

IL .........Ток утечки (как следствие загрязнения и влажности)

IM.........Ток материала (как следствие состояния материала)

IA .........Ток амперметра

Результат без применения разъема GUARD: Rиз = Ut / IA = Ut / (IM + IL) –

некорректный.

Результат с применением разъема GUARD: Rиз = Ut / IA = Ut / IM – правильный.

Рекомендуется использовать подключение к GUARD при измерении больших

значений сопротивлений изоляции (>10 ГОм).

Примечание:

• Защитный разъем GUARD имеет внутреннее сопротивление 400 кОм.

• Прибор имеет два защитных разъема, для простоты подключения

экранированных измерительных кабелей.
