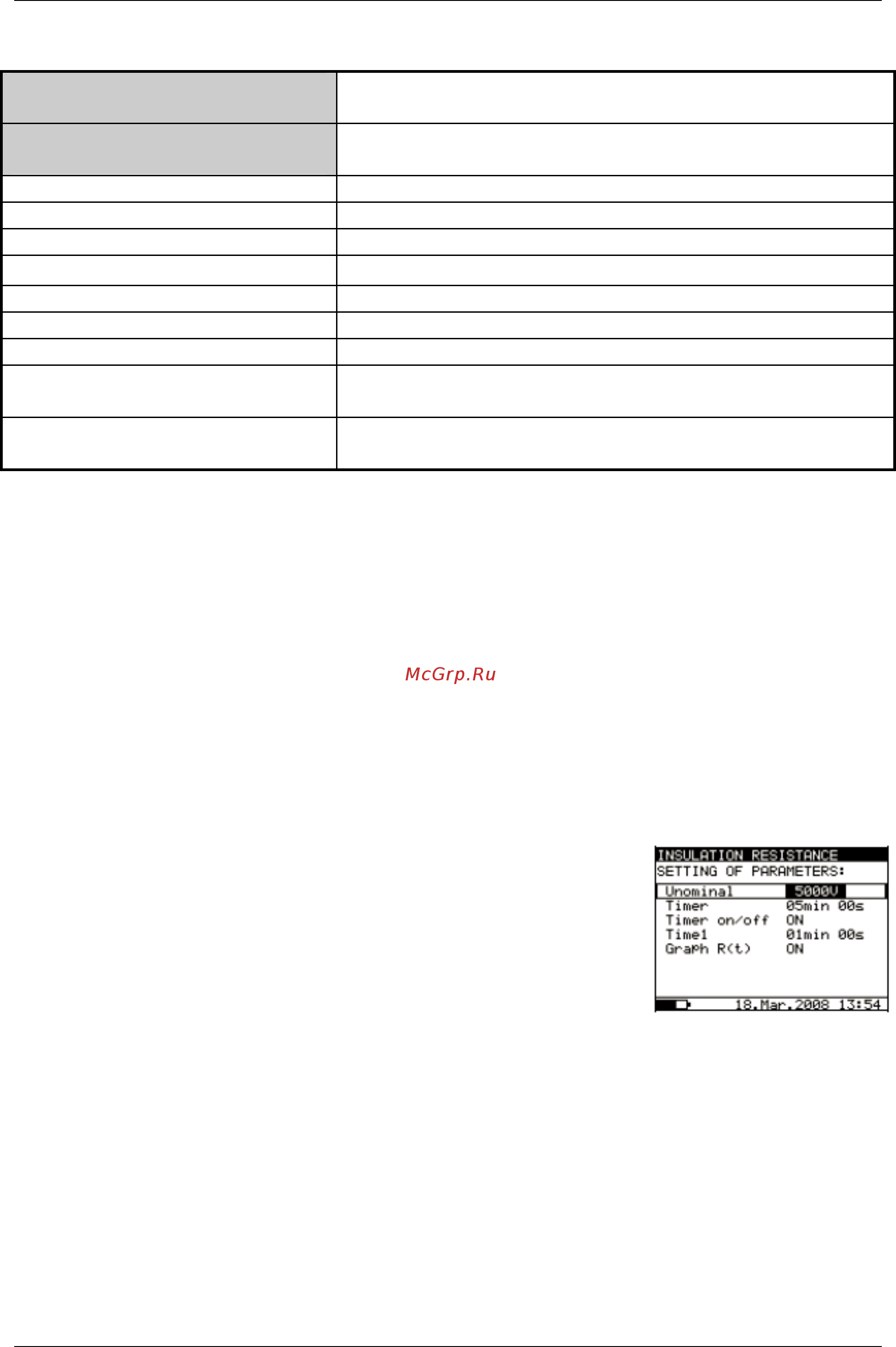

MI 3200 Работа с прибором
21
Условные обозначения:
INSULATION RESISTANCE
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ)
Название выбранной функции
Off fil0 (Fil1, Fil2,
Fil3)
Тип выбранного фильтра (см. раздел 4.2.
Configuration (Конфигурация))
5000V
Установленное измерительное напряжение
U=5323V
Измеренное значение измерительного напряжения
I=266nA
Измеренное значение измерительного тока
19.9GΩ
Сопротивление изоляции – результат
C=0.0nF
Емкость объекта измерений
tm:04 min 26 sek
Временная информация – длительность испытания
Bar
Аналоговое представление результата
Rmax=20.1G
Ω
Максимальное значение результата (только при
активированном таймере)
Rmin=19.9G
Ω
Минимальное значение результата (только при
активированном таймере)
Примечания:
- Если таймер не активирован, то вместо показаний таймера отображается
символ OFF.
- В процессе измерения показания таймера отображают время, оставшееся для
выполнения измерений (tr), а по окончании - длительность измерения (tm).
- В процессе измерения на экране отображается знак, предупреждающий о
наличии высокого напряжения, для оповещения оператора о возможном
присутствии опасного напряжения.
- Значение емкости измеряется во время окончательной разрядки объекта
измерений.
Установка параметров для измерения сопротивления
изоляции:
- Нажмите клавишу SELECT, при этом появится меню
настроек, см. рисунок 10.
- Выберите параметр (строку) для настройки,
используя клавиши ↑ и ↓;
- Отрегулируйте значение, используя клавиши ← и
→. Переход к следующему
подпараметру
осуществляется нажатием клавиши SELECT (если
подпараметров 2 или более) и повторите настройку.
- Завершите настройку значений, нажав клавишу ESC
или START/STOP (для непосредственного начала
измерений). Сохранятся последние отображенные
установки.
Рис. 10. Меню настроек в
режиме измерения
сопротивления изоляции
