MI 3200 Описание прибора

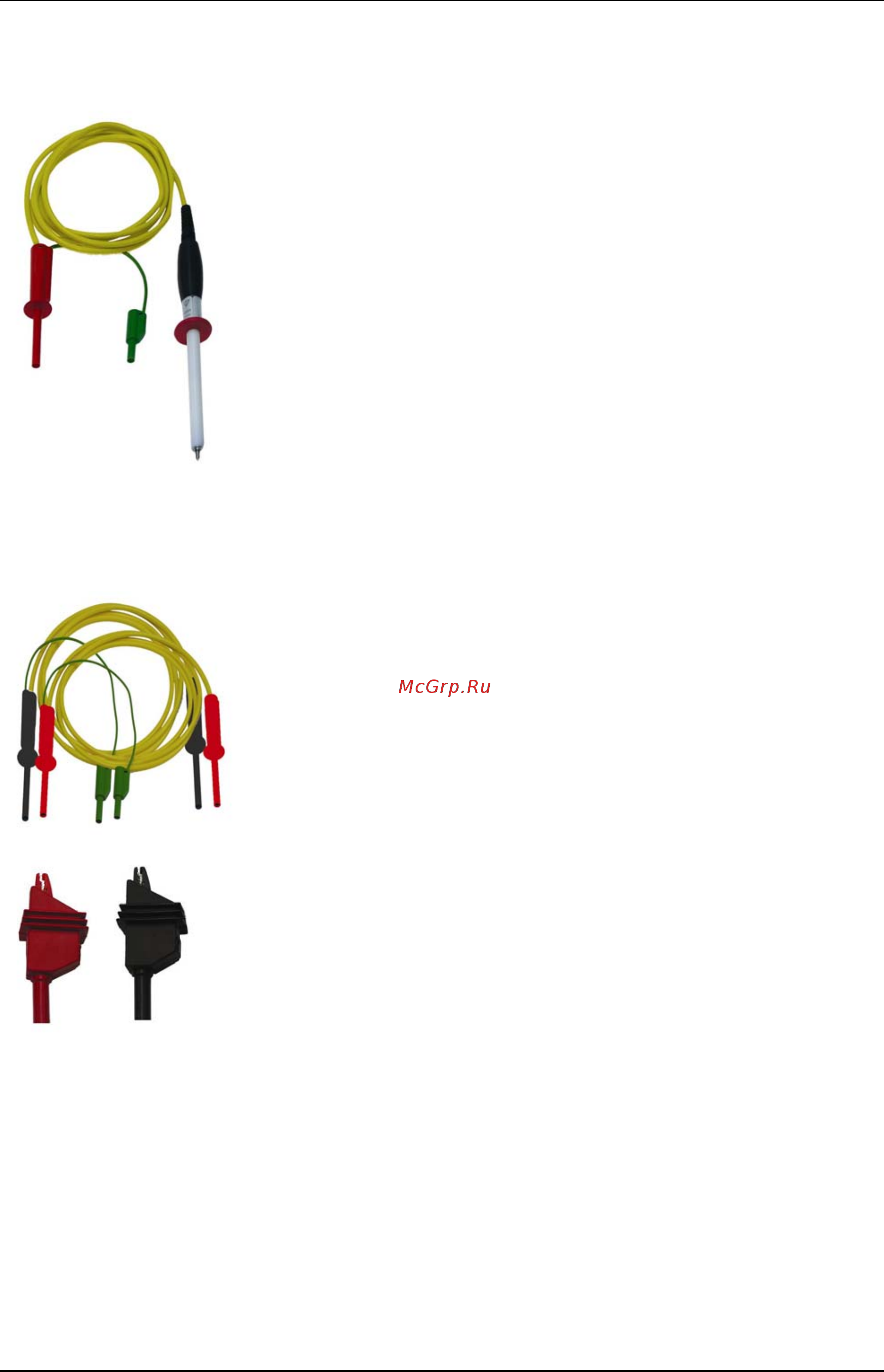

2.4.1 Высоковольтный экранированный измерительный кабель с

высоковольтным наконечником

Особенности применения:

Измерительный кабель предназначен для проверки

изоляции вручную.

Характеристики кабеля:

- Высоковольтный наконечник (красный): 10 кВ пост.тока

(двойная изоляция);

- Высоковольтный коннектор типа «банан» (красный): 10

кВ пост.тока (основная изоляция);

- Защитный GUARD коннектор типа «банан» (зеленый):

600 В CAT IV (двойная изоляция);

- Кабель (желтый): 12 кВ (экранированный).

2.4.2 Высоковольтные экранированные измерительные кабели с

высоковольтными зажимами типа «крокодил»

Особенности применения:

Данные измерительные кабели предназначены для

диагностических испытаний изоляции.

Характеристики кабеля:

- Высоковольтный разъем типа «банан» (красный,

черный): 10 кВ пост. тока (основная изоляция);

- «Крокодил» (красный. черный): 10 кВ пост.тока

(основная изоляция);

- Защитный GUARD коннектор типа «банан» (зеленый):

600 В CAT IV (двойная изоляция);

- Кабель (желтый): 12 кВ (экранированный).

2.4.3 Защитный

измерительный кабель GUARD с зажимом типа «крокодил»

Характеристики кабеля:

- Защитный измерительный кабель GUARD с разъемом типа «банан» (зеленый):

600 В CAT IV (двойная изоляция);

- Зажим типа «крокодил» (зеленый): 600 В CAT IV (двойная изоляция).
