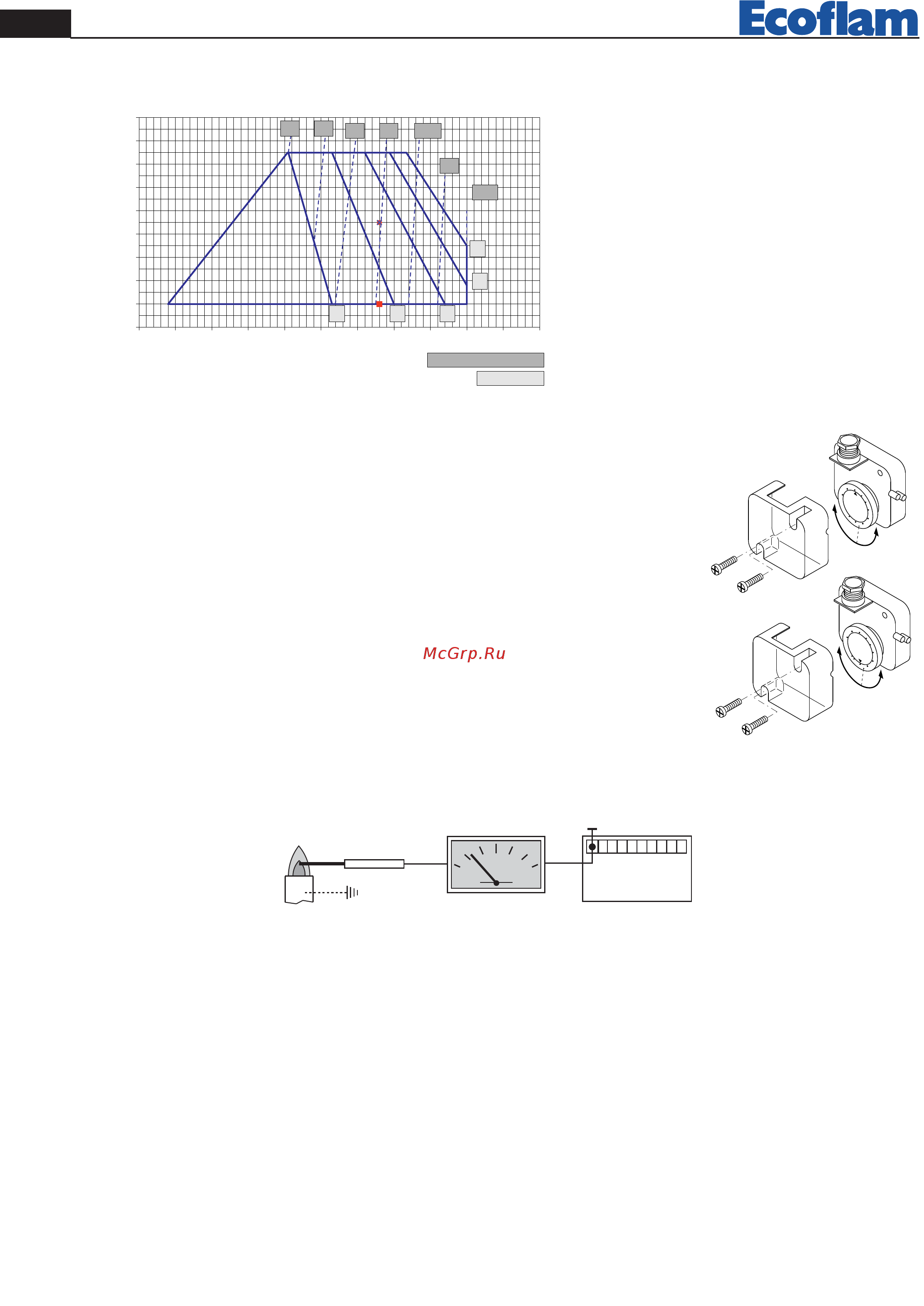

10
420010334900 Max Gas 350 - 500 PR
IT
A bruciatore spento inserire un microamperometro in corrente continua e scala 0÷50 o 0÷100 µA. Con il bruciatore in
funzione, e regolato correttamente, il valore letto dovrà essere stabile e mai inferiore a 1,5µA (LME 22).
LANDIS
LME11/LME21-22
min. 1,5 µA
1
CONTROLLO SISTEMA DI RILEVAZIONE FIAMMA
REGOLAZIONE PRESSOSTATO ARIA
Il pressostato aria deve essere regolato in modo che una insufficiente portata aria non faccia supe-
rare il valore di CO a 1% in volume. Dopo aver regolato la portata del gas e attenuto una com-
bustione ottimale
(CO
2
= 9,5 ÷ 9,8% e CO inferiore a 75 ppm), bisogna regolare il pressostato aria. Togliere il
coperchio; durante il funzionamento del bruciatore coprire progressivamente l’aspirazione
dell’aria con un cartone in modo da ottenere un valore di CO
2
= 10,8 (G 20 - G 25),13 (G 30 -
G 31) e un CO inferiore a 5.000 ppm.
Regolare il pressostato dell’aria fino all’arresto del bruciatore. Togliere il cartone dall’aspirazione
dell’aria e fare ripartire il bruciatore. Rimettere quindi il coperchio.
REGOLAZIONE PRESSOSTATO GAS
Regolare il pressostato ad una pressione del 50% della pressione di alimentazione del gas utilizza-
to.
0,4
0
,6
0
,
9
3
,0
1,5
2,1
1
,
8
2
,4
2
,
7
1
,
2
A
B
2,5
5
1
0
1
5
5
0
25
35
3
0
4
0
4
5
2
0
C
D
-1,0
0,0
1,0
2,0
3,0
4,0
5,0
6,0
7,0
8,0
50 100 150 200 250 300 350 400 450 500 550 600
pressione camera di combustione mbar
kW
MAX 500 METANO campo pretaratura
11,5
12
12,5 13 14
15 16
1 2 3
5
4
posizione testa
pressione gas in testa mbar
ESEMPIO DI PRETARATURA MAX GAS 500
Avvertenza: i valori di pretaratura sono stati
determinati su camere di combustione di prova
EN676 in codizioni ideali, e sono utili per la
prima accensione ma vanno verificati e corretti
con la taratura per il singolo impianto.
esempio in figura:
Potenza richiesta dal generatore 380 kW.
Pressione prevista in camera di combustione 3,5
mbar. Posizione testa di combustione : 2,5 (fra 2
e 3). Pressione del gas in testa: 13 mbar.
