Ecoflam MAX GAS 350 PR ТC - MB-DLE 410 350/500 [11/76] Posizione elettrodi

420010334900 Max Gas 350 - 500 PR

2,5

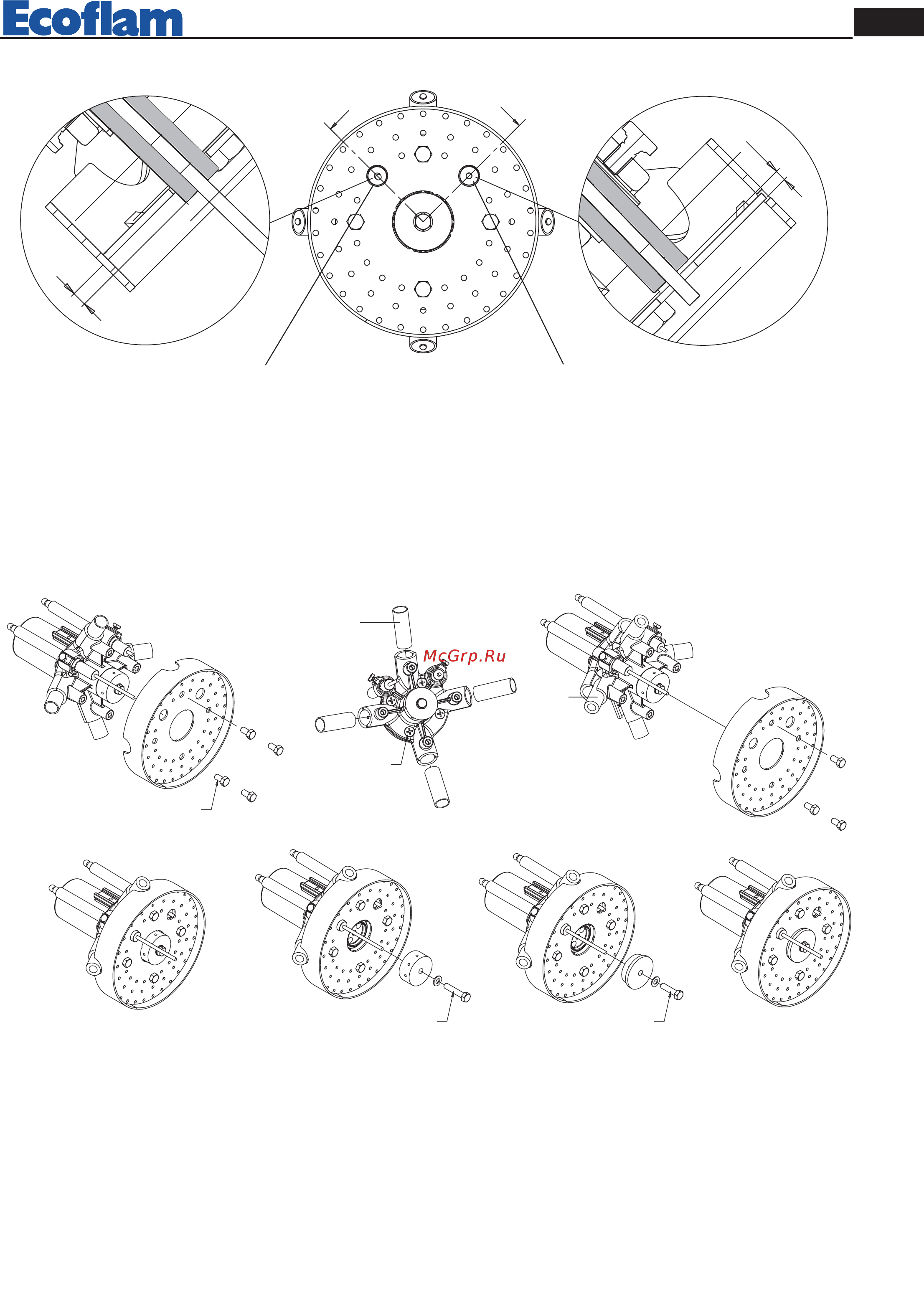

POSIZIONE ELETTRODI

ELETTRODO DI

RIVELAZIONE

ELETTRODO DI

ACCENSIONE

TRASFORMAZIONE DA METANO A G.P.L.

005000700

05 S

045000700

53 S

005500070048

921

I 9

NU 5

x5M

I 937

NU 0

etiV

Per trasformare il bruciatore da Metano a G.P.L. eseguire le seguenti operazioni :

- Rimuovere il boccaglio. - Rimuovere il disco agendo sulle viti A. - Sostituire i 4 diffusori (E) con quelli G.P.L. (F)

agendo sulle viti B. - Rimontare il disco. - Rimuovere il Nasello Metano agendo sulla vite C (M5x25). - Montare il

Nasello G.P.L. agendo sulla vite D (M5x20).
