Алкотектор PRO-100 touch-M [12/107] Датчику давления

Анализатор обеспечивает возможность печати протоколов измерений на внешнем беспроводном термопринтере далее принтере в заданном количестве копий данные от анализатора передаются на внешний принтер по связи bluetooth на расстояние до 10 м 6

В принтер устанавливается рулон термобумаги следующих размеров ширина 57 1 мм внешний диаметр 25 1 мм длина бумаги в рулоне зависит от плотности и составляет около 5 6 м 6

Включения с не более 5 6

Время измерения после отбора пробы с не более 15 6

Время подготовки к работе 6

Время подготовки к работе после 6

Датчик для измерения массовой концентрации паров этанола в анализируемой пробе воздуха электрохимический 6

Интервал времени работы анализатора без корректировки показаний месяцев не менее 12 6

Объем пробы анализируемой газовой смеси л не менее 1 2 6

После измерения с не более 20 6

Срок службы электрохимического датчика установленного в анализаторе лет не менее 2 6

Электрическое питание анализатора может осуществляться через адаптер питания 6 в 500 ма от сети переменного тока 220 в через адаптер питания 6 в 500 ма от бортовой сети автомобиля 12 в или от элементов питания указанных в таблице 3 6

В памяти анализатора сохраняются результаты 10000 последних измерений 7

Время автоматического отключения анализатора устанавливается пользователем мин 1 2 5 10 7

Габаритные размеры анализатора дхшхв мм не более 150х70х35 7

Масса анализатора с элементами питания без принтера г не более 280 7

Режимы отбора пробы 7

Режимы работы анализатора 7

Средний срок службы анализатора лет 5 7

Средняя наработка на отказ ч 8000 7

Анализатор может быть оснащен беспроводным термопринтером для печати полученных результатов измерений принтер поставляется по отдельному заказу внешний вид анализатора с принтером представлен на рисунке 1 8

Комплект поставки анализатора приведен в таблице 4 8

Конструктивно анализатор выполнен в виде моноблока 8

Состав анализатора 8

Дополнительно фирма поставщик передает покупателю на компакт диске программу статистика pro 100 touch м для внутреннего пользования программа является внешним программным обеспечением которое не является метрологически значимым данная прогр 9

Принцип действия анализатора основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемой пробе воздуха 9

Устройство и работа анализатора 9

Встроенный микроконтроллер анализатора управляет всем процессом измерений анализатор имеет встроенное программное обеспечение touchm 10

Анализатор оснащен микросхемой часов реального времени питание которой осуществляется от установленной на системной плате литиевой батарейки 11

Анализатор производит блокировку работы при температуре платы с электрохимическим датчиком ниже 0 c и выше плюс 40 c 11

В анализаторе предусмотрена возможность блокировки работы анализатора по истечению срока действия поверки в этом случае при наступлении даты очередной поверки происходит блокировка режимов измерения и скрининга для дальнейшей эксплуатации анал 11

Вместе с результатом измерения в памяти хранятся порядковый номер измерения теста дата и время его проведения режим отбора пробы дата корректировки показаний и поверки анализатора а также данные введенные с виртуальной клавиатуры перед измерени 11

Данная функция активируется только по требованию заказчика или в связи с изменениями законодательства в сервисном центре или в организации имеющей аккредитацию на право поверки анализаторов 11

Кнопка включения выключения предназначена для включения и выключения анализатора а также для управления анализатором перемещения по меню анализатора при включении происходит подача напряжения на электрическую схему анализатора и начинается 11

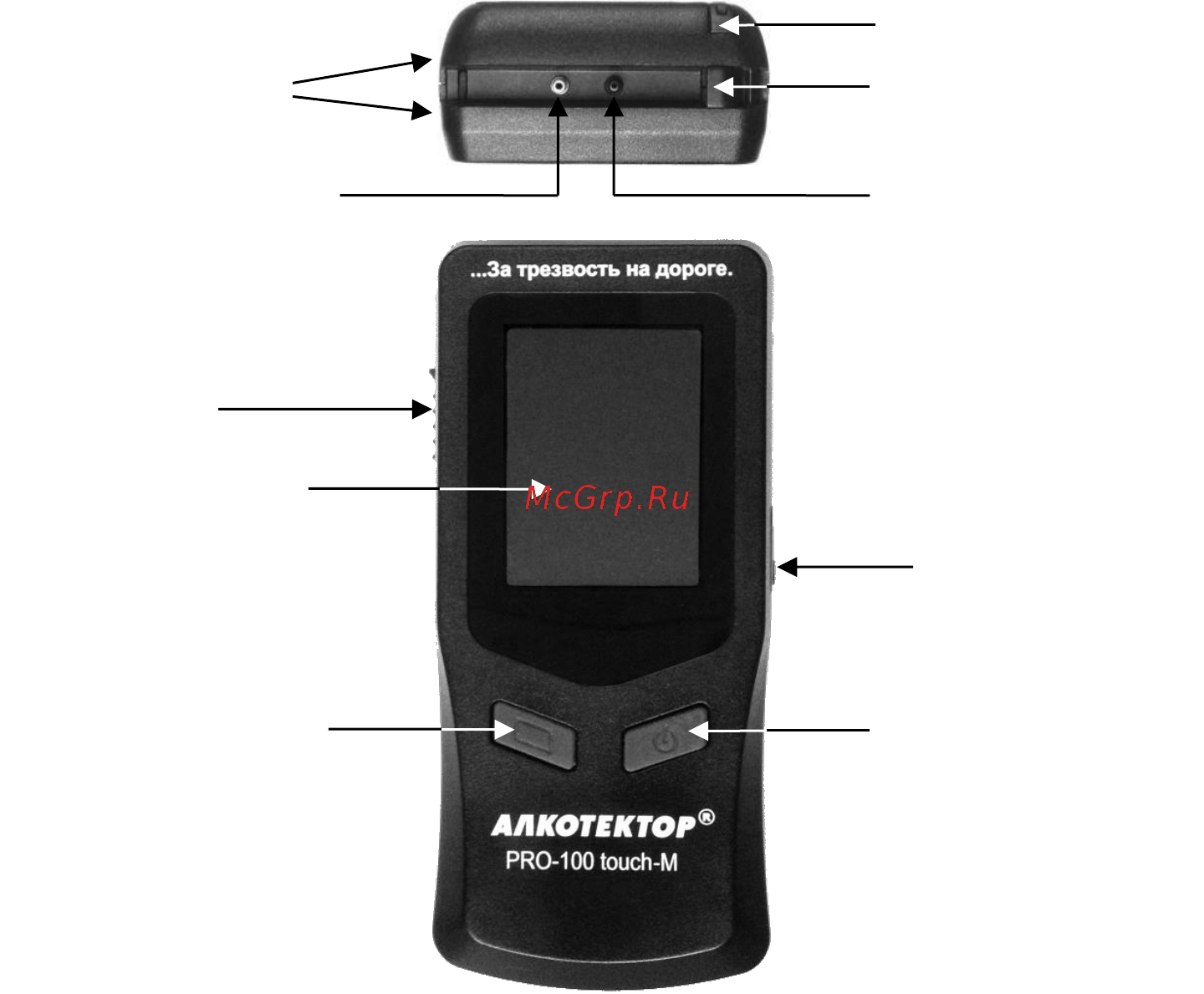

Общий вид анализатора представлен на рисунке 2 11

Управление анализатором осуществляется с помощью сенсорного экрана а также двух кнопок расположенных на лицевой панели 11

Энергонезависимая память анализатора позволяет хранить данные сервисных настроек а также результаты 10000 последних измерений 11

Этапы работы и забора проб воздуха анализатора сопровождаются звуковыми сигналами 11

Датчику давления 12

К электрохими 12

Сенсорный экран предназначен для предъявления пользователю информации для управления работой анализатора а также для ввода данных в режиме измерения с вводом данных 12

Сервисная кнопка предназначена для управления анализатором перемещения по меню анализатора а также для входа в режим калибровки сенсорного экрана 12

Индивидуальный мундштук предназначен для формирования потока выдыхаемого воздуха поступающего в заборную систему анализатора индивидуальный мундштук запечатан в полиэтиленовую упаковку 13

Коммуникационный порт mini usb расположенный под резиновой заглушкой на боковой панели анализатора предназначен для обмена данными между анализатором и пк а также для подключения адаптера питания анализатора от сети переменного тока 220 в ли 13

Между направляющими для установки мундштука анализатор имеет два входных порта заборной системы через один металлический воздух поступает на датчик давления через другой черный пластиковый воздух поступает на электрохимический датчик рис 13

Элементы питания типа аа устанавливаются в отсек питания который расположен под крышкой на задней панели анализатора 13

Аккумулятроный блок принтера установлен в отсек питания расположенный под крышкой на задней панели принтера 14

Кнопка вкл выкл принтера предназначена для включения и выключения принтера 14

Многоразовый мундштук воронка рисунок 4 формирует поток выдыхаемого воздуха для отбора пробы в режиме скрининга 14

Принтер соединяется с анализатором по связи bluetooth внешний вид принтера представлен на рисунке 5 14

Разъем принтера расположенный на боковой панели принтера предназначен для подключения к нему зарядного устройства 14

Стилус вставлен в верхнюю часть корпуса анализатора и предназначен для ввода данных и управления анализатором с помощью сенсорного экрана 14

Толкатель мундштука предназначен для удаления установленного индивидуального мундштука 14

Чехол для анализатора предназначен для защиты анализатора от внешних воздействий царапин грязи и т п 14

Анализатор в комплекте упаковывается в транспортную тару фирмы поставщика 15

Маркировка и пломбирование 15

На задней панели анализатора нанесена следующая обязательная маркировка 15

На передней панели анализатора нанесена следующая обязательная маркировка 15

Пломбирование анализатора производится на крепежном винте в отсеке питания анализатора 15

Упаковка 15

Фирма поставщик при входном контроле производит пломбирование анализатора этикеткой с надписью нарушение пломбы лишает гарантии саморазрушающейся при попытке вскрытия анализатора 15

В момент включения анализатора происходит автоматическая проверка даты очередной поверки если срок поверки истек то при включении анализатора в сопровождении звукового сигнала на экране появляется следующее сообщение 16

Включение анализатора 16

Включение анализатора производится нажатием на кнопку включения выключения удерживая её до звукового сигнала 1 2 секунды при этом на экране появляется заставка с наименованием анализатора и номером версии по проводится автотестирование пос 16

Использование по назначению 16

Не допускается подключать адаптер питания к анализатору если в отсеке питания установлены элементы питания для работы от адаптера питания сначала необходимо извлечь элементы питания из отсека затем подсоединить адаптер питания к анализатору 16

Не допускается хранить и использовать анализатор в помещениях в которых осуществляется хранение спиртосодержащих веществ в открытых емкостях а также проводится обработка поверхностей или оборудования спиртосодержащими растворами 16

Не допускается хранить и использовать анализатор в помещениях с повышенной запыленностью и загазованностью во избежание загрязнения заборной системы анализатора 16

Не допускать скопление конденсата в мундштуке воронке при использовании анализатора в режиме скрининга во избежание попадания влаги в заборную систему анализатора 16

Перед началом использования анализатора убедитесь что условия эксплуатации удовлетворяют 1 настоящего рэ 16

Эксплуатационные ограничения 16

В главном меню анализатора в верхней части экрана находится индикатор питания который информирует об уровне напряжения элементов питания установленных в отсеке питания по мере понижения уровня напряжения элементов питания закрашенная часть ин 17

Если температура платы с электрохимическим датчиком выше 40 c ниже 0 c то при включении анализатора на экране появляется сообщение температура очень высокая низкая и анализатор отключается 17

Меню анализатора 17

При включении анализатора после заставки с наименованием анализатора и номером версии по на сенсорном экране появляется главное меню из 4 пунктов иконок и индикаторов информирующих об уровне напряжения элементов питания текущем времени и дате 17

В главном меню анализатора в верхнем правом углу экрана высвечиваются текущие день недели время и дата установленные в анализаторе в следующем формате 18

В главном меню анализатора внизу экрана высвечивается следующая информация 18

Меню просмотра памяти тестов позволяет осуществить просмотр записанных в памяти тестов сохраненных результатов измерений а также распечатать их протоколы 18

Режим измерения предназначен для проведения измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха в зависимости от установок анализатора согласно 2 настоящего рэ при нажатии на соответствующую пункт иконку о 18

Режим скрининга предназначен для предварительной оценки наличия этанола в выдыхаемом воздухе в этом режиме результат выдается в виде сообщения о наличии или отсутствии алкоголя в пробе воздуха 18

Во время эксплуатации пользователь имеет возможность корректировать текущую дату и время а также устанавливать по своему усмотрению количество копий распечатываемого протокола измерения время автоматического отключения анализатора режим изме 19

Для выбора пункта меню а также активации виртуальных кнопок на сенсорном экране коснитесь их стилусом пальцем или переместите курсор красную рамку с помощью сервисной кнопки на требуемую виртуальную кнопку или пункт меню и утвердите выбор к 19

Меню настроек 19

Меню настроек включает в себя меню установок пользователя меню установки даты и времени а также меню инженера 19

Функции виртуальных кнопок сенсорного экрана 19

Для входа в меню настроек в главном меню анализатора рисунок 6 выберите пункт иконку на сенсорном экране появится меню настройки состоящее из трех пунктов предназначенных для перехода в соответствующие меню рисунок 7 20

Для входа в меню установки пользователя войдите в меню настроек по 2 настоящего рэ далее нажмите на виртуальную кнопку установки пользователя на сенсорном экране появится меню состоящее из пяти пунктов рисунок 8 20

Установка времени автоматического отключения режима измерения включение отключение виртуальной клавиатуры настройки печати настройка соединения bluetooth а также выбор режима проверки по сухому газу производятся в меню установки пользоват 20

Во время эксплуатации пользователь имеет возможность устанавливать один из двух режимов измерения 21

Для установки режима измерения с вводом данных необходимо включить виртуальную клавиатуру для режима без ввода данных отключить ее согласно 2 настоящего рэ 21

Перед продажей в анализаторе по заказу устанавливается один из двух вариантов заводских установок с определенным набором полей для ввода данных согласно 2 или 2 настоящего рэ в зависимости от области применения либо индивидуальн 21

Режим измерения с вводом данных позволяет проводить документированные измерения это достигается благодаря возможности ввода данных перед измерением заполнения полей протокола измерения с использованием виртуальной клавиатуры сенсорного экра 21

Установка режима измерения 21

В анализаторах которые будут применяться в целях медицинского освидетельствования на состояние алкогольного опьянения установлены 6 полей для ввода данных со следующими наименованиями заводские установки вариант 2 22

В анализаторах которые будут применяться в целях освидетельствования на состояние алкогольного опьянения органами гибдд установлены 6 полей для ввода данных со следующими наименованиями заводские установки вариант 1 22

Введенные перед измерением данные сохраняются в памяти анализатора вместе с результатом измерения порядковым номером измерения датой и временем его проведения датой корректировки показаний и поверки анализатора а также режимом отбора пробы 22

Для применения анализаторов в других областях например для предрейсовых осмотров а также при появлении соответствующих законодательных нормативных документов количество и наименование полей может быть изменено фирмой поставщиком перед про 22

Для установки режима измерения войдите в меню установки пользователя по 2 настоящего рэ и произведите включение или отключение клавиатуры нажимая на квадратик рядом с надписью клавиатура который указывает на ее текущее состояние 23

Режим измерения без ввода данных в этом режиме заполнение полей в распечатанном протоколе измерения возможно только от руки 23

Установка времени автоматического отключения 23

Во время эксплуатации пользователь по своему усмотрению или в соответствии с требованиями законодательства имеет возможность устанавливать количество копий распечатываемого протокола измерений печать которых будет произведена автоматически 24

Во время эксплуатации пользователь по своему усмотрению может активировать функцию автоматической печати протоколов измерения в заданном количестве копий 24

Настройки печати 24

В окне bluetooth содержится информация о статусе соединения с принтером 25

Настройка соединения bluetooth 25

Перейдите в меню установки пользователя согласно 2 настоящего рэ далее нажмите на кнопку bluetooth рисунок 8 на экране появится окно bluetooth рисунок 11 25

Перейдите в меню установки пользователя согласно 2 настоящего рэ далее нажмите на кнопку печать рисунок 8 на экране появится окно печать рисунок 10 25

Для корректировки текущей даты и времени в анализаторе войдите в меню установок согласно 2 настоящего рэ нажмите на кнопку дата и время рисунок 7 на экране появится окно установки дата время рисунок 12 26

Для установления соединения сопряжения анализатора с принтером включите принтер продолжительным в течение 2 3 седунд нажатием кнопку вкл выкл принтера загорится световой индикатор кнопки вкл выкл в окне bluetooth нажмите кнопку соедин 26

Корректировка даты и времени 26

При успешном установлении соединения сопряжении анализатора с принтером по связи bluetooth статус соединения изменится на установлено в главном меню анализатора появится индикатор bluetooth а в меню просмотра памяти тестов в названии ок 26

Меню инженера используется только в сервисных центрах а также при поверке анализатора вход в меню защищен паролем описание меню а также описание процедуры корректировки показаний поставляется фирмой поставщиком по дополнительному запросу 27

Перед началом работы проведите внешний осмотр анализатора и подготовку к работе 27

Подготовка анализатора к работе 27

Включите принтер продолжительным около 2 3 секунд нажатием на кнопку вкл выкл принтера загорится световой индикатор кнопки вкл выкл и через 5 10 секунд в главном меню анализатора появится индикатор bluetooth что свидетельствует об установле 28

Перед началом работы с принтером проведите его внешний осмотр и подготовку к работе 28

Подготовка и работа принтера 28

При необходимости печати протоколов измерений на принтере подготовьте его к работе в соответствии с 2 настоящего рэ 28

Включите анализатор нажатием на кнопку включения выключения согласно 2 настоящего рэ 29

Выберите режим измерения нажимая на соответствующую иконку на экране появится строка ввода данных и виртуальная клавиатура для набора символов рисунок 13 29

Перед началом работы установите режим измерения с вводом данных согласно 2 настоящего рэ 29

По окончании работы отключите принтер продолжительным около 3 х секунд нажатием на кнопку вкл выкл при этом световой индикатор кнопки вкл выкл погаснет 29

Порядок работы в режиме измерения с вводом данных 29

При появлении в распечатанном протоколе маркирования на бумаге в виде цветных полос означающего что бумага в принтере заканчивается замените бумагу в принтере согласно 3 настоящего рэ 29

Вернуться к предыдущему полю можно нажав на виртуальную кнопку 30

Данные следует вводить пользуясь виртуальной клавиатурой нажимая на нужный символ 30

Для перехода к следующему полю нажмите на виртуальную кнопку при этом есть возможность оставлять поля незаполненными например при отсутствии данных для ввода 30

Когда данные всех полей будут введены на экране появится окно с сообщением вставьте чистый мундштук рисунок 14 слева 30

Примечание если у анализатора истек срок поверки и при этом в анализаторе активирована функция блокировки работы по поверке в соответствии с 1 настоящего рэ то при выборе режима измерения на экране выводится сообщение требует поверки для 30

Вскройте упаковку индивидуального мундштука 31

Нажмите виртуальную кнопку старт для начала процедуры измерения 31

Установите индивидуальный мундштук для этого сначала держа мундштук боковыми отверстиями вниз под углом 45º заведите фиксирующий выступ мундштука под захват для мундштука в верхней части корпуса анализатора рисунок 2 рисунок 3 затем опуст 31

Обследуемому лицу следует дуть во входное отверстие мундштука рисунок 3 32

При готовности анализатора к отбору пробы выполните выдох согласно 2 2 настоящего рэ 32

Если обследуемому лицу по физиологическим причинам не удается выполнить выдох с требуемыми параметрами по расходу или объему указанными в 1 настоящего рэ можно воспользоваться ручным отбором пробы согласно 2 настоящего рэ 33

Если проба выдыхаемого воздуха не соответствует требуемым параметрам по расходу или объему указанным в 1 настоящего рэ т е в случае прерывания выдоха на экране отображается сообщение выдох прерван в этом случае следует повторить выдох согл 33

После отбора пробы воздуха производится измерение массовой концентрации паров этанола в отобранной пробе при этом на экране отображается сообщение идет анализ ждите рисунок 17 слева 33

Для выхода в главное меню нажмите на виртуальную кнопку 34

Для проведения следующего измерения нажмите на виртуальную кнопку и повторите процедуру измерения по 2 2 6 настоящего рэ 34

После того как анализ пробы произведен в сопровождении щелчка срабатывания заборной системы на экране предъявляется результат измерения массовой концентрации паров этанола алкоголя в отобранной пробе выдыхаемого воздуха рисунок 17 справа 34

При необходимости печати протокола измерения нажмите на виртуальную кнопку 34

Примечание печать результата измерения на внешнем принтере производится в соответствии с настройками печати анализатора согласно 2 настоящего рэ 34

Удалите использованный мундштук 34

Если при выполнении 2 0 или 2 1 настоящего рэ в мундштуке или заборной системе анализатора будут обнаружены пары этанола на экране появится сообщение обнаружен алкоголь рисунок 18 справа 35

Если при выполнении 2 1 настоящего рэ выдох не был сделан своевременно то окно готовности к отбору пробы дуйте рисунок 19 слева через 30 секунд сменится окном выдоха нет рисунок 19 справа 35

После завершения работы выключите анализатор продолжительным около 2 3 секунд нажатием на кнопку включения выключения до появления на экране сообщения выключение 35

Для возобновления процедуры измерения нажмите на виртуальную кнопку повтор в этом случае все данные введенные перед измерением не будут утеряны 36

Если при выполнении 2 2 настоящего рэ проба выдыхаемого воздуха не будет соответствовать требуемым параметрам по расходу или объему указанным в 1 настоящего рэ т е в случае прерывания выдоха на экране отобразится окно выдох прерван 36

В случае если обследуемое лицо выполнило несколько выдохов с расходом и объемом недостаточным для срабатывания автоматического обора пробы в анализаторе предусмотрена возможность прервать процедуру измерения зафиксировав при этом факт ы преры 37

Для этого при отображении на экране окна выдох прерван рисунок 20 справа нажмите на виртуальную кнопку выдох прерван на экране появится соответствующее сообщение рисунок 21 37

Если обследуемому не удается сделать выдох при котором срабатывает автоматический отбор пробы можно воспользоваться ручным режимом отбора пробы 38

Режим ручного отбора пробы 38

Успешно применять выдыхаемый воздух как диагностическую среду для определения содержания алкоголя в крови человека позволяет тот факт что количество алкоголя испаряющегося в выдыхаемый воздух зависит от его содержания в венозной крови эта за 38

Если при выполнении 2 1 настоящего рэ выдох не был сделан своевременно то окно готовности к отбору пробы дуйте сменится окном выдоха нет рисунок 22 слева 39

Отказ от измерения 39

Перед началом работы установите режим измерения без ввода данных согласно 2 настоящего рэ 39

Порядок работы в режиме измерения без ввода данных 39

Включите анализатор нажатием на кнопку включения выключения согласно 2 настоящего рэ 40

Вскройте упаковку индивидуального мундштука 40

Выберите режим измерения на экране появится окно с сообщением вставьте чистый мундштук рисунок 14 рисунок 14 слева 40

Нажмите виртуальную кнопку старт для начала процедуры измерения 40

Установите индивидуальный мундштук для этого сначала держа мундштук боковыми отверстиями вниз под углом 45º заведите фиксирующий выступ мундштука под захват для мундштука в верхней части корпуса анализатора рисунок 2 рисунок 3 затем опус 40

В поля распечатанного протокола измерения предназначенные для заполнения можно вписать данные от руки 41

Включите анализатор нажатием на кнопку включения выключения согласно 2 настоящего рэ 41

Выберите режим скрининга на сенсорном экране появится сообщение о готовности к тесту рисунок 23 слева 41

Порядок работы в режиме скрининга 41

Примечание если у анализатора истек срок поверки и при этом в анализаторе активирована функция блокировки работы по поверке в соответствии с 1 настоящего рэ то при выборе режима скрининга на экране выводится сообщение требует поверки для 41

Проведите измерение по 2 1 2 9 настоящего рэ 41

Установите мундштук воронку следующим образом держа мундштук воронку отверстиями вниз под углом 45 заведите фиксирующий выступ мундштука воронки под захват для мундштука в верхней части корпуса анализатора рисунок 2 рисунок 4 затем опуст 41

В зависимости от результата тестирования на экране анализатора появляется одно из двух сообщений рисунок 24 42

Для проведения тестирования обследуемый должен дуть в мундштук воронку сильно и непрерывно но без форсирования около 1 2 секунд мундштук воронка должен находиться прямо напротив рта обследуемого почти перпендикулярно поверхности лица на ра 42

Если обследуемому лицу по физиологическим причинам не удается выполнить выдох с требуемыми параметрами по расходу или объему можно воспользоваться ручным отбором пробы согласно 2 настоящего рэ 42

Если обследуемый обеспечивает требуемый расход выдыхаемого воздуха во время выдоха звучит опорный звуковой сигнал и на индикаторе продолжительности выдоха предъявляется оставшееся время выдоха в процентах рисунок 23 справа выдох следует п 42

Для выхода в главное меню нажмите на виртуальную кнопку 43

Для проведения следующего измерения нажмите на виртуальную кнопку и повторите процедуру измерения по 2 2 2 2 настоящего рэ 43

После завершения работы выключите анализатор продолжительным около 2 3 секунд нажатием на кнопку включения выключения до появления на экране сообщения выключение 43

При использовании анализатора для многократных измерений с использованием многоразового мундштука воронки особенно при низких температурах необходимо периодически протирать внутреннюю поверхность воронки не допуская появления конденсата 43

Просмотр и печать протоколов измерений сохраненных в памяти анализатора 43

Пункт главного меню просмотр памяти позволяет вывести на экран все записанные в памяти результаты измерений 43

Для быстрого перехода к первой записи к последней записи а также к записи протокола под требуемым номером выполните следующее 44

Для просмотра и печати протоколов измерений сохраненных в памяти анализатора выберите просмотр памяти в главном меню анализатора 44

Если измерения производились в режиме измерения без ввода данных в памяти хранятся только результаты измерения совместно с автоматически сохраняемыми данными рисунок 25 справа 44

Если измерения производились в режиме измерения с вводом данных результаты измерения хранятся в памяти совместно с автоматически сохраняемыми данными дата время и т д и с данными введенными в предназначенные для заполнения поля рисунок 2 44

Перебор записей протоколов измерений через 10 осуществляется кратковременным нажатием на сервисную кнопку на 10 записей назад или кратковременным нажатием на кнопку включения выключения на 10 записей вперед 44

Перебор записей протоколов измерений через один осуществляется нажатием на виртуальные кнопки и 44

В меню просмотра памяти тестов в зависимости от статуса соединения анализатора с принтером в названии окна запись высвечивается надпись подключен или отключен 45

В протоколах измерений анализатора распечатывается информация согласно таблице 6 приведен пример с набором полей для ввода данных в соответствии с 2 настоящего рэ 46

При нажатии на виртуальную кнопку принтер распечатает отображаемый на экране протокол измерения при условии наличия соединения с принтером в соответствии с 2 3 настоящего рэ 46

Содержание распечатанного протокола измерения 46

Анализатор выключается продолжительным около 3 х секунд нажатием на кнопку включения выключения до появления на экране сообщения выключение 47

Выключение анализатора 47

С целью экономии электропитания предусмотрена функция автоматического отключения анализатора пользователь может самостоятельно установить удобное время автоматического отключения анализатора согласно 2 настоящего рэ 47

Возможные неисправности анализатора и принтера 48

Выключение принтера 48

Принтер выключается продолжительным около 3 х секунд нажатием на кнопку вкл выкл принтера при этом световой индикатор кнопки вкл выкл гаснет 48

Текущее техническое обслуживание 50

Текущее техническое обслуживания включает в себя 50

Техническое обслуживание 50

А выключите анализатор 51

Для замены заряда элементов питания следуйте указаниям 51

Заряд замена элементов питания анализатора 51

При внешнем осмотре необходимо проверять 51

Чтобы проверить уровень напряжения элементов питания войдите в главное меню анализатора 51

Внимание устанавливайте в отсек питания элементы питания одного типа и производителя при замене батареек меняйте все 4 батарейки одновременно 52

Второй способ для заряда аккумуляторного блока принтера достаньте аккумуляторный блок из отсека питания принтера и установите его в зарядное устройство следуя указаниям 52

Заряд аккумуляторного блока принтера 52

Заряд аккумуляторного блока принтера может осуществляться двумя способами в зависимости от модификации зарядного устройства 52

Первый способ для заряда аккумуляторного блока принтера следуйте указаниям 52

В принтер устанавливается рулон термобумаги следующих размеров ширина 57 1 мм внешний диаметр 25 1 мм длина бумаги в рулоне зависит от плотности и составляет около 5 6 м на одном рулоне можно распечатать около 30 протоколов измерений 53

Для заправки в принтер рулона термобумаги выполните следующие действия 53

Заправка принтера бумагой 53

Примечание количество протоколов измерений получаемых из одного рулона термобумаги будет варьироваться в зависимости от количества полей для ввода данных установленных в анализаторе по 2 2 настоящего рэ 53

Калибровка сенсорного экрана 54

Удаление конденсата из мундштука воронки анализатора при эксплуатации производить сухой салфеткой без ворса мундштук воронка подлежит санитарной обработке по му 287 113 методические указания по дезинфекции предстерилизационной очистке и сте 54

Чистка 54

Чистка корпуса анализатора и принтера производится слегка влажной салфеткой 54

Чистка прижимного резинового валика принтера производится сухой салфеткой без ворса 54

Периодическое техническое обслуживание 55

Проверка показаний анализатора 55

Проверка показаний анализатора может выполняться 55

Проверку показаний анализатора может выполнять пользователь или сервисный центр при условии наличия оборудования указанного в таблице 8 55

Проверку показаний анализатора следует проводить при следующих условиях 55

Работу по проверке показаний анализатора рекомендуется отмечать в паспорте анализатора в таблице учета технического обслуживания анализатора 55

38866 0 57

Проверка показаний анализатора с помощью генератора газовых смесей паров этанола в воздухе 57

Приложение б справочное 69

Сервисные центры 69

Для выполнения работ по поверке аттестат аккредитации на право поверки средств 77

Для оказания услуг по техническому обслуживанию анализаторов организация долж 77

Измерений область аккредитации должна распространяться на газоанализаторы для опре деления паров этанола в выдыхаемом воздухе 77

На иметь все необходимые разрешительные документы в соответствии с действующим зако нодательством российской федерации 77

Нию ремонту поверке спрашивайте о наличии вышеуказанных разрешительных докумен тов 77

Обращаясь в данные организации для оказания услуг по техническому обслужива 77

Список сервисных центров периодически обновляется на странице сайта www alcotest ru в закладке техподдержка сервис в регионах соответствующим изменениям будут под вергаться данные приложения б настоящего рэ 77
