Lion Alcolmeter 500 Инструкция по эксплуатации онлайн
Содержание
- Lion alcolmeter 500 1
- Анализаторы паров 1
- Руководство по эксплуатации 1
- Этанола в выдыхаемом воздухе 1
- Включение анализатора 17 2
- Возможные неисправности анализатора и принтера 36 2
- Выключение анализатора 34 2
- Использование по назначению 14 2
- Лист регистрации изменений 56 2
- Маркировка и пломбирование 13 2
- Меню анализатора 18 2
- Назначение анализатора 4 2
- Описание и работа 4 2
- Периодическое техническое обслуживание 44 2
- Подготовка анализатора к работе 17 2
- Подготовка и работа внешнего принтера 15 2
- Порядок работы в режиме измерения 21 2
- Прерывание процедуры измерения 28 2
- Приложение а справочное разрешительные документы 54 2
- Приложение б справочное сервисные центры 55 2
- Просмотр результатов измерений сохраненных в памяти анализатора общей статистики тестов и печать результата последнего измерения 31 2
- Рабочие условия эксплуатации 4 2
- Режим ручного отбора пробы 26 2
- Содержание распечатанного протокола измерения 29 2
- Сообщения при работе анализатора 35 2
- Состав анализатора 8 2
- Текущее техническое обслуживание 39 2
- Технические характеристики 5 2
- Техническое обслуживание 39 2
- Транспортирование хранение и утилизация 52 2
- Упаковка 14 2
- Устройство и работа анализатора 9 2
- Эксплуатационные ограничения 14 2
- Анализатор не является источником опасных излучений по санпин 2 523 09 и выделений вредных веществ загрязняющих окружающую среду выше установленных норм по гост 12 05 88 4
- Анализатор предназначен для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха 4
- Анализатор рекомендуется к применению в сфере государственного регулирования обеспечения единства измерений 4
- Анализатор соответствует требованиям помехоустойчивости по гост р мэк 60601 1 2 2014 4
- Диапазон атмосферного давления кпа от 84 0 до 106 7 4
- Диапазон относительной влажности окружающего воздуха от 10 до 100 без конденсации 4
- Диапазон температуры окружающего воздуха ос от минус 5 до плюс 40 4
- Назначение анализатора 4
- Описание и работа 4
- По требованиям электробезопасности анализатор относится к типу в по гост р 50267 92 4
- По устойчивости к воздействиям температуры и влажности окружающего воздуха анализатор соответствует требованиям климатического исполнения у2 по гост р 50444 92 но для работы при температурах указанных в 1 настоящего рэ 4
- По устойчивости к механическим воздействиям анализатор относится к группе 2 по гост р 50444 92 4
- Рабочие условия эксплуатации 4
- Уровень индустриальных помех создаваемых анализатором не превышает допустимых норм для класса б группы 1 по гост р мэк 60601 1 2 2014 4
- Диапазон измерений и пределы допускаемой погрешности анализатора при температуре окружающего воздуха 20 5 c приведены в таблице 1 5
- Диапазон показаний мг л от 0 00 до 2 00 5
- Пределы допускаемой погрешности анализатора в зависимости от температуры окружающего воздуха приведены в таблице 2 5
- Технические характеристики 5
- Цена младшего разряда шкалы мг л 0 01 5
- Включения с не более 20 6
- Время измерения после отбора пробы с не более 30 6
- Время подготовки к работе после 6
- Время подготовки к работе после анализа газовой смеси с массовой концентрацией этанола 0 50 мг л с не более 60 6
- Датчик для измерения массовой концентрации паров этанола в анализируемой пробе воздуха электрохимический 6
- Дополнительные погрешности от наличия неизмеряемых компонентов отсутствуют 6
- Интервал времени работы анализатора без корректировки показаний месяцев не менее 12 6
- Объем пробы анализируемой газовой смеси л не менее 1 2 6
- Параметры анализируемой газовой смеси при подаче пробы на вход анализатора автоматический режим отбора пробы 6
- Питания не менее 750 6
- Расход анализируемой газовой смеси л мин не менее 20 6
- Срок службы электрохимического датчика установленного в анализаторе лет не менее 2 6
- Число измерений без замены батарей 6
- Электрическое питание анализатора осуществляется от сменных батарей типа аа 2х1 5 в устанавливаемых в отсек питания 6
- В памяти анализатора сохраняются результаты 3000 последних измерений 7
- В принтер устанавливается рулон термобумаги имеющий следующие габаритные размеры ширина не более 58 мм внешний диаметр не более 35 мм на одном рулоне можно распечатать около 70 протоколов измерений в зависимости от плотности термобумаги в 7
- Время автоматического отключения анализатора мин 5 7
- Габаритные размеры анализатора дхшхв мм не более 125х65х35 7
- При подключении внешнего термопринтера далее принтера анализатор обеспечивает возможность печати протоколов измерений на бумажном носителе в заданном количестве копий 7
- Примечание по умолчанию в настройках анализатора установлена печать одной копии количество распечатываемых копий протокола измерения может быть изменено поставщиком перед продажей либо в региональных сервисных центрах в процессе эксплуатации анали 7
- Режимы отбора пробы 7
- Режимы работы анализатора 7
- Анализатор может быть оснащен внешним принтером для печати полученных результатов измерений принтер поставляется по отдельному заказу внешний вид анализатора с принтером представлен на рисунке 1 8
- Без принтера г не более 160 8
- Комплект поставки анализатора приведен в таблице 3 8
- Конструктивно анализатор выполнен в виде моноблока 8
- Масса анализатора с батареями питания 8
- Состав анализатора 8
- Средний срок службы анализатора лет 5 8
- Средняя наработка на отказ ч 8000 8
- Встроенный микроконтроллер анализатора управляет всем процессом измерений анализаторы имеют встроенное программное обеспечение russian 500p 9
- Дополнительно поставщик по специальному заказу может включить в комплект поставки анализатора кабель для подключения к персональному компьютеру далее кабель для подключения к пк с которым покупателю на компакт диске передается для внутренне 9
- Принцип действия анализатора основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемой пробе воздуха 9
- Устройство и работа анализатора 9
- Анализатор оснащен микросхемой часов реального времени питание которой осуществляется от установленной на системной плате литиевой батарейки 10
- Управление анализатором осуществляется с помощью 2 х кнопок расположенных на лицевой панели 10
- Энергонезависимая память анализатора позволяет хранить данные сервисных настроек дату последней корректировки показаний и последней поверки анализатора а также результаты 3000 последних измерений 10
- Этапы работы и забора проб воздуха анализатора сопровождаются звуковыми сигналами 10
- Анализатор производит блокировку работы в режиме измерения при температуре платы с электрохимическим датчиком ниже минус 5 c и выше плюс 40 c 11
- Вместе с результатом измерения в памяти хранятся порядковый номер измерения теста дата и время его проведения а также режим отбора пробы 11

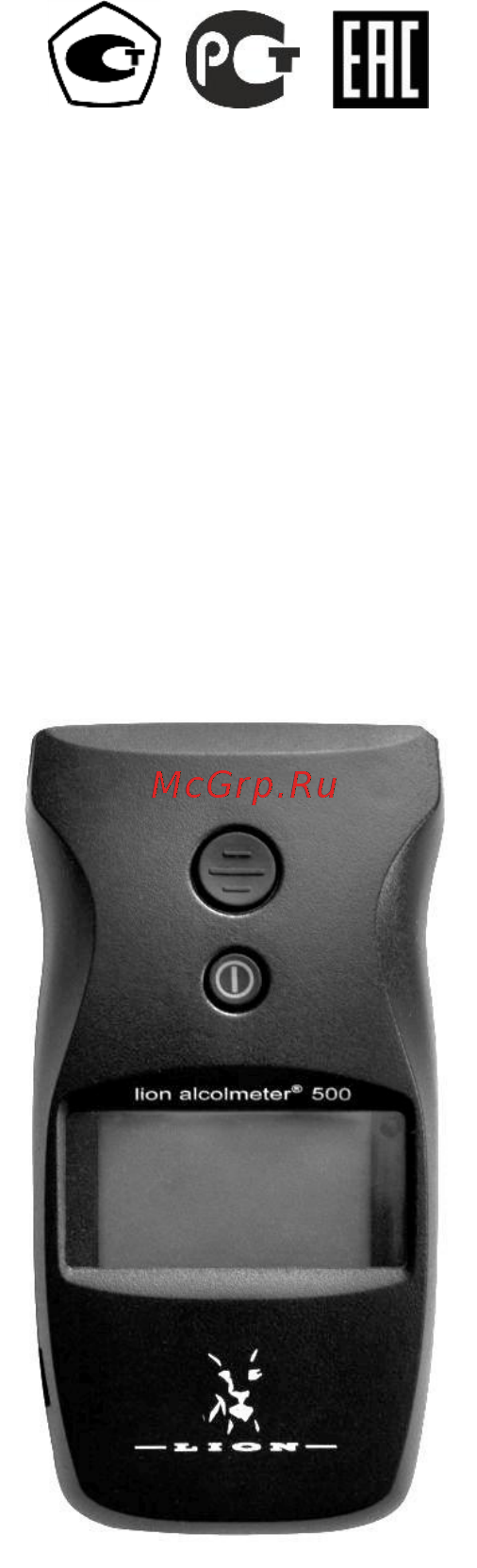

- Общий вид анализатора представлен на рисунке 2 11
- Батареи типа аа устанавливаются в отсек питания который расположен под крышкой на задней панели анализатора 12
- Большая кнопка предназначена для управления анализатором подтверждения выбранного пункта меню установки текущей даты и времени и т п 12
- Индивидуальный мундштук предназначен для формирования потока выдыхаемого воздуха поступающего в заборную систему анализатора индивидуальный мундштук запечатан в полиэтиленовую упаковку 12
- Коммуникационный порт расположенный на боковой панели анализатора предназначен для передачи данных на внешний принтер а также обмена данными между анализатором и пк 12
- Малая кнопка предназначена для включения и выключения анализатора а также для управления анализатором перемещения по меню анализатора установки текущей даты и времени и т п 12
- Подсвечиваемый дисплей предназначен для предъявления пользователю информации на каждом этапе работы анализатора и предъявления результата измерения 12
- Примечание с момента отбора пробы до предъявления результата измерения на дисплее происходит блокировка работы малой кнопки для исключения возможности выключения анализатора 12
- Через входной патрубок электрохимического датчика воздух поступает в измерительную ячейку электрохимического датчика и на датчик давления 12
- Внешний принтер подключается к анализатору с помощью соединительного кабеля прибор принтер далее кабеля связи 13
- Индикатор на передней панели принтера предназначен для информирования о текущем состоянии принтера 13
- Кнопка на передней панели принтера предназначена 13
- Маркировка и пломбирование 13
- На задней панели в отсеке питания анализатора нанесена следующая обязательная маркировка 13
- На передней панели анализатора нанесена следующая обязательная маркировка 13
- Чехол предназначен для защиты анализатора от внешних воздействий царапин грязи и т п специальная форма чехла позволяет работать с анализатором и проводить измерения не вынимая анализатор из чехла окошко на лицевой стороне чехла позволяет 13
- А на задней панели анализатора нанесена следующая обязательная маркировка 14
- Анализатор в полном комплекте упаковывается в транспортную тару поставщика 14
- Знак утверждения типа знак соответствия в системе гост р знак обращения продукции на рынке государств членов таможенного союза 14
- Использование по назначению 14
- Не допускается работать с принтером во время заряда аккумуляторного блока принтера 14
- Не допускается хранить и использовать анализатор в помещениях в которых осуществляется хранение спиртосодержащих веществ в открытых емкостях а также проводится обработка поверхностей или оборудования спиртосодержащими растворами 14
- Не допускается хранить и использовать анализатор в помещениях с повышенной запыленностью и загазованностью во избежание загрязнения заборной системы анализатора 14
- Перед началом использования анализатора убедитесь что условия эксплуатации удовлетворяют 1 настоящего рэ 14
- Пломбирование анализатора производится на крепежном винте на задней панели анализатора 14
- Поставщик при входном контроле производит пломбирование анализатора этикеткой с надписью нарушение пломбы лишает гарантии саморазрушающейся при попытке вскрытия анализатора 14
- Символ изделия типа в по 14
- Следует нажимать на кнопки анализатора аккуратно без чрезмерного усилия в противном случае возможен выход из строя кнопок и или кнопочной платы 14
- Упаковка 14
- Эксплуатационные ограничения 14
- Возможные комбинации цветов индикатора принтера приведены в таблице 5 15
- Для диагностики принтера включите его кратковременно нажав на кнопку принтера при этом индикатор начнет мигать определенной комбинацией цветов информируя о текущем состоянии принтера включении уровне заряда аккумуляторного блока принтера н 15
- Для работы анализатора совместно с внешним принтером выполните подключение принтера к анализатору плотно подсоединив кабель связи к коммуникационному порту анализатора рисунок 1 15
- Перед началом работы с принтером проведите его внешний осмотр и подготовку к работе 15
- Подготовка и работа внешнего принтера 15
- По окончании работы отключите принтер от анализатора для этого сначала выключите анализатор затем отсоедините кабель связи от коммуникационного порта анализатора аккуратно потянув за разъем кабеля от анализатора 16
- При появлении в распечатанном протоколе маркирования на бумаге в виде цветных полос означающего что бумага в принтере заканчивается замените бумагу в принтере согласно 3 настоящего рэ 16
- Через 30 секунд после последнего действия принтера он автоматически отключится с целью экономии заряда аккумуляторного блока принтера 16
- Включение анализатора 17
- Включение анализатора производится кратковременным нажатием на малую кнопку при этом звучат два коротких звуковых сигнала и анализатор проводит автодиагностику проверяется работоспособность заборной системы слышен двойной щелчок срабатывания 17
- Далее на дисплее отображается заводской номер анализатора затем текущая дата дд мм гггг в формате день месяц год и время чч мм в формате час минуты при этом в правом нижнем углу дисплея находится индикатор уровня напряжения батарей питания 17
- Перед началом работы проведите внешний осмотр анализатора и подготовку к работе 17
- Подготовка анализатора к работе 17
- При необходимости печати протоколов измерений на внешнем принтере подготовьте принтер к работе в соответствии с 2 настоящего рэ 17
- В анализаторе имеется два основных меню главное меню и меню пользователя 18
- В окнах меню в нижней части дисплея отображается описание действия кнопок в текущем окне 18
- Вход в главное меню осуществляется автоматически после включения анализатора и проведения серии диагностических тестов внутренних параметров анализатора 18
- Главное меню предназначено для перехода к проведению измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха 18
- Главное меню состоит из двух окон новый тест и выключить 18
- Для входа в меню пользователя необходимо выполнить следующие действия 18
- Если в процессе автодиагностики будет обнаружено отклонение по какому либо параметру то на дисплее в сопровождении звукового сигнала появится сообщение об ошибке согласно 2 2 настоящего рэ работа анализатора заблокируется в этом случае с 18
- Меню анализатора 18
- Меню пользователя предназначено для корректировки текущей даты и времени включения отключения режима ручного отбора пробы а также просмотра записанных в памяти тестов сохраненных результатов измерений 18
- Перемещение по меню производится нажатием на малую кнопку подтверждение выбора нажатием на большую кнопку 18
- А включить анализатор кратковременным нажатием на малую кнопку 19
- Б не позже чем через 4 секунды после включения кратковременно нажать на большую кнопку на дисплее отобразится информация о версии программного обеспечения затем появится первое окно меню пользователя память тестов 19
- Для корректировки текущей даты и времени в анализаторе войдите в меню пользователя согласно 2 далее нажимая на малую кнопку перейдите к окну устан время дата и утвердите выбор нажатием на большую кнопку на дисплее появится окно корре 19
- Корректировка даты и времени 19
- Меню 19
- Меню пользователя состоит из пяти окон предназначенных для перехода в соответствующие меню 19
- Отбора пробы 19
- Ручной забор 19
- Тестов вывода на печать на внешнем 19
- 07 2013 20
- Аналогичным образом скорректируйте месяц и год 20
- Аналогичным образом скорректируйте минуты 20
- Время 11 03 20
- Дата 20
- Для изменения часа кратковременно нажимайте на малую кнопку каждое нажатие увеличивает час на один при достижении последнего часа в сутках отсчет начнется заново с первого часа 20
- Для изменения числа нажимайте на малую кнопку при кратковременном нажатии число увеличивается на один день при длительном нажатии число увеличивается пока нажата кнопка при достижении последнего числа в месяце отсчет начнется заново 20
- Для утверждения параметра и перехода к следующему параметру времени минутам нажмите на большую кнопку 20
- Для утверждения параметра и перехода к следующему параметру даты месяцу нажмите на большую кнопку 20
- После утверждения последнего параметра даты года на дисплее появится окно установки текущего времени рисунок 6 при этом первый параметр времени час будет мигать 20
- После утверждения последнего параметра минут все внесенные изменения будут сохранены на дисплее отобразится текущая дата и время и анализатор перейдет в меню пользователя 20
- Вкл 21
- Включение отключение режима ручного отбора пробы 21
- Включите анализатор кратковременным нажатием на малую кнопку в соответствии с 2 настоящего рэ на дисплее отобразится первое окно главного меню новый тест рисунок 8 слева 21
- Вскройте упаковку индивидуального мундштука 21
- Для включения или отключения в анализаторе режима ручного отбора пробы войдите в меню пользователя согласно 2 далее перейдите к окну ручной забор и утвердите выбор нажатием на большую кнопку на дисплее появится меню установки режима ручного от 21
- Для изменения текущего состояния нажмите на малую кнопку для утверждения выбора и или выхода в меню пользователя нажмите на большую кнопку 21
- На дисплее отображается текущее состояние режима надпись ручной забор вкл означает что режим ручного отбора пробы включен ручной забор выкл режим выключен 21
- Порядок работы в режиме измерения 21
- Посмотрев на боковые панели анализатора визуально проверьте правильность установки мундштука мундштук должен быть полностью утоплен между направляющими для установки мундштука 21
- Проверка 21
- Ручной забор 21
- Установите мундштук между направляющими для установки мундштука совместив боковое отверстие мундштука с входным патрубком электрохимического датчика анализатора до упора 21
- Внимание не применяйте чрезмерную силу при установке мундштука повреждение входного патрубка электрохимического датчика может привести к выходу из строя анализатора 22
- Для начала процедуры измерения кратковременно нажмите на большую кнопку на дисплее отобразится сообщение проверка рисунок 8 справа при этом анализатор начнет подготовку к измерению во время подготовки к измерению анализатор производит к 22
- Если в мундштуке или заборной системе будет обнаружен алкоголь на дисплее анализатора в сопровождении длинного звукового сигнала отобразится сообщение обнаружен алкоголь и анализатор не выйдет в режим готовности к отбору пробы в этом случае дейст 22
- Начать тест 22
- Если проба выдыхаемого воздуха не соответствует требуемым параметрам по расходу или объему указанным в 1 настоящего рэ т е в случае прерывания выдоха звучит многократный короткий звуковой сигнал и на дисплее отображается сообщение 23
- Обследуемому лицу следует дуть во входное отверстие мундштука рисунок 2 23
- При готовности анализатора к отбору пробы выполните выдох согласно 2 настоящего рэ 23
- В случае если при выдохе в мундштук обследуемый в какой то момент начнет вдыхать воздух прозвучит многократный короткий звуковой сигнал и на дисплее отобразится сообщение 24
- Вдыхается 24
- Воздух 24
- Для прерывания процедуры измерения с целью фиксации количества выдохов не завершившихся автоматическим отбором пробы выполните прерывание процедуры измерения согласно 2 настоящего рэ 24
- Если обследуемому лицу по физиологическим причинам не удается выполнить выдох с требуемыми параметрами по расходу или объему указанным в 1 настоящего рэ можно воспользоваться ручным отбором пробы согласно 2 настоящего рэ 24
- Ждите 24
- Идет анализ 24
- Недостаточна 24
- После автоматического отбора пробы воздуха проводится измерение массовой концентрации паров этанола в отобранной пробе при этом на дисплее отображается сообщение идет анализ ждите рисунок 10 слева 24
- После двух коротких звуковых сигналов на дисплее в течение 9 ти секунд предъявляется результат измерения массовой концентрации паров этанола алкоголя в отобранной пробе выдыхаемого воздуха рисунок 10 справа 24
- Проба 24
- Далее анализатор переходит в главное меню результат измерения в этом случае сохраняется в памяти анализатора в виде надписи 2 а в распечатанном протоколе измерения при подключенном внешнем принтере выводится надпись результат 2 0 мг л 25
- Диапазона 25
- Для проведения следующего измерения удалите использованный мундштук и повторите процедуру измерения согласно 2 2 1 настоящего рэ 25
- Если измеренное значение массовой концентрации этанола превысило верхний предел показаний звучат два коротких звуковых сигнала и на дисплей анализатора выводится сообщение 25
- Если перед проведением измерения к анализатору был подсоединен внешний принтер то после предъявления результата измерения на дисплее анализатора принтер автоматически распечатает протокол измерения в установленном количестве копий 25
- После завершения работы дождитесь когда на дисплее отобразится окно главного меню новый тест и выключите анализатор для этого перейдите к окну главного меню выключить кратковременным нажатием на малую кнопку и утвердите выбор кратковреме 25
- После предъявления результата измерения на дисплее отобразится сообщение удалить мундштук и анализатор начнет подготовку к следующему измерению при этом будет мигать сообщение ждите после чего появится окно главного меню новый тест 25
- Превышение 25
- Примечание при появлении на дисплее сообщения превышение диапазона время подготовки к следующему измерению может увеличиться до 3 4 минут 25
- В этом случае выключите анализатор продолжительным около 2 х секунд нажатием на малую кнопку до появления сообщения на дисплее выключение в сопровождении трех коротких звуковых сигналов 26
- Внимание использование ручного режима отбора пробы возможно если в анализаторе включен данный режим согласно 2 настоящего рэ 26
- Выдержите анализатор в условиях эксплуатации указанных в 1 настоящего рэ и повторите процедуру по 2 2 настоящего рэ 26
- Если обследуемому не удается сделать выдох при котором срабатывает автоматический отбор пробы можно воспользоваться ручным режимом отбора пробы 26
- Если при выполнении 2 настоящего рэ в мундштуке или заборной системе будут обнаружены пары этанола на дисплее анализатора в сопровождении длинного звукового сигнала отобразится сообщение обнаружен алкоголь анализатор не выйдет в режим г 26
- Если при выполнении 2 настоящего рэ температура платы анализатора с электрохимическим датчиком будет выше 40 c или ниже минус 5 c на дисплей выведется сообщение температура слишком высокая низкая таблица 8 и прозвучит многократный 26
- Режим ручного отбора пробы 26
- Успешно применять выдыхаемый воздух как диагностическую среду для определения содержания алкоголя в крови человека позволяет тот факт что количество алкоголя испаряющегося в выдыхаемый воздух зависит от его содержания в венозной крови эта за 27
- В памяти анализатора в этом случае вместо результата измерения сохраняется надпись 00 28
- В случае если обследуемое лицо выполнило несколько выдохов с расходом и объемом недостаточным для срабатывания автоматического обора пробы в анализаторе предусмотрена возможность прервать процедуру измерения зафиксировав при этом количество выд 28
- В случае отказа обследуемого от проведения измерения обследуемый отказывается делать выдох в анализаторе предусмотрена возможность прервать процедуру измерения зафиксировав при этом факт отказа от измерения 28
- Выполнено 0 попыток 28
- Для этого во время готовности анализатора к отбору пробы рисунок 9 нажмите и удерживайте около 2 секунд малую кнопку до появления многократного звукового сигнала на дисплее появится сообщение о прерывании процедуры измерения с указанием количества 28
- Для этого во время готовности анализатора к отбору пробы рисунок 9 нажмите и удерживайте около 2 секунд малую кнопку до появления многократного звукового сигнала на дисплее появится сообщение отказ от теста выполнено 0 попыток рису нок 11 28
- Если перед проведением измерения к анализатору был подсоединен внешний принтер то после предъявления сообщения об отказе от измерения на дисплее анализатора рисунок 11 принтер автоматически распечатает протокол в установленном количестве копий 28
- Отказ от теста 28
- Прерывание процедуры измерения 28
- В памяти анализатора в этом случае вместо результата измерения сохраняется надпись хх где хх количество попыток выполнить выдох 29
- В протоколах измерений анализатора распечатывается информация согласно таблице 6 29
- В распечатанном протоколе в этом случае отсутствует строка с режимом отбора пробы а вместо результата измерения выводится надпись результат попыток выдоха х где х количество попыток выполнить выдох 29
- Выполнено 5 попыток 29
- Если перед проведением измерения к анализатору был подсоединен внешний принтер то после предъявления сообщения о прерывании процедуры измерения рисунок 12 принтер автоматически распечатает протокол измерения в установленном количестве копий 29
- Отказ от теста 29
- Примечание в качестве попытки анализатор фиксирует выдох не завершившийся автоматическим отбором пробы если выдох был начат с расходом не менее 20 л мин при этом звучал опорный звуковой сигнал но был прерван с последующим появлением на дисплее 29
- Содержание распечатанного протокола измерения 29
- Анализатор позволяет вывести на дисплей все сохраненные в памяти анализатора результаты измерений тесты общую статистику проведенных тестов а также распечатать протокол последнего измерения на внешнем принтере 31
- Для входа в меню памяти тестов сначала войдите в меню пользователя согласно 2 далее перейдите к окну память тестов и утвердите выбор нажатием на большую кнопку на дисплее появится первое окно меню памяти тестов статистика 31
- Для просмотра результатов измерений сохраненных в памяти анализатора войдите в меню памяти тестов согласно 2 0 далее перейдите к окну смотреть тесты и подтвердите выбор кратковременным нажатием на большую кнопку на дисплее появится о 31
- Память тестов 31
- Просмотр результатов измерений сохраненных в памяти анализатора 31
- Просмотр результатов измерений сохраненных в памяти анализатора общей статистики тестов и печать результата последнего измерения 31
- В появившемся окне отображаются первые пять результатов тестов измерений хранящиеся в памяти анализатора 32
- Для перехода в меню памяти тестов не совершайте никаких действий в течение десяти секунд анализатор перейдет в меню памяти тестов автоматически 32
- Для перехода к окну с результатами предыдущих пяти тестов измерений кратковременно нажмите на большую кнопку 32
- Для перехода к окну с результатами следующих пяти тестов измерений кратковременно нажмите на малую кнопку 32
- Для просмотра общей статистики тестов войдите в меню памяти тестов согласно 2 0 далее перейдите к окну статистика и подтвердите выбор кратковременным нажатием на большую кнопку на дисплее появится окно просмотра статистики тестов рисунок 14 32
- При необходимости печати общей статистики тестов из памяти анализатора подключите внешний принтер согласно 2 настоящего рэ 32
- Просмотр общей статистики тестов 32
- В окне просмотра статистики тестов выводится информация согласно таблице 7 33
- Для перехода в меню памяти тестов не совершайте никаких действий в течение десяти секунд анализатор перейдет в меню памяти тестов автоматически 33
- Для просмотра результата последнего измерения теста сохраненного в памяти анализатора войдите в меню памяти тестов согласно 2 0 далее выберите пункт смотреть тесты и подтвердите выбор кратковременным нажатием на большую кнопку на дисплее по 33
- Если был подключен внешний принтер протокол общей статистики тестов автоматически распечатается на принтере информация в распечатанном протоколе соответствует таблице 7 33
- При необходимости печати протокола измерения из памяти анализатора подключите внешний принтер согласно 2 настоящего рэ 33
- Просмотр и печать результата последнего измерения 33
- Выключение анализатора 34
- Выключение анализатора осуществляется через главное меню либо меню пользователя для этого находясь в одном из этих меню необходимо перейти к окну выключить и утвердить выбор кратковременным нажатием на большую кнопку 34
- Далее анализатор перейдет в меню памяти тестов 34
- Если был подключен внешний принтер протокол измерения автоматически распечатается на принтере в установленном количестве копий 34
- Кратковременно нажмите на большую кнопку на дисплее последовательно отобразится номер последнего измерения затем результат этого измерения числовое значение в виде х хх мг л либо сообщение отказ от теста выполнено х попыток где х количеств 34
- Номер посл теста 34
- С целью экономии электропитания в анализаторе предусмотрена функция автоматического отключения через 5 минут после последнего действия анализатора пользователя 34
- В процессе работы анализатора на дисплее могут появляться предупреждающие сообщения и сообщения об ошибках которые приведены в таблице 8 35
- За 10 секунд до автоматического отключения начинают звучать предупреждающие короткие звуковые сигналы а на дисплее мигать сообщение выключение 35
- Сообщения при работе анализатора 35
- Возможные неисправности анализатора и внешнего принтера а также способы их устранения приведены в таблице 9 36
- Возможные неисправности анализатора и принтера 36
- Замена батарей питания анализатора 39
- При внешнем осмотре необходимо проверять 39
- Текущее техническое обслуживание 39
- Текущее техническое обслуживание включает в себя 39
- Техническое обслуживание 39
- Анализатор имеет 2 уровня предупреждения о недостаточном напряжении питания 40
- В сопровождении коротких звуковых сигналов и анализатор отключается это означает что уровень напряжения батарей питания установленных в отсеке питания ниже минимально допустимого в этом случае замените батареи питания в отсеке питания 40
- В сопровождении коротких звуковых сигналов это означает что уровень напряжения батарей питания установленных в отсеке питания низкий но его достаточно для проведения еще нескольких измерений в этом случае рекомендуется как можно скорее заменить 40
- Для замены батарей питания установленных в отсеке питания выключите анализатор откройте крышку отсека питания на задней панели анализатора нажав на рычажок по направлению к центру крышки удалите обе батареи питания из отсека питания и уст 40
- Если на дисплей выводится предупреждение о низком напряжении питания в виде мигающего сообщения 40
- При низком уровне напряжения лишь небольшая часть индикатора питания остается закрашенной 40
- Уровень напряжения батарей питания отображается на индикаторе питания в правом нижнем углу дисплея анализатора при включении 40
- Б подсоедините зарядное устройство к сети переменного тока 220в 50гц при этом индикатор состояния принтера начнет мигать оранжевым цветом согласно таблице 5 информируя об идущем процессе заряда заряд необходимо продолжать в течение 5 6 часов 41
- Для заряда аккумуляторного блока принтера следуйте указаниям 41
- Для проведения автодиагностики принтера включите его кратковременным нажатием на кнопку принтера затем выполните двойное нажатие на кнопку принтера быстро нажав два раза подряд распечатается протокол автодиагностики в котором помимо проч 41
- Если индикатор на передней панели принтера информирует о низком напряжении аккумуляторного блока принтера мигает красным цветом зарядите аккумуляторный блок принтера 41
- Заряд аккумуляторного блока принтера 41
- В принтер устанавливается рулон термобумаги имеющий следующие габаритные размеры ширина не более 58 мм внешний диаметр не более 35 мм на одном рулоне можно распечатать около 70 протоколов измерений в зависимости от плотности термобумаги в 42
- Для замены аккумуляторного блока принтера необходимо отсоединить его достать из отсека питания принтера и установить новый аккумуляторный блок следуя указаниям 42
- Для заправки принтера бумагой выполните следующие действия 42
- Замена аккумуляторного блока принтера 42
- Заправка принтера бумагой 42
- С течением времени емкость аккумуляторов в аккумуляторном блоке принтера уменьшается если после заряда аккумуляторного блока удается распечатать менее 50 протоколов после чего индикатор на передней панели принтера начинает информировать о ни 42
- Для проверки правильности установки термобумаги проведите автодиагностику принтера согласно 3 настоящего рэ 43
- При необходимости протяжки установленной бумаги включите принтер кратковременным нажатием на кнопку принтера затем нажмите и удерживайте кнопку принтера бумага будет протягиваться до тех пор пока нажата кнопка 43
- Примечание термосторону бумаги легко определить если быстро чиркнуть любым твердым предметом колпачком ручки и т п по термостороне то останется черный след 43
- Чистка 43
- Чистка корпуса анализатора и принтера производится слегка влажной салфеткой 43
- Периодическое техническое обслуживание 44
- Проверка показаний анализатора 44
- Проверка показаний анализатора может выполняться 44
- Проверку показаний анализатора может выполнять пользователь или сервисный центр при условии наличия оборудования указанного в таблице 10 44
- Проверку показаний анализатора следует проводить при следующих условиях 44
- Работу по проверке показаний анализатора рекомендуется отмечать в паспорте анализатора в таблице учета технического обслуживания анализатора 44
- Чистка прижимного резинового валика принтера производится сухой салфеткой без ворса 44
- 38866 0 46
- Проверка показаний анализатора с помощью генератора газовых смесей паров этанола в воздухе 46
- C 38866 0 c 62
