Lion Alcolmeter 500 [13/70] Чехол предназначен для защиты анализатора от внешних воздействий царапин грязи и т п специальная форма чехла позволяет работать с анализатором и проводить измерения не вынимая анализатор из чехла окошко на лицевой стороне чехла позволяет

Анализатор не является источником опасных излучений по санпин 2 523 09 и выделений вредных веществ загрязняющих окружающую среду выше установленных норм по гост 12 05 88 4

Анализатор предназначен для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха 4

Анализатор соответствует требованиям помехоустойчивости по гост р мэк 60601 1 2 2014 4

Диапазон атмосферного давления кпа от 84 0 до 106 7 4

Диапазон относительной влажности окружающего воздуха от 10 до 100 без конденсации 4

Диапазон температуры окружающего воздуха ос от минус 5 до плюс 40 4

Назначение анализатора 4

Описание и работа 4

По требованиям электробезопасности анализатор относится к типу в по гост р 50267 92 4

По устойчивости к воздействиям температуры и влажности окружающего воздуха анализатор соответствует требованиям климатического исполнения у2 по гост р 50444 92 но для работы при температурах указанных в 1 настоящего рэ 4

По устойчивости к механическим воздействиям анализатор относится к группе 2 по гост р 50444 92 4

Рабочие условия эксплуатации 4

Уровень индустриальных помех создаваемых анализатором не превышает допустимых норм для класса б группы 1 по гост р мэк 60601 1 2 2014 4

Диапазон измерений и пределы допускаемой погрешности анализатора при температуре окружающего воздуха 20 5 c приведены в таблице 1 5

Диапазон показаний мг л от 0 00 до 2 00 5

Пределы допускаемой погрешности анализатора в зависимости от температуры окружающего воздуха приведены в таблице 2 5

Технические характеристики 5

Цена младшего разряда шкалы мг л 0 01 5

Включения с не более 20 6

Время измерения после отбора пробы с не более 30 6

Время подготовки к работе после 6

Время подготовки к работе после анализа газовой смеси с массовой концентрацией этанола 0 50 мг л с не более 60 6

Датчик для измерения массовой концентрации паров этанола в анализируемой пробе воздуха электрохимический 6

Дополнительные погрешности от наличия неизмеряемых компонентов отсутствуют 6

Интервал времени работы анализатора без корректировки показаний месяцев не менее 12 6

Объем пробы анализируемой газовой смеси л не менее 1 2 6

Параметры анализируемой газовой смеси при подаче пробы на вход анализатора автоматический режим отбора пробы 6

Питания не менее 750 6

Расход анализируемой газовой смеси л мин не менее 20 6

Срок службы электрохимического датчика установленного в анализаторе лет не менее 2 6

Число измерений без замены батарей 6

Электрическое питание анализатора осуществляется от сменных батарей типа аа 2х1 5 в устанавливаемых в отсек питания 6

В памяти анализатора сохраняются результаты 3000 последних измерений 7

В принтер устанавливается рулон термобумаги имеющий следующие габаритные размеры ширина не более 58 мм внешний диаметр не более 35 мм на одном рулоне можно распечатать около 70 протоколов измерений в зависимости от плотности термобумаги в 7

Время автоматического отключения анализатора мин 5 7

Габаритные размеры анализатора дхшхв мм не более 125х65х35 7

При подключении внешнего термопринтера далее принтера анализатор обеспечивает возможность печати протоколов измерений на бумажном носителе в заданном количестве копий 7

Примечание по умолчанию в настройках анализатора установлена печать одной копии количество распечатываемых копий протокола измерения может быть изменено поставщиком перед продажей либо в региональных сервисных центрах в процессе эксплуатации анали 7

Режимы отбора пробы 7

Режимы работы анализатора 7

Анализатор может быть оснащен внешним принтером для печати полученных результатов измерений принтер поставляется по отдельному заказу внешний вид анализатора с принтером представлен на рисунке 1 8

Без принтера г не более 160 8

Комплект поставки анализатора приведен в таблице 3 8

Конструктивно анализатор выполнен в виде моноблока 8

Масса анализатора с батареями питания 8

Состав анализатора 8

Средний срок службы анализатора лет 5 8

Средняя наработка на отказ ч 8000 8

Встроенный микроконтроллер анализатора управляет всем процессом измерений анализаторы имеют встроенное программное обеспечение russian 500p 9

Дополнительно поставщик по специальному заказу может включить в комплект поставки анализатора кабель для подключения к персональному компьютеру далее кабель для подключения к пк с которым покупателю на компакт диске передается для внутренне 9

Принцип действия анализатора основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемой пробе воздуха 9

Устройство и работа анализатора 9

Анализатор оснащен микросхемой часов реального времени питание которой осуществляется от установленной на системной плате литиевой батарейки 10

Управление анализатором осуществляется с помощью 2 х кнопок расположенных на лицевой панели 10

Энергонезависимая память анализатора позволяет хранить данные сервисных настроек дату последней корректировки показаний и последней поверки анализатора а также результаты 3000 последних измерений 10

Этапы работы и забора проб воздуха анализатора сопровождаются звуковыми сигналами 10

Анализатор производит блокировку работы в режиме измерения при температуре платы с электрохимическим датчиком ниже минус 5 c и выше плюс 40 c 11

Вместе с результатом измерения в памяти хранятся порядковый номер измерения теста дата и время его проведения а также режим отбора пробы 11

Общий вид анализатора представлен на рисунке 2 11

Батареи типа аа устанавливаются в отсек питания который расположен под крышкой на задней панели анализатора 12

Большая кнопка предназначена для управления анализатором подтверждения выбранного пункта меню установки текущей даты и времени и т п 12

Индивидуальный мундштук предназначен для формирования потока выдыхаемого воздуха поступающего в заборную систему анализатора индивидуальный мундштук запечатан в полиэтиленовую упаковку 12

Коммуникационный порт расположенный на боковой панели анализатора предназначен для передачи данных на внешний принтер а также обмена данными между анализатором и пк 12

Малая кнопка предназначена для включения и выключения анализатора а также для управления анализатором перемещения по меню анализатора установки текущей даты и времени и т п 12

Подсвечиваемый дисплей предназначен для предъявления пользователю информации на каждом этапе работы анализатора и предъявления результата измерения 12

Примечание с момента отбора пробы до предъявления результата измерения на дисплее происходит блокировка работы малой кнопки для исключения возможности выключения анализатора 12

Через входной патрубок электрохимического датчика воздух поступает в измерительную ячейку электрохимического датчика и на датчик давления 12

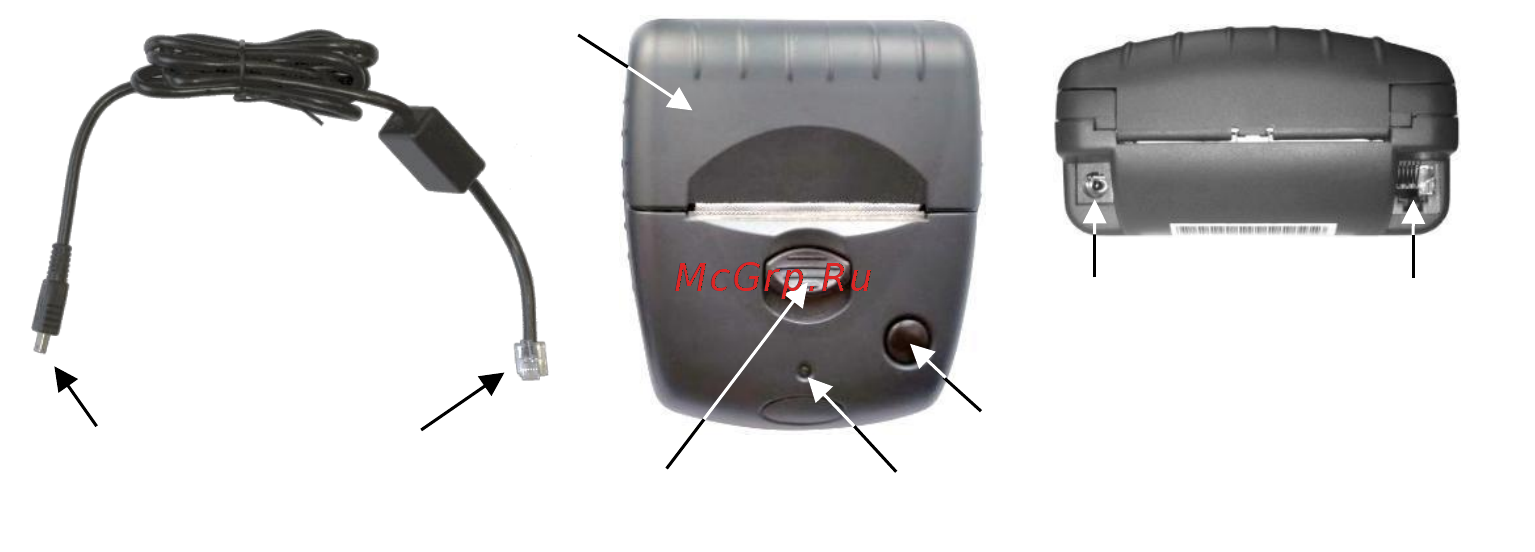

Внешний принтер подключается к анализатору с помощью соединительного кабеля прибор принтер далее кабеля связи 13

Индикатор на передней панели принтера предназначен для информирования о текущем состоянии принтера 13

Кнопка на передней панели принтера предназначена 13

Маркировка и пломбирование 13

На задней панели в отсеке питания анализатора нанесена следующая обязательная маркировка 13

На передней панели анализатора нанесена следующая обязательная маркировка 13

Чехол предназначен для защиты анализатора от внешних воздействий царапин грязи и т п специальная форма чехла позволяет работать с анализатором и проводить измерения не вынимая анализатор из чехла окошко на лицевой стороне чехла позволяет 13

А на задней панели анализатора нанесена следующая обязательная маркировка 14

Анализатор в полном комплекте упаковывается в транспортную тару поставщика 14

Знак утверждения типа знак соответствия в системе гост р знак обращения продукции на рынке государств членов таможенного союза 14

Использование по назначению 14

Не допускается работать с принтером во время заряда аккумуляторного блока принтера 14

Не допускается хранить и использовать анализатор в помещениях в которых осуществляется хранение спиртосодержащих веществ в открытых емкостях а также проводится обработка поверхностей или оборудования спиртосодержащими растворами 14

Не допускается хранить и использовать анализатор в помещениях с повышенной запыленностью и загазованностью во избежание загрязнения заборной системы анализатора 14

Перед началом использования анализатора убедитесь что условия эксплуатации удовлетворяют 1 настоящего рэ 14

Пломбирование анализатора производится на крепежном винте на задней панели анализатора 14

Поставщик при входном контроле производит пломбирование анализатора этикеткой с надписью нарушение пломбы лишает гарантии саморазрушающейся при попытке вскрытия анализатора 14

Символ изделия типа в по 14

Следует нажимать на кнопки анализатора аккуратно без чрезмерного усилия в противном случае возможен выход из строя кнопок и или кнопочной платы 14

Упаковка 14

Эксплуатационные ограничения 14

Возможные комбинации цветов индикатора принтера приведены в таблице 5 15

Для диагностики принтера включите его кратковременно нажав на кнопку принтера при этом индикатор начнет мигать определенной комбинацией цветов информируя о текущем состоянии принтера включении уровне заряда аккумуляторного блока принтера н 15

Для работы анализатора совместно с внешним принтером выполните подключение принтера к анализатору плотно подсоединив кабель связи к коммуникационному порту анализатора рисунок 1 15

Перед началом работы с принтером проведите его внешний осмотр и подготовку к работе 15

Подготовка и работа внешнего принтера 15

По окончании работы отключите принтер от анализатора для этого сначала выключите анализатор затем отсоедините кабель связи от коммуникационного порта анализатора аккуратно потянув за разъем кабеля от анализатора 16

При появлении в распечатанном протоколе маркирования на бумаге в виде цветных полос означающего что бумага в принтере заканчивается замените бумагу в принтере согласно 3 настоящего рэ 16

Через 30 секунд после последнего действия принтера он автоматически отключится с целью экономии заряда аккумуляторного блока принтера 16

Включение анализатора 17

Включение анализатора производится кратковременным нажатием на малую кнопку при этом звучат два коротких звуковых сигнала и анализатор проводит автодиагностику проверяется работоспособность заборной системы слышен двойной щелчок срабатывания 17

Далее на дисплее отображается заводской номер анализатора затем текущая дата дд мм гггг в формате день месяц год и время чч мм в формате час минуты при этом в правом нижнем углу дисплея находится индикатор уровня напряжения батарей питания 17

Перед началом работы проведите внешний осмотр анализатора и подготовку к работе 17

Подготовка анализатора к работе 17

При необходимости печати протоколов измерений на внешнем принтере подготовьте принтер к работе в соответствии с 2 настоящего рэ 17

В анализаторе имеется два основных меню главное меню и меню пользователя 18

В окнах меню в нижней части дисплея отображается описание действия кнопок в текущем окне 18

Вход в главное меню осуществляется автоматически после включения анализатора и проведения серии диагностических тестов внутренних параметров анализатора 18

Главное меню предназначено для перехода к проведению измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха 18

Главное меню состоит из двух окон новый тест и выключить 18

Для входа в меню пользователя необходимо выполнить следующие действия 18

Если в процессе автодиагностики будет обнаружено отклонение по какому либо параметру то на дисплее в сопровождении звукового сигнала появится сообщение об ошибке согласно 2 2 настоящего рэ работа анализатора заблокируется в этом случае с 18

Меню анализатора 18

Меню пользователя предназначено для корректировки текущей даты и времени включения отключения режима ручного отбора пробы а также просмотра записанных в памяти тестов сохраненных результатов измерений 18

Перемещение по меню производится нажатием на малую кнопку подтверждение выбора нажатием на большую кнопку 18

А включить анализатор кратковременным нажатием на малую кнопку 19

Б не позже чем через 4 секунды после включения кратковременно нажать на большую кнопку на дисплее отобразится информация о версии программного обеспечения затем появится первое окно меню пользователя память тестов 19

Для корректировки текущей даты и времени в анализаторе войдите в меню пользователя согласно 2 далее нажимая на малую кнопку перейдите к окну устан время дата и утвердите выбор нажатием на большую кнопку на дисплее появится окно корре 19

Корректировка даты и времени 19

Меню 19

Меню пользователя состоит из пяти окон предназначенных для перехода в соответствующие меню 19

Отбора пробы 19

Ручной забор 19

Тестов вывода на печать на внешнем 19

07 2013 20

Аналогичным образом скорректируйте месяц и год 20

Аналогичным образом скорректируйте минуты 20

Время 11 03 20

Дата 20

Для изменения часа кратковременно нажимайте на малую кнопку каждое нажатие увеличивает час на один при достижении последнего часа в сутках отсчет начнется заново с первого часа 20

Для изменения числа нажимайте на малую кнопку при кратковременном нажатии число увеличивается на один день при длительном нажатии число увеличивается пока нажата кнопка при достижении последнего числа в месяце отсчет начнется заново 20

Для утверждения параметра и перехода к следующему параметру времени минутам нажмите на большую кнопку 20

Для утверждения параметра и перехода к следующему параметру даты месяцу нажмите на большую кнопку 20

После утверждения последнего параметра даты года на дисплее появится окно установки текущего времени рисунок 6 при этом первый параметр времени час будет мигать 20

После утверждения последнего параметра минут все внесенные изменения будут сохранены на дисплее отобразится текущая дата и время и анализатор перейдет в меню пользователя 20

Вкл 21

Включение отключение режима ручного отбора пробы 21

Включите анализатор кратковременным нажатием на малую кнопку в соответствии с 2 настоящего рэ на дисплее отобразится первое окно главного меню новый тест рисунок 8 слева 21

Вскройте упаковку индивидуального мундштука 21

Для включения или отключения в анализаторе режима ручного отбора пробы войдите в меню пользователя согласно 2 далее перейдите к окну ручной забор и утвердите выбор нажатием на большую кнопку на дисплее появится меню установки режима ручного от 21

Для изменения текущего состояния нажмите на малую кнопку для утверждения выбора и или выхода в меню пользователя нажмите на большую кнопку 21

На дисплее отображается текущее состояние режима надпись ручной забор вкл означает что режим ручного отбора пробы включен ручной забор выкл режим выключен 21

Порядок работы в режиме измерения 21

Посмотрев на боковые панели анализатора визуально проверьте правильность установки мундштука мундштук должен быть полностью утоплен между направляющими для установки мундштука 21

Проверка 21

Ручной забор 21

Установите мундштук между направляющими для установки мундштука совместив боковое отверстие мундштука с входным патрубком электрохимического датчика анализатора до упора 21

Внимание не применяйте чрезмерную силу при установке мундштука повреждение входного патрубка электрохимического датчика может привести к выходу из строя анализатора 22

Для начала процедуры измерения кратковременно нажмите на большую кнопку на дисплее отобразится сообщение проверка рисунок 8 справа при этом анализатор начнет подготовку к измерению во время подготовки к измерению анализатор производит к 22

Если в мундштуке или заборной системе будет обнаружен алкоголь на дисплее анализатора в сопровождении длинного звукового сигнала отобразится сообщение обнаружен алкоголь и анализатор не выйдет в режим готовности к отбору пробы в этом случае дейст 22

Начать тест 22

Если проба выдыхаемого воздуха не соответствует требуемым параметрам по расходу или объему указанным в 1 настоящего рэ т е в случае прерывания выдоха звучит многократный короткий звуковой сигнал и на дисплее отображается сообщение 23

Обследуемому лицу следует дуть во входное отверстие мундштука рисунок 2 23

При готовности анализатора к отбору пробы выполните выдох согласно 2 настоящего рэ 23

В случае если при выдохе в мундштук обследуемый в какой то момент начнет вдыхать воздух прозвучит многократный короткий звуковой сигнал и на дисплее отобразится сообщение 24

Вдыхается 24

Воздух 24

Для прерывания процедуры измерения с целью фиксации количества выдохов не завершившихся автоматическим отбором пробы выполните прерывание процедуры измерения согласно 2 настоящего рэ 24

Если обследуемому лицу по физиологическим причинам не удается выполнить выдох с требуемыми параметрами по расходу или объему указанным в 1 настоящего рэ можно воспользоваться ручным отбором пробы согласно 2 настоящего рэ 24

Ждите 24

Идет анализ 24

Недостаточна 24

После автоматического отбора пробы воздуха проводится измерение массовой концентрации паров этанола в отобранной пробе при этом на дисплее отображается сообщение идет анализ ждите рисунок 10 слева 24

После двух коротких звуковых сигналов на дисплее в течение 9 ти секунд предъявляется результат измерения массовой концентрации паров этанола алкоголя в отобранной пробе выдыхаемого воздуха рисунок 10 справа 24

Проба 24

Далее анализатор переходит в главное меню результат измерения в этом случае сохраняется в памяти анализатора в виде надписи 2 а в распечатанном протоколе измерения при подключенном внешнем принтере выводится надпись результат 2 0 мг л 25

Диапазона 25

Для проведения следующего измерения удалите использованный мундштук и повторите процедуру измерения согласно 2 2 1 настоящего рэ 25

Если измеренное значение массовой концентрации этанола превысило верхний предел показаний звучат два коротких звуковых сигнала и на дисплей анализатора выводится сообщение 25

Если перед проведением измерения к анализатору был подсоединен внешний принтер то после предъявления результата измерения на дисплее анализатора принтер автоматически распечатает протокол измерения в установленном количестве копий 25

После завершения работы дождитесь когда на дисплее отобразится окно главного меню новый тест и выключите анализатор для этого перейдите к окну главного меню выключить кратковременным нажатием на малую кнопку и утвердите выбор кратковреме 25

После предъявления результата измерения на дисплее отобразится сообщение удалить мундштук и анализатор начнет подготовку к следующему измерению при этом будет мигать сообщение ждите после чего появится окно главного меню новый тест 25

Превышение 25

Примечание при появлении на дисплее сообщения превышение диапазона время подготовки к следующему измерению может увеличиться до 3 4 минут 25

В этом случае выключите анализатор продолжительным около 2 х секунд нажатием на малую кнопку до появления сообщения на дисплее выключение в сопровождении трех коротких звуковых сигналов 26

Внимание использование ручного режима отбора пробы возможно если в анализаторе включен данный режим согласно 2 настоящего рэ 26

Выдержите анализатор в условиях эксплуатации указанных в 1 настоящего рэ и повторите процедуру по 2 2 настоящего рэ 26

Если обследуемому не удается сделать выдох при котором срабатывает автоматический отбор пробы можно воспользоваться ручным режимом отбора пробы 26

Если при выполнении 2 настоящего рэ в мундштуке или заборной системе будут обнаружены пары этанола на дисплее анализатора в сопровождении длинного звукового сигнала отобразится сообщение обнаружен алкоголь анализатор не выйдет в режим г 26

Если при выполнении 2 настоящего рэ температура платы анализатора с электрохимическим датчиком будет выше 40 c или ниже минус 5 c на дисплей выведется сообщение температура слишком высокая низкая таблица 8 и прозвучит многократный 26

Режим ручного отбора пробы 26

Успешно применять выдыхаемый воздух как диагностическую среду для определения содержания алкоголя в крови человека позволяет тот факт что количество алкоголя испаряющегося в выдыхаемый воздух зависит от его содержания в венозной крови эта за 27

В памяти анализатора в этом случае вместо результата измерения сохраняется надпись 00 28

В случае если обследуемое лицо выполнило несколько выдохов с расходом и объемом недостаточным для срабатывания автоматического обора пробы в анализаторе предусмотрена возможность прервать процедуру измерения зафиксировав при этом количество выд 28

В случае отказа обследуемого от проведения измерения обследуемый отказывается делать выдох в анализаторе предусмотрена возможность прервать процедуру измерения зафиксировав при этом факт отказа от измерения 28

Выполнено 0 попыток 28

Для этого во время готовности анализатора к отбору пробы рисунок 9 нажмите и удерживайте около 2 секунд малую кнопку до появления многократного звукового сигнала на дисплее появится сообщение о прерывании процедуры измерения с указанием количества 28

Для этого во время готовности анализатора к отбору пробы рисунок 9 нажмите и удерживайте около 2 секунд малую кнопку до появления многократного звукового сигнала на дисплее появится сообщение отказ от теста выполнено 0 попыток рису нок 11 28

Если перед проведением измерения к анализатору был подсоединен внешний принтер то после предъявления сообщения об отказе от измерения на дисплее анализатора рисунок 11 принтер автоматически распечатает протокол в установленном количестве копий 28

Отказ от теста 28

Прерывание процедуры измерения 28

В памяти анализатора в этом случае вместо результата измерения сохраняется надпись хх где хх количество попыток выполнить выдох 29

В протоколах измерений анализатора распечатывается информация согласно таблице 6 29

В распечатанном протоколе в этом случае отсутствует строка с режимом отбора пробы а вместо результата измерения выводится надпись результат попыток выдоха х где х количество попыток выполнить выдох 29

Выполнено 5 попыток 29

Если перед проведением измерения к анализатору был подсоединен внешний принтер то после предъявления сообщения о прерывании процедуры измерения рисунок 12 принтер автоматически распечатает протокол измерения в установленном количестве копий 29

Отказ от теста 29

Примечание в качестве попытки анализатор фиксирует выдох не завершившийся автоматическим отбором пробы если выдох был начат с расходом не менее 20 л мин при этом звучал опорный звуковой сигнал но был прерван с последующим появлением на дисплее 29

Содержание распечатанного протокола измерения 29

Анализатор позволяет вывести на дисплей все сохраненные в памяти анализатора результаты измерений тесты общую статистику проведенных тестов а также распечатать протокол последнего измерения на внешнем принтере 31

Для входа в меню памяти тестов сначала войдите в меню пользователя согласно 2 далее перейдите к окну память тестов и утвердите выбор нажатием на большую кнопку на дисплее появится первое окно меню памяти тестов статистика 31

Для просмотра результатов измерений сохраненных в памяти анализатора войдите в меню памяти тестов согласно 2 0 далее перейдите к окну смотреть тесты и подтвердите выбор кратковременным нажатием на большую кнопку на дисплее появится о 31

Память тестов 31

Просмотр результатов измерений сохраненных в памяти анализатора 31

Просмотр результатов измерений сохраненных в памяти анализатора общей статистики тестов и печать результата последнего измерения 31

В появившемся окне отображаются первые пять результатов тестов измерений хранящиеся в памяти анализатора 32

Для перехода в меню памяти тестов не совершайте никаких действий в течение десяти секунд анализатор перейдет в меню памяти тестов автоматически 32

Для перехода к окну с результатами предыдущих пяти тестов измерений кратковременно нажмите на большую кнопку 32

Для перехода к окну с результатами следующих пяти тестов измерений кратковременно нажмите на малую кнопку 32

Для просмотра общей статистики тестов войдите в меню памяти тестов согласно 2 0 далее перейдите к окну статистика и подтвердите выбор кратковременным нажатием на большую кнопку на дисплее появится окно просмотра статистики тестов рисунок 14 32

При необходимости печати общей статистики тестов из памяти анализатора подключите внешний принтер согласно 2 настоящего рэ 32

Просмотр общей статистики тестов 32

В окне просмотра статистики тестов выводится информация согласно таблице 7 33

Для перехода в меню памяти тестов не совершайте никаких действий в течение десяти секунд анализатор перейдет в меню памяти тестов автоматически 33

Для просмотра результата последнего измерения теста сохраненного в памяти анализатора войдите в меню памяти тестов согласно 2 0 далее выберите пункт смотреть тесты и подтвердите выбор кратковременным нажатием на большую кнопку на дисплее по 33

Если был подключен внешний принтер протокол общей статистики тестов автоматически распечатается на принтере информация в распечатанном протоколе соответствует таблице 7 33

При необходимости печати протокола измерения из памяти анализатора подключите внешний принтер согласно 2 настоящего рэ 33

Просмотр и печать результата последнего измерения 33

Выключение анализатора 34

Выключение анализатора осуществляется через главное меню либо меню пользователя для этого находясь в одном из этих меню необходимо перейти к окну выключить и утвердить выбор кратковременным нажатием на большую кнопку 34

Далее анализатор перейдет в меню памяти тестов 34

Если был подключен внешний принтер протокол измерения автоматически распечатается на принтере в установленном количестве копий 34

Кратковременно нажмите на большую кнопку на дисплее последовательно отобразится номер последнего измерения затем результат этого измерения числовое значение в виде х хх мг л либо сообщение отказ от теста выполнено х попыток где х количеств 34

Номер посл теста 34

С целью экономии электропитания в анализаторе предусмотрена функция автоматического отключения через 5 минут после последнего действия анализатора пользователя 34

В процессе работы анализатора на дисплее могут появляться предупреждающие сообщения и сообщения об ошибках которые приведены в таблице 8 35

За 10 секунд до автоматического отключения начинают звучать предупреждающие короткие звуковые сигналы а на дисплее мигать сообщение выключение 35

Сообщения при работе анализатора 35

Возможные неисправности анализатора и внешнего принтера а также способы их устранения приведены в таблице 9 36

Возможные неисправности анализатора и принтера 36

Замена батарей питания анализатора 39

При внешнем осмотре необходимо проверять 39

Текущее техническое обслуживание 39

Текущее техническое обслуживание включает в себя 39

Техническое обслуживание 39

Анализатор имеет 2 уровня предупреждения о недостаточном напряжении питания 40

В сопровождении коротких звуковых сигналов и анализатор отключается это означает что уровень напряжения батарей питания установленных в отсеке питания ниже минимально допустимого в этом случае замените батареи питания в отсеке питания 40

В сопровождении коротких звуковых сигналов это означает что уровень напряжения батарей питания установленных в отсеке питания низкий но его достаточно для проведения еще нескольких измерений в этом случае рекомендуется как можно скорее заменить 40

Для замены батарей питания установленных в отсеке питания выключите анализатор откройте крышку отсека питания на задней панели анализатора нажав на рычажок по направлению к центру крышки удалите обе батареи питания из отсека питания и уст 40

Если на дисплей выводится предупреждение о низком напряжении питания в виде мигающего сообщения 40

При низком уровне напряжения лишь небольшая часть индикатора питания остается закрашенной 40

Уровень напряжения батарей питания отображается на индикаторе питания в правом нижнем углу дисплея анализатора при включении 40

Б подсоедините зарядное устройство к сети переменного тока 220в 50гц при этом индикатор состояния принтера начнет мигать оранжевым цветом согласно таблице 5 информируя об идущем процессе заряда заряд необходимо продолжать в течение 5 6 часов 41

Для заряда аккумуляторного блока принтера следуйте указаниям 41

Для проведения автодиагностики принтера включите его кратковременным нажатием на кнопку принтера затем выполните двойное нажатие на кнопку принтера быстро нажав два раза подряд распечатается протокол автодиагностики в котором помимо проч 41

Если индикатор на передней панели принтера информирует о низком напряжении аккумуляторного блока принтера мигает красным цветом зарядите аккумуляторный блок принтера 41

Заряд аккумуляторного блока принтера 41

В принтер устанавливается рулон термобумаги имеющий следующие габаритные размеры ширина не более 58 мм внешний диаметр не более 35 мм на одном рулоне можно распечатать около 70 протоколов измерений в зависимости от плотности термобумаги в 42

Для замены аккумуляторного блока принтера необходимо отсоединить его достать из отсека питания принтера и установить новый аккумуляторный блок следуя указаниям 42

Для заправки принтера бумагой выполните следующие действия 42

Замена аккумуляторного блока принтера 42

Заправка принтера бумагой 42

С течением времени емкость аккумуляторов в аккумуляторном блоке принтера уменьшается если после заряда аккумуляторного блока удается распечатать менее 50 протоколов после чего индикатор на передней панели принтера начинает информировать о ни 42

Для проверки правильности установки термобумаги проведите автодиагностику принтера согласно 3 настоящего рэ 43

При необходимости протяжки установленной бумаги включите принтер кратковременным нажатием на кнопку принтера затем нажмите и удерживайте кнопку принтера бумага будет протягиваться до тех пор пока нажата кнопка 43

Примечание термосторону бумаги легко определить если быстро чиркнуть любым твердым предметом колпачком ручки и т п по термостороне то останется черный след 43

Чистка 43

Чистка корпуса анализатора и принтера производится слегка влажной салфеткой 43

Периодическое техническое обслуживание 44

Проверка показаний анализатора 44

Проверка показаний анализатора может выполняться 44

Проверку показаний анализатора может выполнять пользователь или сервисный центр при условии наличия оборудования указанного в таблице 10 44

Проверку показаний анализатора следует проводить при следующих условиях 44

Работу по проверке показаний анализатора рекомендуется отмечать в паспорте анализатора в таблице учета технического обслуживания анализатора 44

Чистка прижимного резинового валика принтера производится сухой салфеткой без ворса 44

38866 0 46

Проверка показаний анализатора с помощью генератора газовых смесей паров этанола в воздухе 46

C 38866 0 c 62
