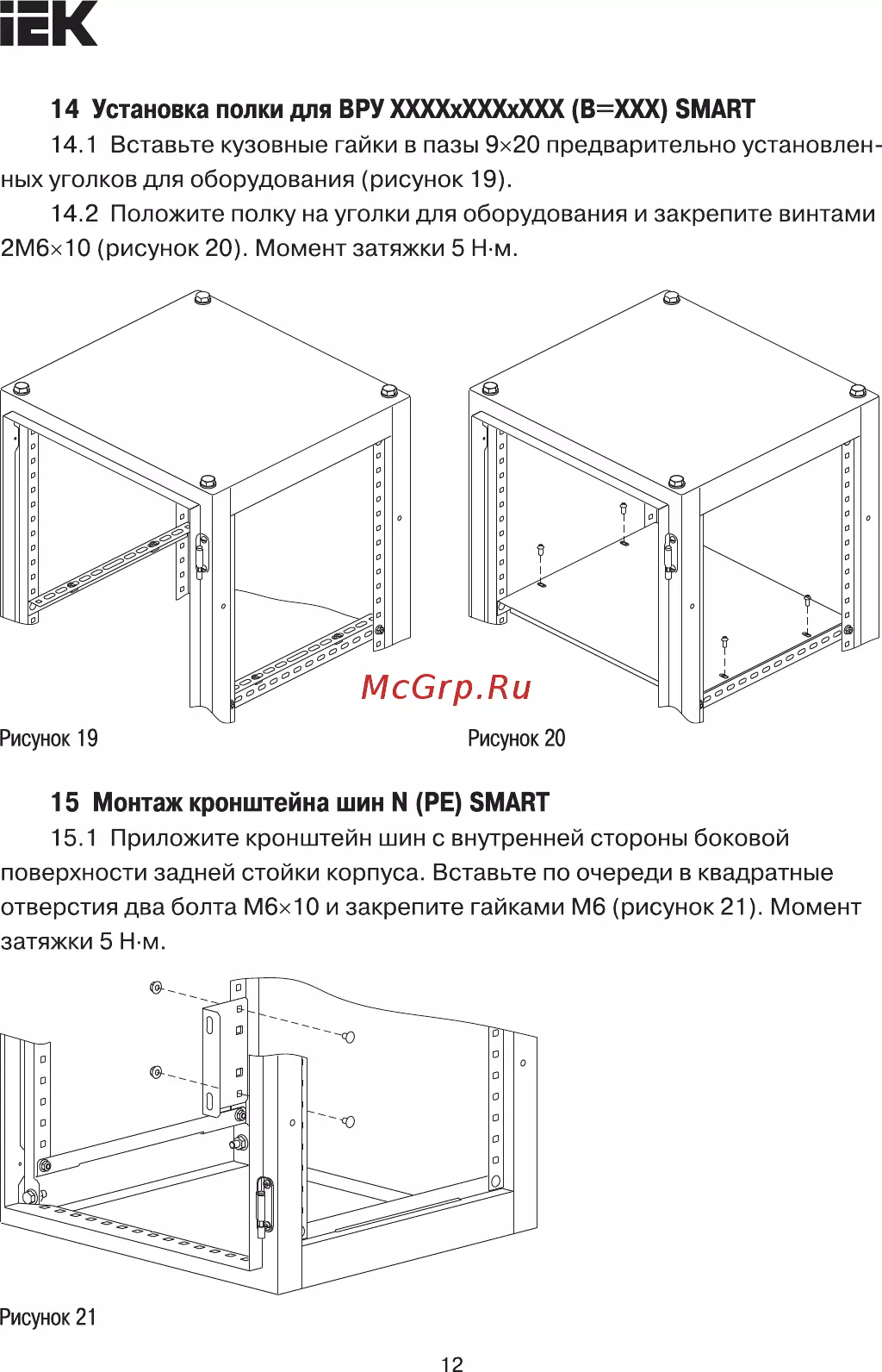

EK Рисунок 1 6 13 Установка панели монтажной ХХХХхХХХ SMART 13 1 Закрепите рейки боковые на боковых поверхностях корпуса в соответствии с разделом 2 в количестве необходимом для надёжного закрепления панели монтажной 13 2 Вставьте кузовные гайки в квадратные отверстия на боковых поверхностях в количестве и в местах соответствующих расположению реек боковых рисунок 17 13 3 Установите панель монтажную между рейками боковыми и закрепите болтами М6х16 рисунок 18 Момент затяжки 5 Н м Рисунок 17 Рисунок 18 11
