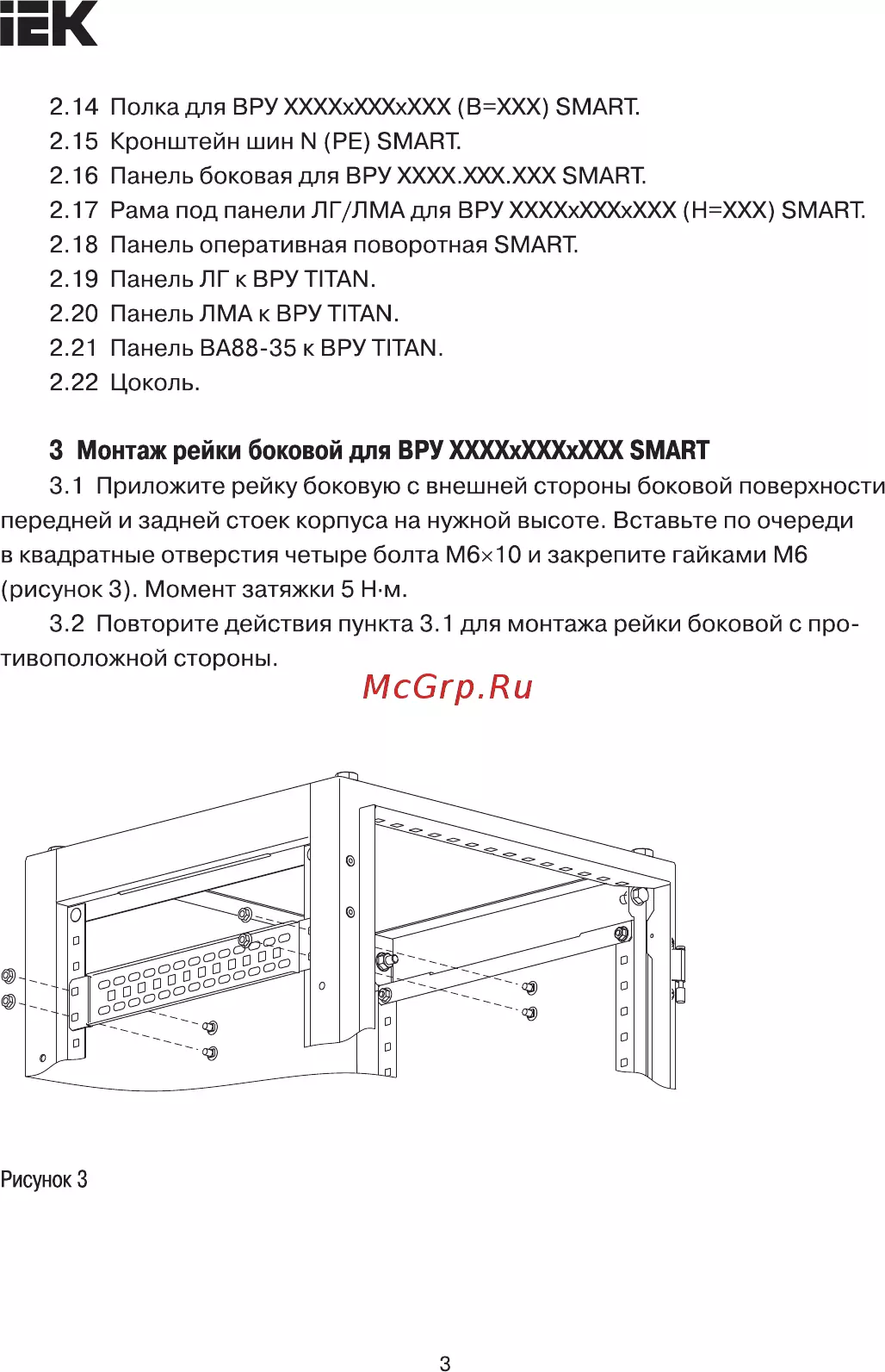

EK 2 14 Полка для ВРУ ХХХХхХХХхХХХ В ХХХ SMART 2 15 Кронштейн шин N РЕ SMART 2 16 Панель боковая для ВРУ ХХХХ ХХХ ХХХ SMART 2 17 Рама под панели Л Г Л МА для ВРУ ХХХХхХХХхХХХ Н ХХХ SMART 2 18 Панель оперативная поворотная SMART 2 19 Панель ЛГ к ВРУ TITAN 2 20 Панель ЛМА к ВРУ TITAN 2 21 Панель ВА88 35 к ВРУ TITAN 2 22 Цоколь 3 Монтаж рейки боковой для ВРУ ХХХХхХХХхХХХ SMART 3 1 Приложите рейку боковую с внешней стороны боковой поверхности передней и задней стоек корпуса на нужной высоте Вставьте по очереди в квадратные отверстия четыре болта МбхЮ и закрепите гайками Мб рисунок 3 Момент затяжки 5 Н м 3 2 Повторите действия пункта 3 1 для монтажа рейки боковой с про тивоположной стороны Рисунок 3 3
