ru Установка

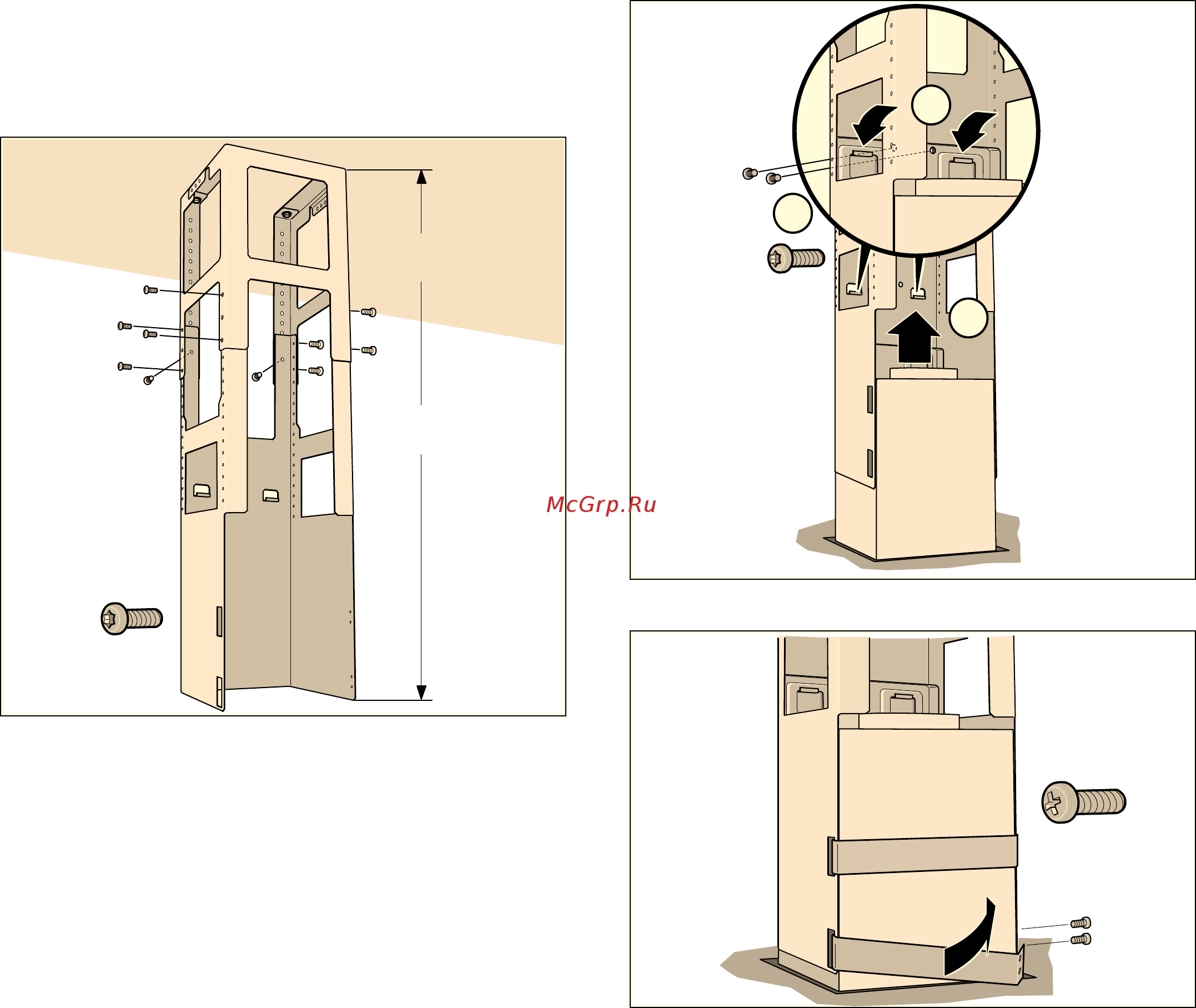

Монтаж нижней подвесной рамы

Верхнюю и нижнюю часть подвесной рамы закрепите

по определенной полной высоте при помощи

10 винтов.

Указания

■ Следите за правильным расположением нижней

подвесной рамы. Открытая сторона должна

показывать в направлении панели управления

кухонной плиткой.

■ Чтобы потом выровнять подвесную раму, достаточно

освободить крепежные винты на потолке.

Монтаж прибора

1. Вставьте вытяжку снизу в подвесную раму.

Указание: Следите за тем, чтобы кабель для

подсоединения к сети не был зажат.

2. Привинтите вытяжку к подвесной раме при помощи

2 фиксирующих винтов.

3. Вставьте и завинтите фиксирующую планку.

Крепление соединений труб

Указание: Если используется труба из алюминия, тогда

место присоединения необходимо предварительно

сгладить.

Вытяжная труба Ø 150 мм (рекомендуемая величина)

Вытяжная труба крепится непосредственно

к воздушному патрубку и соединение соответствующим

образом изолируется.

Вытяжная труба Ø 120 мм

1. Переходной патрубок крепится непосредственно

к воздушному патрубку.

2. Вытяжная труба крепится к переходному патрубку.

3. Оба места соединения соответствующим образом

изолируются.
