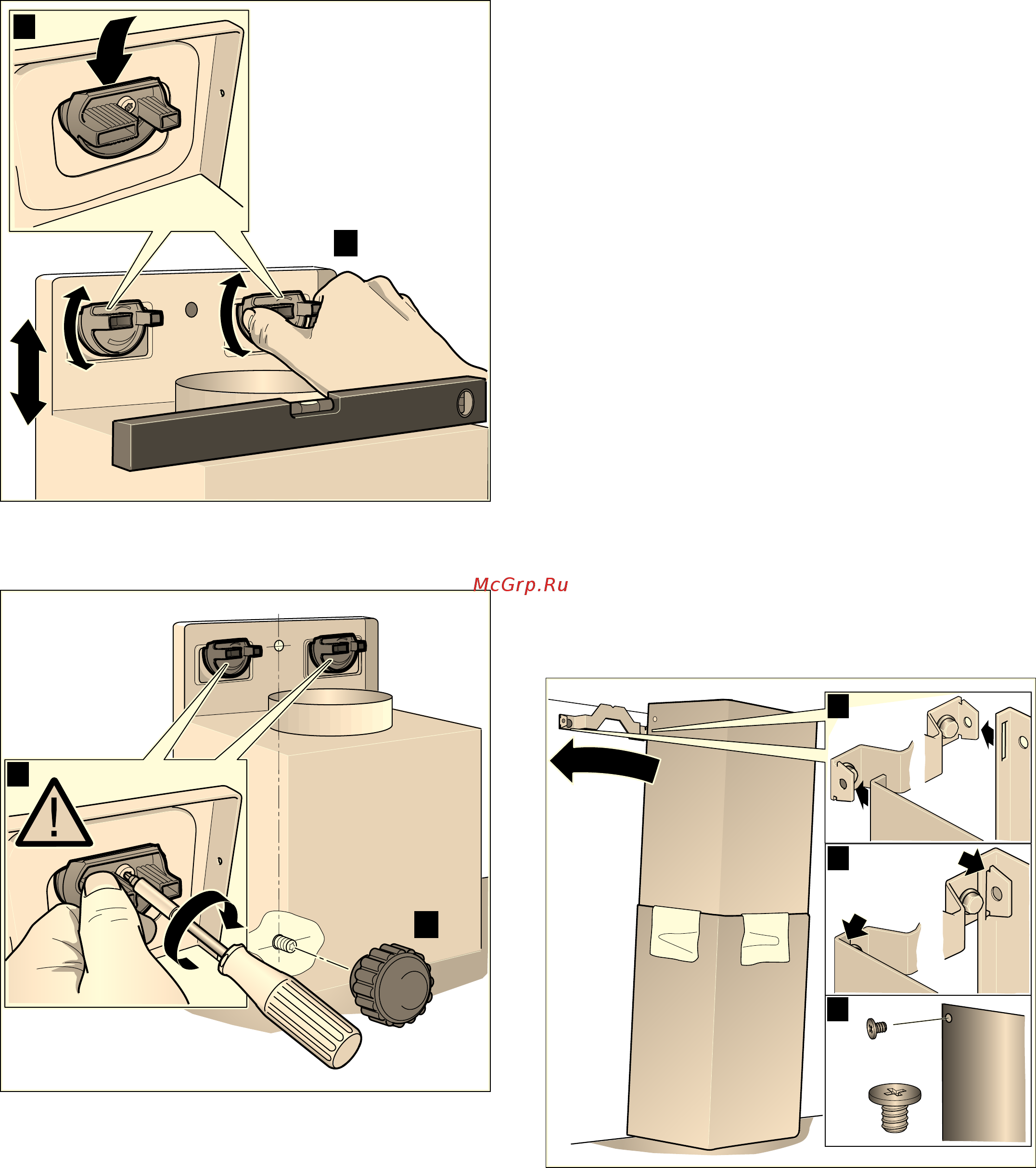

Установка ru Навешивание и выравнивание прибора Крепление соединений труб 1 Сначала снимите защитную плёнку с задней стенки прибора а после его установки снимите всю пленку 2 Навесьте прибор таким образом чтобы он надежно зафиксировался в креплениях И 3 Выровняйте прибор в горизонтальной плоскости путем вворачивания выворачивания винтов на креплениях При необходимости можно сместить прибор влево или вправо Указание Если используется труба из алюминия тогда место присоединения необходимо предварительно сгладить Вытяжная труба 0 150 мм рекомендуемая величина Вытяжная труба крепится непосредственно к воздушному патрубку и соединение соответствующим образом изолируется Вытяжная труба 0 120 мм 1 Переходной патрубок крепится непосредственно к воздушному патрубку 2 Вытяжная труба крепится к переходному патрубку 3 Оба места соединения соответствующим образом изолируются Монтаж обшивки вытяжной трубы Предупреждение Опасность травмирования Некоторые детали внутри прибора имеют острые кромки Используйте защитные перчатки 4 Плотно затяните винты креплений При этом придерживайте крепления рукой В 5 Туго заверните гайку с накаткой 1 Разделите секции обшивки вытяжной трубы Для этого удалите клейкую ленту 2 Удалите защитную плёнку с обеих секций обшивки вытяжной трубы 3 Вставьте одну секцию обшивки вытяжной трубы в другую Указания Во избежание царапин положите в качестве защиты бумагу на края наружной секции обшивки вытяжной трубы Прорези во внутренней секции обшивки вытяжной трубы должны быть внизу 4 Установите секции обшивки вытяжной трубы на прибор 5 Сдвиньте внутреннюю секцию обшивки вверх и установите слева и справа на крепёжный уголок И 6 Зафиксируйте обшивку вытяжной трубы движением вниз 0 7 Двумя винтами привинтите обшивку вытяжной трубы с боковых сторон к крепёжному уголку й 15
