Bosch DFL064W51 [13/16] Подготовка мебели

Общие указания ru

Круглые трубы

Рекомендуется внутренний диаметр 150 мм, как

минимум 120 мм.

Плоские каналы

Внутреннее поперечное сечение должно

соответствовать диаметру круглых труб.

Ø 150 мм, прим. 177 см

Ø 120 мм, прим. 113 см

■ Плоские каналы не должны иметь резких изгибов.

■ При несоответствии диаметров труб используйте

герметизирующую ленту.

Электрическое подключение

:Предупреждение

Опасность удара током!

Некоторые детали внутри прибора имеют острые

кромки, что может повредить соединительный провод.

Проследите, чтобы соединительный провод не

зажимался и не перегибался.

Необходимые для электроподключения характеристики

Вы найдете на типовой табличке внутри бытового

прибора, сняв металлический жироулавливающий

фильтр.

Длина соединительного кабеля: ок. 1,30 м

Этот бытовой прибор отвечает требованиям Правил

ЕС

по подавлению радиопомех.

:Предупреждение

Опасность поражения электрическим током!

Обеспечьте возможность отключения прибора от

электросети в любой момент. Прибор можно

подключать к сети только через правильно

установленную розетку с заземляющим контактом.

Если после установки прибора невозможно будет

добраться до вилки или если требуется стационарное

подключение, необходимо предусмотреть специальный

выключатель для размыкания всех полюсов с

расстоянием

между разомкнутыми контактами не

менее 3 мм. Стационарное подключение должно

производиться только электриком. Мы рекомендуем

установить устройство защитного отключения (УЗО) в

электрической цепи снабжения приборов.

Подготовка мебели

■ Мебель для встраивания должна быть установлена в

горизонтальном положении и должна выдерживать

достаточную нагрузку.

■ Максимальный вес вытяжки составляет 18 кг.

Размеры прибора и безопасные расстояния

■ Учитывайте размеры прибора.

■ Соблюдайте безопасное расстояние.

Если в инструкции по установке газовых плит указано

другое расстояние, то необходимо всегда соблюдать

большее расстояние.

Мебель для встраивания должна выдерживать

температуру до 90 °С. Кроме этого, после выполнения

выреза следует проверить её устойчивость.

Эта вытяжка предусмотрена для установки в навесном

шкафу со следующими размерами:

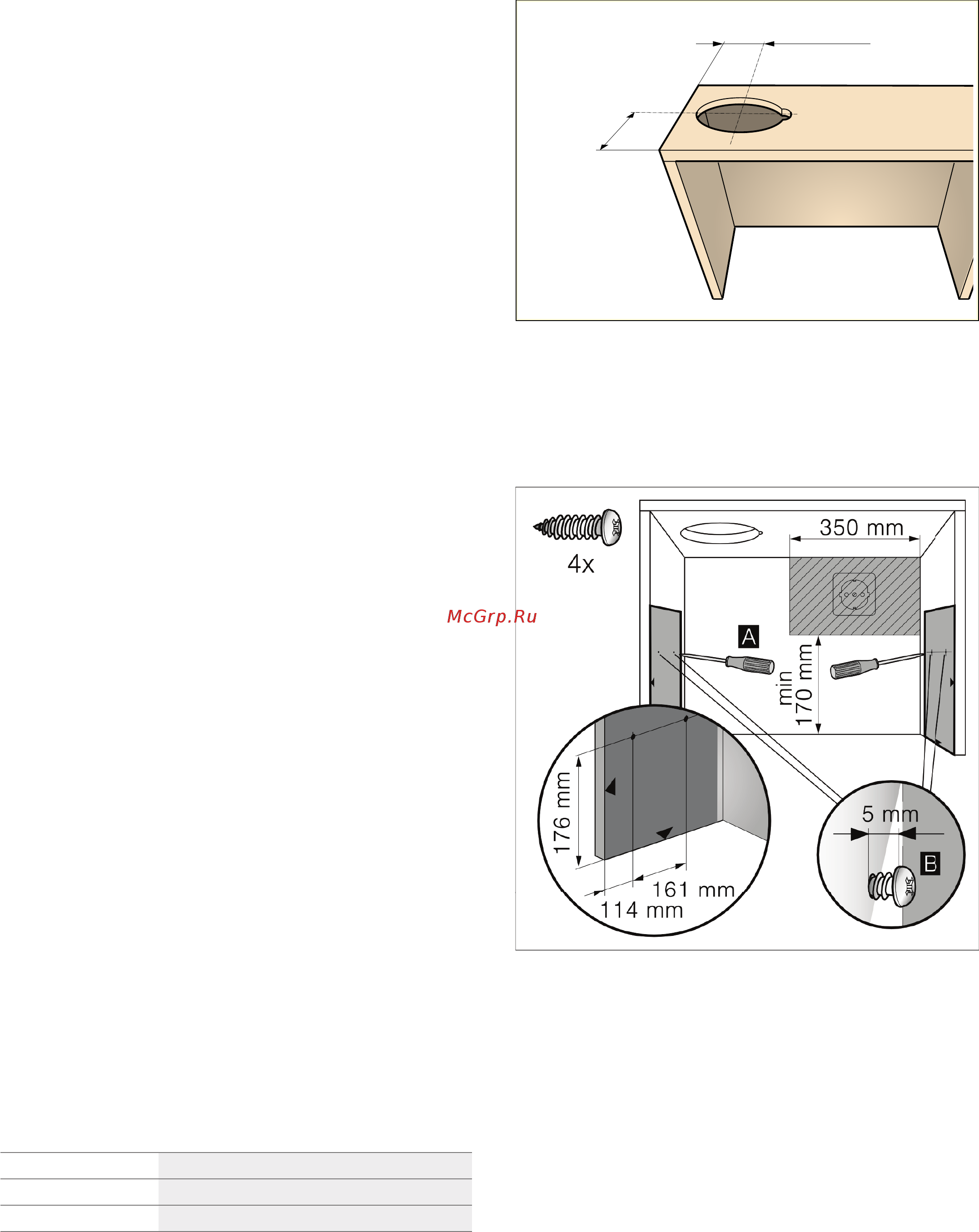

1. Выполните вырез для вытяжной трубы. Для этого

сделайте отверстие в верхней панели или в задней

стенке мебели для встраивания с дополнительной

выемкой для сетевого кабеля.

2. При наличии нижней полки снимите её. Обозначьте

точки крепления на внутренних сторонах шкафа и

предварительно прорежьте резцом. Для

обозначения точек крепления используйте

прилагаемый шаблон.

3. Вверните 4 прилагаемых винта для крепёжных

уголков на расстояние до 5 мм.

Ширина 600 мм

Глубина мин. 320 мм

Высота мин. 390 мм

PP

PP
