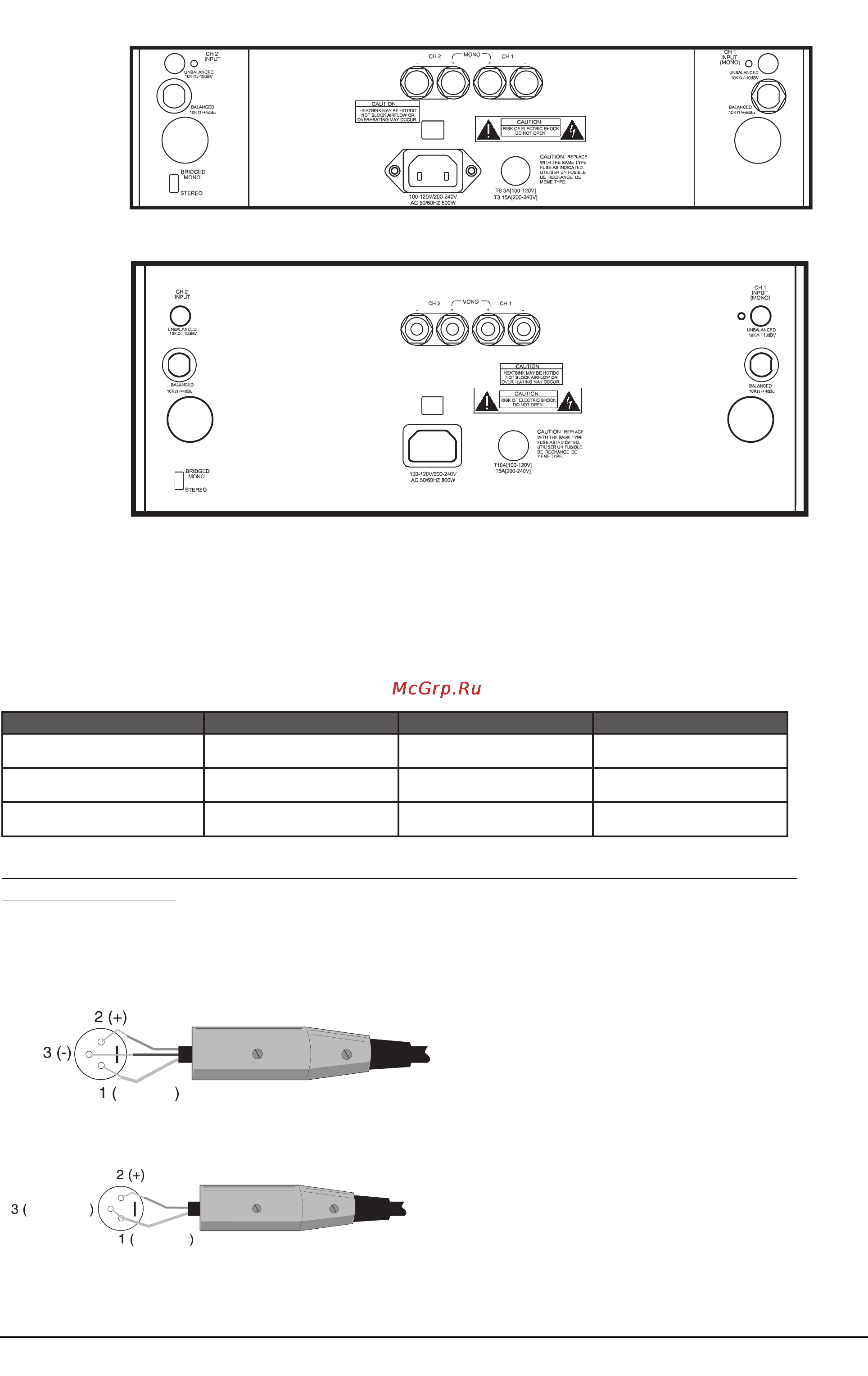

RA300 RA500 Входы Усилители RA150 300 500 оборудованы двумя симметричными входами 1 4 TRS и несимметричными входами RCA Усилители RA300 и RA500 имеют также входы XLR Входы распаяны в соответствии со стандартом IEC таблица ниже и совместимы с низкоомными симметричными и несимметричными типовыми линейными выходами микшерных консолей синтезаторов кроссоверов и другого оборудования Подключение электрогитар и других инструментов с низкоуровневыми высокоомными выходами осуществляется через предусилитель Земля Контакт 1 Корпус Корпус Горячий Контакт 2 Наконечник Контакт Холодный Контакт 3 Кольцо Внимание Перед подключением или отключением сигнальных кабелей убедитесь в том что питание усилителя отключено Входы усилителей электронно симметричны и могут быть запитаны от любого симметричного или несимметричного источника Распайка симметричного входного разъема XLR 2 1 Экран Распайка несимметричного входного разъема XLR 2 з Экран 1 Экран 8 Alesis RA150 300 500 Руководство пользователя
